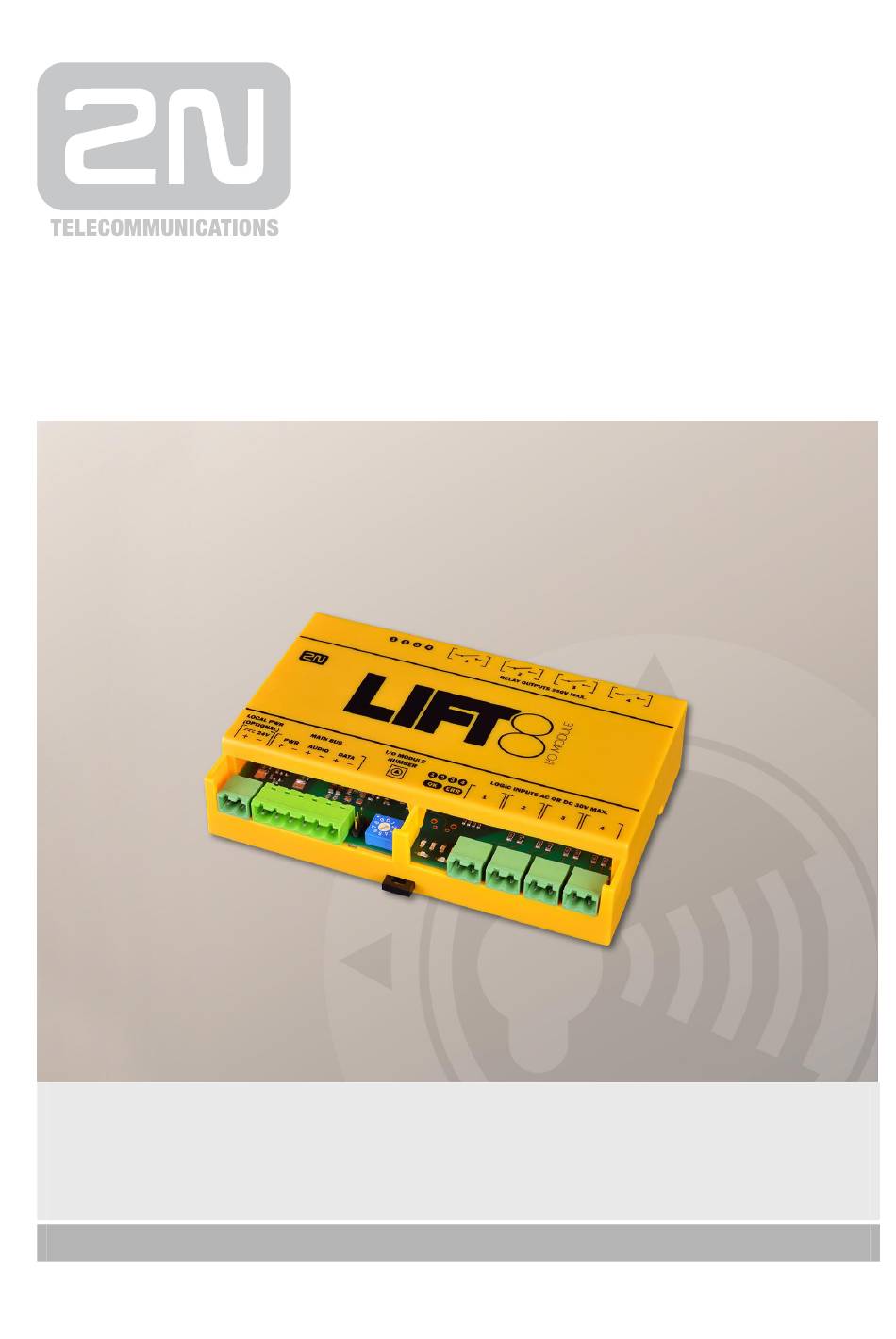

- Page 1 ® Lift8 IO Module Brief Manual www.2n.cz Version 1.0.0...
- Page 2 Nastavíte-li jednu z těchto adres, bude ERR LED dioda signalizovat chybu. I/O Moduly se zapojují sériově, tedy za sebou. Není možné je připojovat paralelně. Systém Lift8 by byl nestabilní. Na posledním zařízení (Splitru nebo I/O Modulu nejdále od centrální jednotky) se zapojí zakončovací odpor (jumper). Rozložení jednotlivých svorek si...
- Page 3 Data hlavní sběrnice + Napájení hlavní sběrnice - Audio hlavní sběrnice - Data hlavní sběrnice - Varování Je potřeba dodržet polaritu zapojení. Jinak systém Lift8 nebude správně fungovat. Bezpečnost Sběrnice je elektricky oddělena od obvodů telefonní linky podle požadavků...
- Page 4 Nastavení adresy Adresu I/O Modulu pro daný výtah nastavíme pomocí rotačního 10-pólového přepínače 0– 9 (viz. obr). Nastavuje se jím podobně jako u splitteru šachta 1 až 8 (např. pro výtah 5 nastavíme přepínač do polohy 5). Varování Nenastavujte adresu na 0 a 9, jinak systém hlásí chybu. ...
- Page 5 Zapojení výstupních relé Každý I/O Modul je osazen 4 bistabilními relé. Jejich maximální zatížení je 250V / 5A na kontakt. Nikdy nepřekračujte tuto maximální mez. V opačném případě hrozí poškození zařízení. Ve chvíli kdy je relé sepnuto, signalizuje tuto skutečnost příslušná LED dioda. Funkci relé...
- Page 6 Přehled typů montáže Přehled typů montáže a seznam potřebných komponent naleznete níže. Zařízení instalujte pouze do prostředí, kde nehrozí zatečení nebo kondenzace vody. Montáž na zeď Pro montáž na zeď použijte hmoždinky a vhodné šrouby (nejsou součástí balení). Zařízení zavěste na zeď, využijte k tomu připravené otvory na dně krytu zařízení. Montáž...
- Page 7 The purpose of the I/O Module is to interconnect the Central Unit (CU) with the lift signalling. It is designed for usage of binary inputs or switching of relay inputs. It is connected to the CU via 6 wires (power, audio, data). The inputs/outputs are connected to the I/O Module via 2-pin slide-on terminals.
-
Page 8: Electrical Installation
Main bus data Main bus data Main bus power Main bus audio Warning Maintain the connection polarity to make the 2N® Lift8 system work correctly. Safety The bus is electrically isolated from the telephone line circuits according to the ... -
Page 9: Address Setting
0 with the falling edge. Every transition is detected and displayed in ® the 2N Service Tool application. At the same time, every status change is recorded in the system log for later use and the user is informed via a pop-up window. See the figure... - Page 10 Never exceed this limit to avoid system damage. When the relay is closed, the respective LED signals this state. You can configure the relay function in ® the 2N Service Tool application. Warning Never exceed the voltage and current limits specified in the Technical ...
-
Page 11: Mounting Types
Mounting Types See below for the mounting types and necessary components. Install the device on sites not exposed to water leakage or condensation. Wall Mounting Use appropriate wall plugs and screws for mounting (not included in the delivery). Hang the device using the pre-drilled holes on the device bottom. - Page 12 2N TELEKOMUNIKACE a.s. Modřanská 621, 143 01 Prague 4, Czech Republic Tel.: +420 261 301 500, Fax: +420 261 301 599 E-mail: sales@2n.cz Web: www.2n.cz 2000v1...
