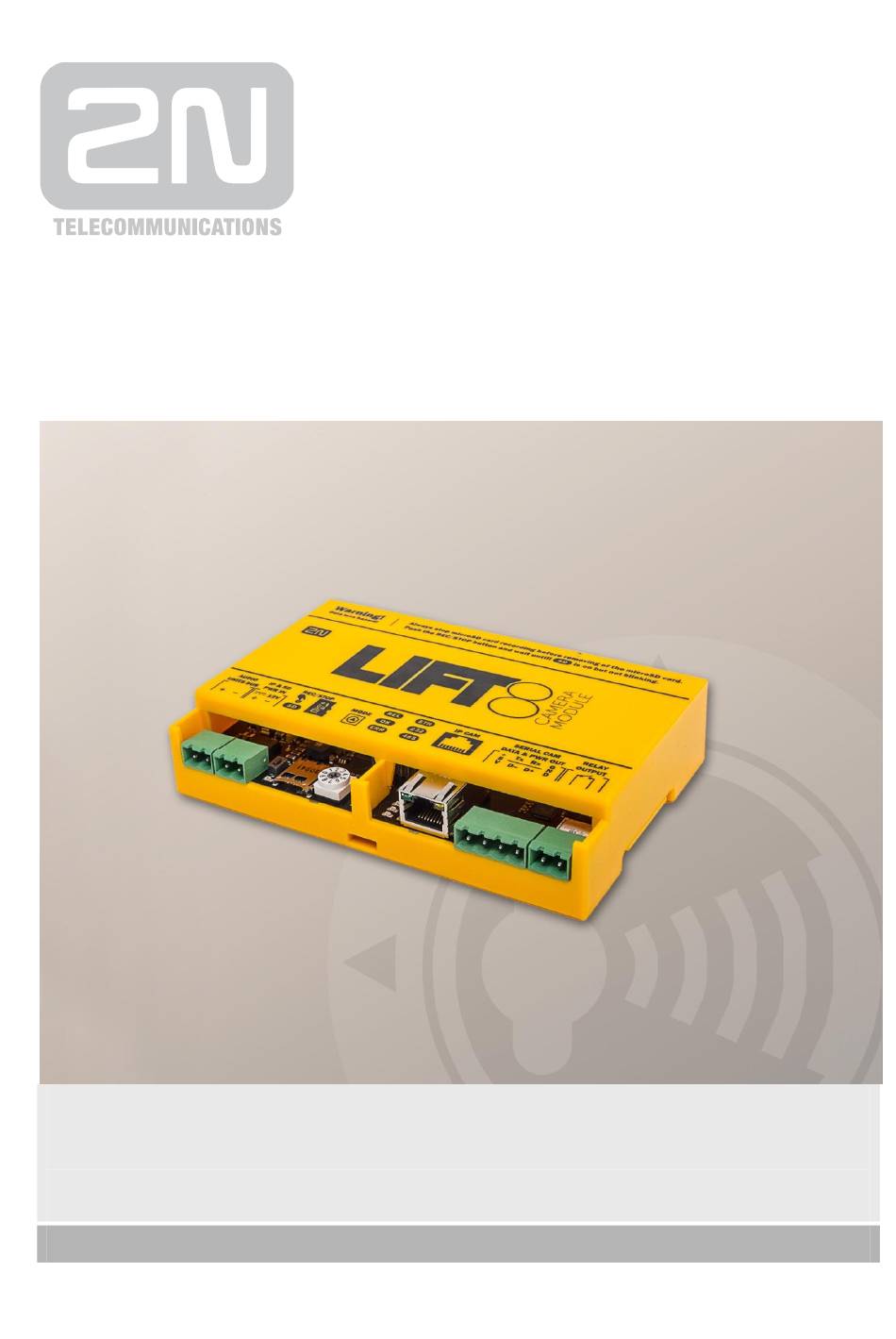

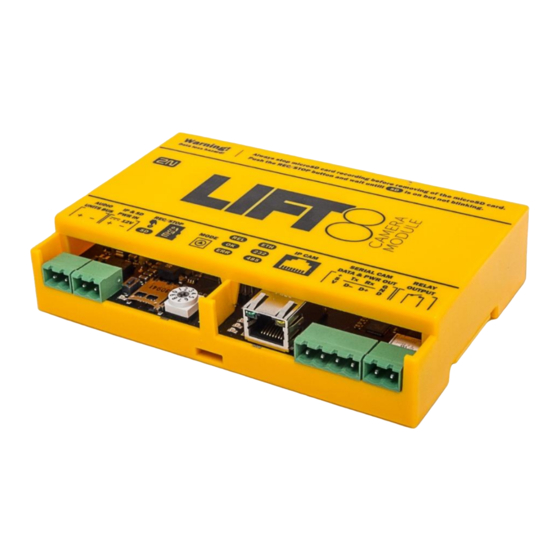

  • Page 1 ® Lift8 Camera Module Brief Manual www.2n.cz Version 2.0.0...
  • Page 2 ® Pro komunikaci v sytému 2N Lift8 je potřeba pomocí dvoudrátové sběrnice připojit kamerový modul na centrální jednotku, nebo splitter. Pro zaznamenávání obrázků na microSD kartu je zapotřebí připojit lokální napájení.
  • Page 3 Varování ® Je potřeba dodržet polaritu zapojení. Jinak systém 2N Lift8 nebude správně  fungovat. Bezpečnost Sběrnice je elektricky oddělena od obvodů telefonní linky podle požadavků  EN60950 a vyskytuje se na ní pouze malé napětí, které nemůže způsobit úraz elektrickým proudem.
  • Page 4 ® Nastavení typu kamery a různá nastavení se provádí v aplikaci 2N Lift8  service tool. Nastavení kamerového modulu Nastavení kamerového modulu v systému Lift8 se provádí pomocí aplikace 2N® Lift8 service tool. Podrobné informace naleznete v kapitole 5.3 Použití.
  • Page 5 Samostatné zapojení kamerového modulu Kamerový modul lze využít samostatně. Bez připojení k systému Lift8. ® Je potřeba změnit mód připojení (samostatné zapojení bez systému 2N Lift8) pomocí rotačního přepínače (přepneme na 1), připojíme lokální napájení, vložíme microSD kartu a nastavíme základní konfiguraci.
  • Page 6 Upgrade samostatného kamera modulu Na stránce www.2n.cz u produktu 2N® Lift8 Camera module naleznete firmware ke stažení (ln_app_camera.bin). Tento soubor nahrajte na microSD kartu do kořenového adresáře. Po vložení microSD karty se soubor (ln_app_camera.bin) nahraje do dataflash (blikají...
  • Page 7 Montáž na DIN lištu Zařízení je možné přimontovat na standardní DIN lištu TS 35. Minimální doporučená délka DIN lišty je 14 cm. Upozornění Záruka se nevztahuje na poruchy a závady výrobku vzniklé v důsledku jeho  nesprávné montáže (v rozporu s těmito instrukcemi). Při nedodržení...

  • Page 8: Electric Installation

    ® Connect the camera module to the CU or splitter via a 2-wire bus to support the 2N Lift8 communication. Connect a local power supply to record images on the microSD card.
  • Page 9 Connect the camera to the SERIAL CAM connector using a push-on terminal board. See the table below for connector details. TX/D RX/D+ +UCC data transmitted data received signal ground Use the 2N® Lift8 Service Tool application to set the camera type and other parameters.
  • Page 10 Caution ® Use the 2N Lift8 Service Tool application to set the camera type and other  parameters. Camera Module Setting Set the 2N® Lift8 camera module via the 2N® Lift8 Service Tool. Refer to 5.3 Use for details.
  • Page 11 The camera module can be used autonomously without being connected to 2N® Lift8. To make the module work autonomously, change the connection mode to autonomous (no 2N® Lift8 connection) using a rotary switch (switch to 1), connect a local power supply, insert a microSD card and make basic configuration.

  • Page 12: Mounting Types

    Insert the microSD card in a turned-off camera module and turn the module on. Standalone camera module upgrade Refer to 2N® Lift8 Camera Module at www.2n.cz for the latest firmware (ln_app_camera.bin). Download the file to a microSD root directory. When you insert the microSD card, the file (ln_app_camera.bin) will be loaded onto the dataflash (yellow LEDs...
  • Page 13 DIN Rail Mounting Mount the device on a standard TS 35 DIN rail. The recommended DIN rail length is 14 Caution The warranty does not cover any defects or failures of the product arisen as a  result of improper mounting in contradiction to these instructions. A wrong mounting procedure may lead to damage to the electronics due to ...
  • Page 14 2N TELEKOMUNIKACE a.s. Modřanská 621, 143 01 Prague 4, Czech Republic Tel.: +420 261 301 500, Fax: +420 261 301 599 E-mail: sales@2n.cz Web: www.2n.cz 2092v2...
