4.2

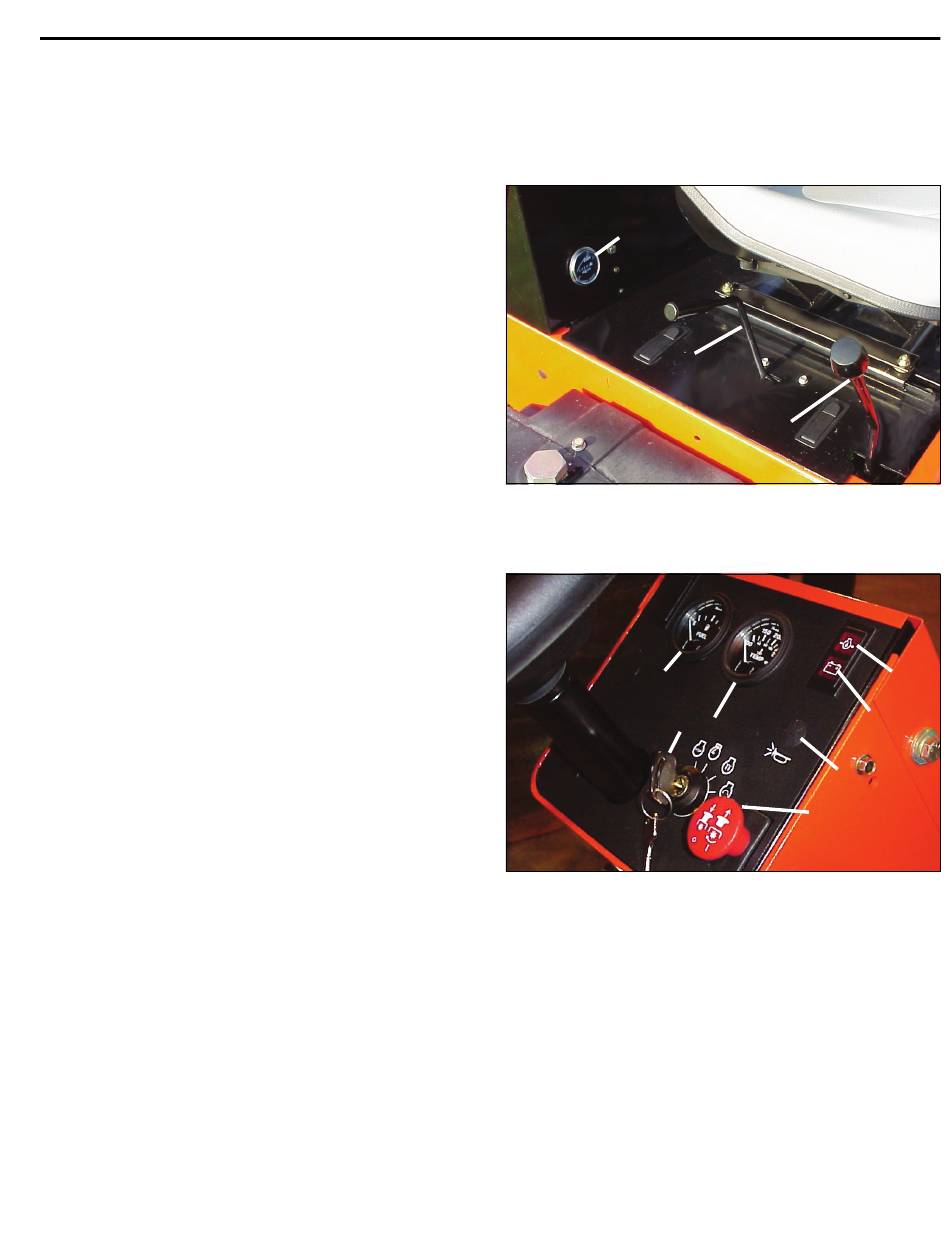

LEVIERS DE COMMANDE ___________________________________________________

F. Levier de levage
Utilisé pour actionner le vérin hydraulique de levage.
Tirez le levier en arrière et maintenez-le en position
pour lever l'unité de coupe.
Poussez le levier en avant pour abaisser l'unité de
coupe. Maintenez le levier pendant 1 à 2 secondes
après que l'unité de coupe est entrée en contact
avec le sol pour étendre complètement le vérin de
levage. Cela permet au plateau de s'abaisser
complètement et d'épouser les contours du terrain.
G. Levier de commande d'accélération
Permet de réguler la vitesse du moteur. Poussez le
levier vers l'avant pour augmenter la vitesse du
moteur, tirez le levier en arière pour ralentir les
vitesses du moteur.
4.3

PANNEAU DE COMMANDE__________________________________________________

J. Commutateur d'allumage
Utilisé pour alimenter la tondeuse et démarrer le
moteur. Le commutateur d'allumage possède quatre
positions OFF (Arrêt), RUN (Rouler), GLOW PLUG
(Bougie de préchauffage) et START (Démarrer).
K. Interrupteur de prise de force
Il sert à enclencher et désenclencher le moteur de
plateaux Tirez le bouton rouge vers le haut pour
enclencher le moteur de plateaux, appuyez dessus
pour le désenclencher.
L. Bouton du klaxon (option)
Sert à faire retentir le klaxon.
M. Voyant de pression d'huile moteur
Le voyant s'allume lorsque la pression d'huile moteur
tombe sous un niveau de sécurité.
N. Voyant de l'alternateur
Le voyant s'allume lorsque l'alternateur du moteur ne
charge pas correctement le système.
P. Jauge de température du moteur
Indique la température du liquide de refroidissement
du moteur. La température de fonctionnement
normale doit être située entre 71° et 110°C. Si la
température dépasse 230° (110°F), une alarme
retentit. Voir la Section 4.4.
R. Jauge de carburant
Indique le niveau de carburant actuel. Vérifiez la
jauge de carburant chaque jour avant de démarrer la
machine.
H. Horamètre
Enregistre le nombre
fonctionnement du moteur.
H
G
R
J
COMMANDES
total d'heures
F
Figure 4D
N
P
L
K
Figure 4E
4
de
M
