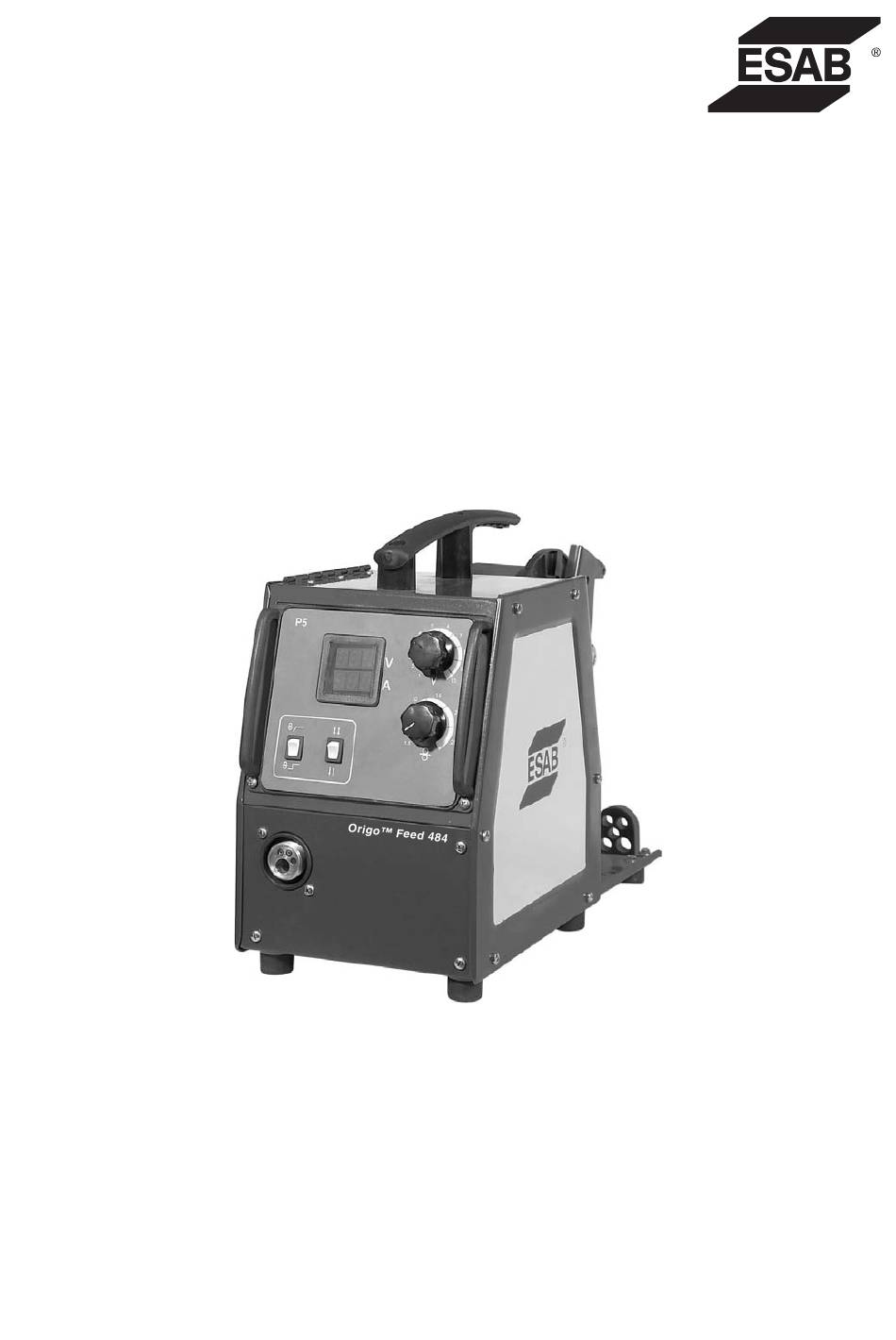

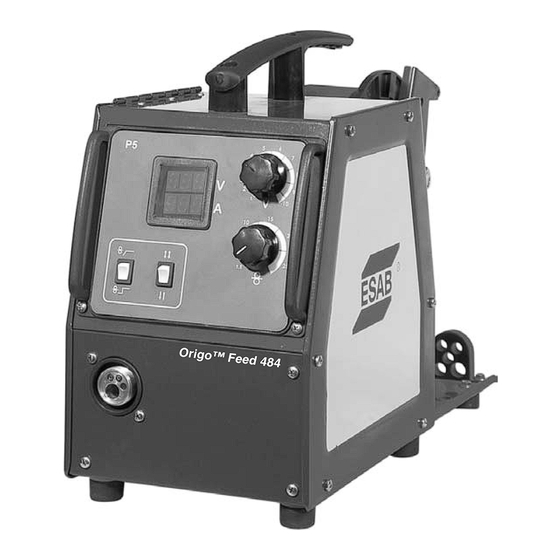

  • Page 1 Origo™ Feed 484 P5 Origo™ Feed 484 P5 Alimentador de arame Alimentador de arame Manual de Instruções Referência Origo™ Feed 484 P5 0401830...
  • Page 2 Proprietário ou Usuário do equipamento. ¡ O uso de peças não originais e/ou não aprovadas por ESAB S.A. na reparação deste ou de outros produtos ESAB é da inteira responsabilidade do proprietário ou usuário e implica na perda total da garantia dada.
  • Page 3 1) SEGURANÇA Este manual é destinado a orientar pessoas experimentadas sobre instalação, operação e manutenção dos alimentadores de arame Origo™ Feed 484 P5. NÃO se deve permitir que pessoas não habilitadas instalem, operem ou reparem estes equipamentos. É necessário ler com cuidado e entender todas as informações aqui apresentadas. Lembrar-se de que: hoques elétricos podem matar umos e gases de soldagem podem prejudicar a saúde...
  • Page 4 2) DESCRIÇÃO 2.1) Generalidades Os alimentadores de arame Origo™ Feed 484 P5 são projetados para soldagem semi-automática MIG/MAG com arames sólidos, tubulares e alumínio em serviços de produção média e pesada. Possuem mecanismo de avanço de arame de 4 roldanas engrenadas e sistema de controle eletrônico de velocidade.
  • Page 5 será a metade da ajustada no potenciômetro do painel frontal quando pressionado o gatilho. Quando o arame tocar a peça e o arco for aberto a velocidade muda automaticamente para a ajustada no painel frontal. 6) Euro-conector - para conexão da tocha de soldagem. 4.2) Console lateral 7) Chave de Avanço Manual/Gás - quando na posição "avanço manual"...
  • Page 6 Origo™ Feed 484 Origo™ Feed 484 P5...
  • Page 7 Origo™ Feed 484 P5...
  • Page 8 5) INSTALAÇÃO 5.1) Recebimento Ao receber um Origo™ Feed 484 P5 , retirar todo o material de embalagem em volta da unidade e verificar a existência de eventuais danos que possam ter ocorrido durante o transporte. Quaisquer reclamações relativas a danificação em trânsito devem ser dirigidas à empresa transportadora. Remover cuidadosamente todo material que possa obstruir a passagem do ar de refrigeração.
  • Page 9 TABELA 5.1 TABELA DE ROLDANAS Diâmetro Tipo de Tipo Sulco Arame Arame Roldana Braço Guia de Guia Marcação Ø mm Saída Intermediária Sulco 0,6 - 1,2 Fe,Ss,C 0703957 0703270 0707605 0703996 0,6 - 0,8 0,9 - 1,0 0,9 - 1,6 Fe,Ss,C 0711860 0711863...
  • Page 10 Fig. 1 Fig. 2 5.5) Movimentação Para movimentar o alimentador pelo local de trabalho utilizando uma grua utilizar o olhal para levantamento ref: 0401231 conforme figura abaixo. Origo™ Feed 484 P5...
  • Page 11 ATENÇÃO: Em caso de dúvida na operação ou manutenção deste ou de outro produto de marca e fabricação ESAB S.A., contactar o Departamento de Serviços Técnicos ou um Serviço autorizado ESAB. 7.2) Reparação Para assegurar a operação segura de um equipamento ESAB, usar somente peças de reposição originais...
  • Page 12 Determinadas peças estão sujeitas a desgastes em regime normal de operação, devendo ser substituídas sempre que apresentarem desgaste que comprometa a correta alimentação do arame de soldagem. 8) PEÇAS DE REPOSIÇÃO Ver Apendice A 9) CONJUNTO DE CABOS TABELA 9.1 Descrição Referência Conjunto de cabos 02 metros 400 A...
  • Page 13 11) OPCIONAIS TABELA 11.1 Descrição Código Olhal de 0401231 levantamento Origo™ Feed Kit Fluxômetro Origo™ Feed 0401545 Carrinho 0401194 Kit engate rápido cabo energia 0401610 Origo™ Feed Kit refrigeração 0401462 Origo™ Feed Capa para 0707921 Proteção do arame Origo™ Feed 484 P5...
  • Page 14 ESAB, intervenção técnica de qualquer espécie realizada por pessoa não habilitada ou não autorizada por ESAB S/A ou aplicação diferente a que o equipamento foi projetado e fabricado.
  • Page 15 Nota Fiscal Nº: ______________________________ Prezado cliente, Solicitamos o preenchimento e envio desta ficha que permitirá a ESAB S.A. conhecê-lo melhor para que possamos lhe atender e garantir a prestação do serviço de assistência técnica com o elevado padrão de qualidade ESAB.
  • Page 16 -- página intencionalmente em branco -- Origo™ Feed 484 P5...
  • Page 17 Origo™ Feed 484 P5 Origo™ Feed 484 P5 Wire feeder Wire feeder Instruction Manual Reference Origo™ Feed 484 P5 0401830...

  • Page 18: General Instructions

    Service Department or other ESAB authorised company. ¡ ESAB S.A. shall not be liable or in any way responsible for any accident, damage or production break caused by the non compliance with the instructions in this manual or with industrial safety rules.
  • Page 19 1) SAFETY This Service Manual is intended to be used by qualified personnel with training in installation, operation and maintenance of the Origo™ Feed 484 P5 wire feeders. People with no proper training or qualification must not be allowed to perform any completion of service or repair, installation, operation in this equipment.
  • Page 20 2) DESCRIPTION 2.1) General description The Origo™ Feed 484 P5 wire feeders are designed for semi-automatic MIG/MAG welding with solid wires, cored wire and aluminum in services of average and heavy duty. They have a wire feed mechanism of 4 feed rollers geared and an electronic control system. They can be installed over the power source, hanging over the working area with appropriate bracket or with a trolley to move it around (optional).
  • Page 21 5) Switch to adjust the wire speed start when turned ON and the trigger is pressed, the wire speed mechanism will be half of the adjusted one in the potentiometer of the front panel. When the wire touches de working piece and the arc is opened the speed automatically changes for the speed adjusted in the front panel.
  • Page 22 Origo™ Feed 484 P5...
  • Page 23 5) INSTALLING 5.1) Receiving the equipment At receiving the Origo™ Feed 484 P5, remove all the packaging material around the unit and check for possible damages that could have happened during transport. Any complaints related to transport damage should be directed to the Transport Company. Remove carefully any material that could obstruct the refrigeration air system.
  • Page 24 NOTE: DO NOT USE THE NEUTRAL OF THE POWER SUPPLY SYSTEM FOR GROUNDING. All electrical connections must be firmly tightened to avoid sparkling risks, overheating or circuit voltage drop. 5.3) Installing the wire feeder 1)Connect the wire feeder to the power source through the command cable. 2)Fix the welding cable to the + terminal of the power source in the terminal of the wire feeder.
  • Page 25 Groove 1 Groove 2 Groove 3 5.4) Adjustment of the wire pressure In order to determine the correct wire feeder pressure: Make sure that the wire moves freely through the wire guide-tube. After that, set the pressure of the pressure roller of the wire feeder. It is important that the pressure is not too tight. To make sure that the feeding pressure is correctly set, feed the wire out of the gun against an isolating object, as for example, a piece of wood.
  • Page 26 5.5) Moving When moving the feeder around the working area with a crane use a lifting eye ref: 0401231 as shown in the picture below. 6) OPERATING 1)Turn ON the power source. 2)Adjust the wire speed, the power source voltage, the welding mode, the anti-stick time, the trigger command mode and the gas flow according to the wire diameter and thickness of the material to be welded.
  • Page 27 ATTENTION: In case of doubts about the operation or maintenance of this or any other ESAB product brand and manufacturing, contact the department of Technical Service or an authorized ESAB Service. 7.2) Repairing In order to ensure the perfect functioning and performance of ESAB equipment, use only original parts supplied by ESAB or approved by them.
  • Page 28 8) SPARE PARTS See Appendix A. 9) CABLE SETS TABLE 9.1 Description Reference Set of cables 02 meters 400 A 0400824 Set of cables 10 meters 400 A 0400825 Set of cables 15 meters 400 A 0400826 Set of cables 20 meters 400 A 0400827 Set of cables 25 meters 400 A 0400828...
  • Page 29 11) OPTIONALS TABLE 11.1 Description Reference Lifting eye 0401231 Origo™ Feed Flow meter kit Origo™ Feed 0401545 Trolley 0401194 Quick connector Power cable 0401610 Origo™ Feed Cooling kit 0401462 Origo™ Feed Cover for wire protection 0707921 Origo™ Feed 484 P5...

  • Page 30: Limited Warranty

    ESAB in normal use conditions, which may be defective due to production fault, for the warranty period stipulated for each equipment or model. ESAB obligations in the herein warranty is limited only to repair or replacement of any part or component when duly proved by ESAB or an Authorised Servicer.
  • Page 31 Receipt Number: ____________________________ Dear Customer, We kindly ask you to fill in the above form and mail it to ESAB We want to know you better and thus service and offer technical services to you with ESAB high quality standards.
  • Page 32 -- intentionally blank page -- Origo™ Feed 484 P5...
  • Page 33 Origo™ Feed 484 P5 Origo™ Feed 484 P5 Alimentador de alambre Alimentador de alambre Manual de Instrucciones Referencia Origo™ Feed 484 P5 0401830...
  • Page 34 Propietario o Usuario del equipo. ¡ El uso de piezas de repuesto no originales y/o no aprobadas por ESAB en la reparación de éstos u otros productos ESAB es de entera responsabilidad del Propietario o Usuario e implica en la pérdida total de garantía.
  • Page 35 1) SEGURIDAD Este manual se destina a orientar a personas que tienen experiencia en la instalación, operación y mantenimiento de los equipo Origo™ Feed 484 P5. NO permita que persona sin habilitación instalen, operen o reparen estos equipos. Lea con cuidado para entender perfectamente todas las informaciones que aquí se presentan. Recuerde que: os choques eléctricos pueden matar os humos y gases de soldadura pueden perjudicar la salud...
  • Page 36 2) DESCRIPCIÓN 2.1) Generalidades Los alimentadores de alambre Origo™ Feed 484 P5 están proyectados para realizar trabajos de soldadura semiautomática MIG/MAG con alambres sólidos, tubulares y aluminio en tareas de producción media y pesada. El mecanismo de avance de alambre es de 4 roldanas engranadas y sistema de control electrónico de velocidad.
  • Page 37 5) Llave de ajuste de velocidad de partida del alambre. Al comienzo, cuando se presiona el gatillo la velocidad de avance del alambre es igual a la mitad de la que fue seleccionada con el potenciómetro del tablero frontal. Cuando el alambre toca la pieza y el arco abre, la velocidad toma, automáticamente, el valor seleccionado en el tablero frontal.
  • Page 38 Origo™ Feed 484 P5...
  • Page 39 5) INSTALACIÓN 5.1) Recepción Al recibir un Origo™ Feed 484 P5, retire todo el material de embalaje que está alrededor del equipo y verifique si existen eventuales daños ocurridos durante el traslado. Los reclamos relativos a daños en tránsito deben dirigirse a la empresa transportadora. Retire cuidadosamente todo material que obstruya el paso de aire de refrigeración.
  • Page 40 Nota: NO USAR EL NEUTRO DE LA RED PARA LA CONEXIÓN A TIERRA. Todas las conexiones eléctricas deben estar bien ajustadas para que no haya riesgo de chisporroteo, recalentamiento o caída de tensión en los circuitos. 5.3) Instalación del alimentador 1)Conecte el Alimentador de alambre a la fuente de energía asociada por medio de su cable de comando.
  • Page 41 Surco 1 Surco 2 Surco 3 5.4) Presión en el alambre Para determinar la presión correcta de alimentación del alambre: Vea que el alambre corra sin problemas a través su tubo guía. Luego defina la presión de los rodillos de presión del alimentador.
  • Page 42 5.5) Traslado Para trasladar el alimentador por el lugar de trabajo con una grúa use el anillo para levantar la máquina ref.: 0401231 como indica la siguiente figura. 6) OPERACIÓN 1)Encienda la fuente de energía. 2)Seleccione la velocidad del alambre, la tensión de la fuente de energía, el tiempo de anti-stick y el flujo del gas de acuerdo con el diámetro del alambre y el espesor del material a ser soldado.
  • Page 43 Los repuestos se obtienen en los Servicios Autorizados ESAB o en las Filiales de Venta como se indica en la última página de este Manual. Siempre informe el modelo y el número de serie del Alimentador de alambre considerado.
  • Page 44 8) REPUESTOS Ver Apéndice A. 9) CONJUNTO DE CABLES TABLA 9.1 Descripción Referencia Conjunto de cables 02 metros 400 A 0400824 Conjunto de cables 10 metros 400 A 0400825 Conjunto de cables 15 metros 400 A 0400826 Conjunto de cables 20 metros 400 A 0400827 Conjunto de cables 25 metros 400 A 0400828...
  • Page 45 11) OPCIONALES TABLA 11.1 Código Descripción Cancamo para 0401231 levantar la máquina Origo™ Feed Kit Fluxómetro Origo™ Feed 0401545 Carrito 0401194 Kit enganche rápido Cable de energía 0401610 Origo™ Feed Kit de refrigeración 0401462 Origo™ Feed Capa para 0707921 Protección del alambre Origo™...
  • Page 46 ESAB, intervención técnica de cualquier especie realizada por personal no calificado o no autorizado por ESAB S/A, o por aplicación diferente de aquella para cual el equipo fue proyectado y fabricado.
  • Page 47 Factura de Venta Nº: _____________________________ Estimado Cliente, Solicitamos rellenar y enviar esa ficha que permitira a la ESAB S.A. conocerlo mejor para que posamos atenderlo y garantizar a la prestación del servício de asistencia tecnica con elevado patrón de qualidad ESAB.
  • Page 48 -- página intencionalmente en blanco -- Origo™ Feed 484 P5...
  • Page 49 APÊNDICE A - PEÇAS DE REPOSIÇÃO APENDIX A - SPARE PARTS APENDICE A - REPUESTOS 0904932 0904907 DOBRADIÇA ALÇA 0901813 HINGE HANDLER VISOR VERDE PARA BISAGRA MANIJA INSTRUMENTO GREEN DISPLAY FOR INSTRUMENT VISOR VERDE PARA 0904905 INSTRUMENTO MOLDURA DE PROTEÇÃO PROTECTIVE FRAMES MARCO DE...
  • Page 50 0904901 SUPORTE DO ROLO DE ARAME SUPPORTE WIRE BOBBIN SUPORTE DEL ROLLO DE ALAMBRE 0904127 MIOLO FREIADOR COMPLETO BRAKE HUB CABEZA DE FRENO 0905219 MANÍPULO VERMELHO RED HANDLE MANILA ROJA 0900791 ALÇA HANDLE 0904903 0905623 VALVULA SOLENÓIDE SUPORTE DOS COMPONENTES 0905416 ELÉTRICOS SOLENOID VALVE...
  • Page 51 0905227 GUIA DO ARAME INLET NOZZLE GUÍA DEL ALAMBRE 0905216 ISOLANTE ISOLATOR AISLANTE 0904845 0901680 SUPORTE POTENCIÔMETRO MULTI-VOLTA CABINE SUPERIOR POTENTIOMETER MULTI-TURNS HOLDER TOP CABINET SUPORTE POTENCIOMETRO MULTI-VUELTA CABINA SUPERIOR 0902836 CABOS CABLES 0904910 0905620 BARRAMENTO TERMINAL CHICOTE TERMINAL BAR WIRES CONJUNTO DE CABLES 0901812...
  • Page 52 0901680 CARCAÇA TOMADA SOCKET CASE CUERPO DEL ENCHUFE 0901264 CONTATO MACHO CONTACT CONTACTO 0904940 PAINEL TRASEIRO PARA CONECTOR REAR PANEL FOR CONNECTOR TABLERO POSTERIOR 0902369 PARA CONECTOR ENGATE RÁPIDO QUICK CONNECTOR ENCHUFE RAPIDO 0904911 CONECTOR CONNECTOR CONECTOR 0901148 ISOLADOR ISOLATOR 0905180 AISLANTE BRAÇADEIRA...
  • Page 53 Apêndice B - MECANISMO DE AVANÇO DE ARAME Appendix B - WIRE FEED MECHANISM Apéndice B - MECANISMO DE AVANCE DE ALAMBRE 0904170 MOTO REDUTOR TRASEIRO REAR DRIVE UNIT MOTO REDUCTOR TRASERO GUIA CENTRAL VER TABELA 5.1 INTERMEDIATE NOZZLE 0701020 SEE TABLE 5.1 SUPORTE CENTRAL INTER NOZZLE SUPPORT...
  • Page 54 Apêndice C - ESQUEMA ELÉTRICO Appendix C - ELECTRICAL SCHEME Apéndice C - ESQUEMA ELÉCTRICO Origo™ Feed 484 P5 Origo™ Feed 484 P5...
  • Page 55 PLACA PRINCIPAL PLACA PRINCIPAL PC BOARD Origo™ Feed 484 P5...
  • Page 56 A ESAB S/A se reserva o direito de alterar as características técnicas de seus equipamentos sem prévio aviso. ESAB S/A has the right to alter technical characteristics of their equipment with no prior notice. ESAB S/A se reserva el derecho de alterar las características técnicas de sus equipos sin aviso previo.
