Betrieb; Fehlerbehebung - nvent RAYCHEM Raystat V5 Manual

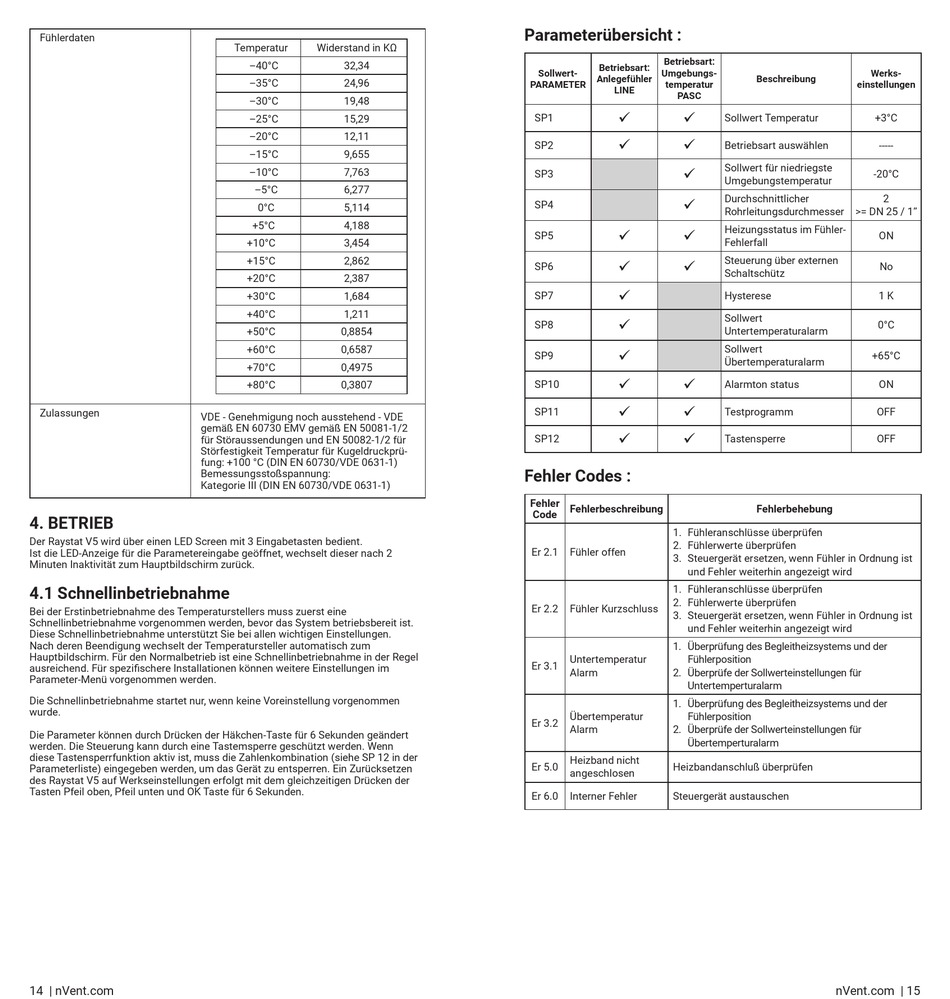

Fühlerdaten
Zulassungen
VDE - Genehmigung noch ausstehend - VDE
gemäß EN 60730 EMV gemäß EN 50081-1/2
für Störaussendungen und EN 50082-1/2 für
Störfestigkeit Temperatur für Kugeldruckprü-
fung: +100 °C (DIN EN 60730/VDE 0631-1)
Bemessungsstoßspannung:
Kategorie III (DIN EN 60730/VDE 0631-1)

4. BETRIEB

Der Raystat V5 wird über einen LED Screen mit 3 Eingabetasten bedient.
Ist die LED-Anzeige für die Parametereingabe geöffnet, wechselt dieser nach 2
Minuten Inaktivität zum Hauptbildschirm zurück.
4.1 Schnellinbetriebnahme
Bei der Erstinbetriebnahme des Temperaturstellers muss zuerst eine
Schnellinbetriebnahme vorgenommen werden, bevor das System betriebsbereit ist.
Diese Schnellinbetriebnahme unterstützt Sie bei allen wichtigen Einstellungen.
Nach deren Beendigung wechselt der Temperatursteller automatisch zum
Hauptbildschirm. Für den Normalbetrieb ist eine Schnellinbetriebnahme in der Regel
ausreichend. Für spezifischere Installationen können weitere Einstellungen im
Parameter-Menü vorgenommen werden.
Die Schnellinbetriebnahme startet nur, wenn keine Voreinstellung vorgenommen
wurde.
Die Parameter können durch Drücken der Häkchen-Taste für 6 Sekunden geändert
werden. Die Steuerung kann durch eine Tastemsperre geschützt werden. Wenn
diese Tastensperrfunktion aktiv ist, muss die Zahlenkombination (siehe SP 12 in der
Parameterliste) eingegeben werden, um das Gerät zu entsperren. Ein Zurücksetzen
des Raystat V5 auf Werkseinstellungen erfolgt mit dem gleichzeitigen Drücken der
Tasten Pfeil oben, Pfeil unten und OK Taste für 6 Sekunden.
14 | nVent.com
Temperatur Widerstand in KΩ
–40°C 32,34
–35°C 24,96
–30°C 19,48
–25°C 15,29
–20°C 12,11
–15°C 9,655
–10°C 7,763
–5°C 6,277
0°C 5,114
+5°C 4,188
+10°C 3,454
+15°C 2,862
+20°C 2,387
+30°C 1,684
+40°C 1,211
+50°C 0,8854
+60°C 0,6587
+70°C 0,4975
+80°C 0,3807
Parameterübersicht :
Betriebsart:
Betriebsart:
Sollwert- Umgebungs-
Anlegefühler
PARAMETER temperatur
LINE
PASC
 
SP1
 
SP2

SP3

SP4
 
SP5
 
SP6

SP7

SP8

SP9
 
SP10
 
SP11
 
SP12
Fehler Codes :
Fehler
Fehlerbeschreibung
Code
1. Fühleranschlüsse überprüfen
2. Fühlerwerte überprüfen
Er 2.1 Fühler offen
3. Steuergerät ersetzen, wenn Fühler in Ordnung ist
und Fehler weiterhin angezeigt wird
1. Fühleranschlüsse überprüfen
2. Fühlerwerte überprüfen
Er 2.2 Fühler Kurzschluss
3. Steuergerät ersetzen, wenn Fühler in Ordnung ist
und Fehler weiterhin angezeigt wird
1. Überprüfung des Begleitheizsystems und der
Untertemperatur Fühlerposition
Er 3.1
Alarm 2. Überprüfe der Sollwerteinstellungen für
Untertemperturalarm
1. Überprüfung des Begleitheizsystems und der
Übertemperatur Fühlerposition
Er 3.2
Alarm 2. Überprüfe der Sollwerteinstellungen für
Übertemperturalarm
Heizband nicht
Er 5.0 Heizbandanschluß überprüfen
angeschlosen
Er 6.0 Interner Fehler Steuergerät austauschen
Werks-
Beschreibung
einstellungen
Sollwert Temperatur +3°C
Betriebsart auswählen -----
Sollwert für niedriegste
-20°C
Umgebungstemperatur
Durchschnittlicher 2
Rohrleitungsdurchmesser >= DN 25 / 1"
Heizungsstatus im Fühler-
ON
Fehlerfall
Steuerung über externen
No
Schaltschütz
Hysterese 1 K
Sollwert
0°C
Untertemperaturalarm
Sollwert
+65°C
Übertemperaturalarm
Alarmton status ON
Testprogramm OFF
Tastensperre OFF

Fehlerbehebung
