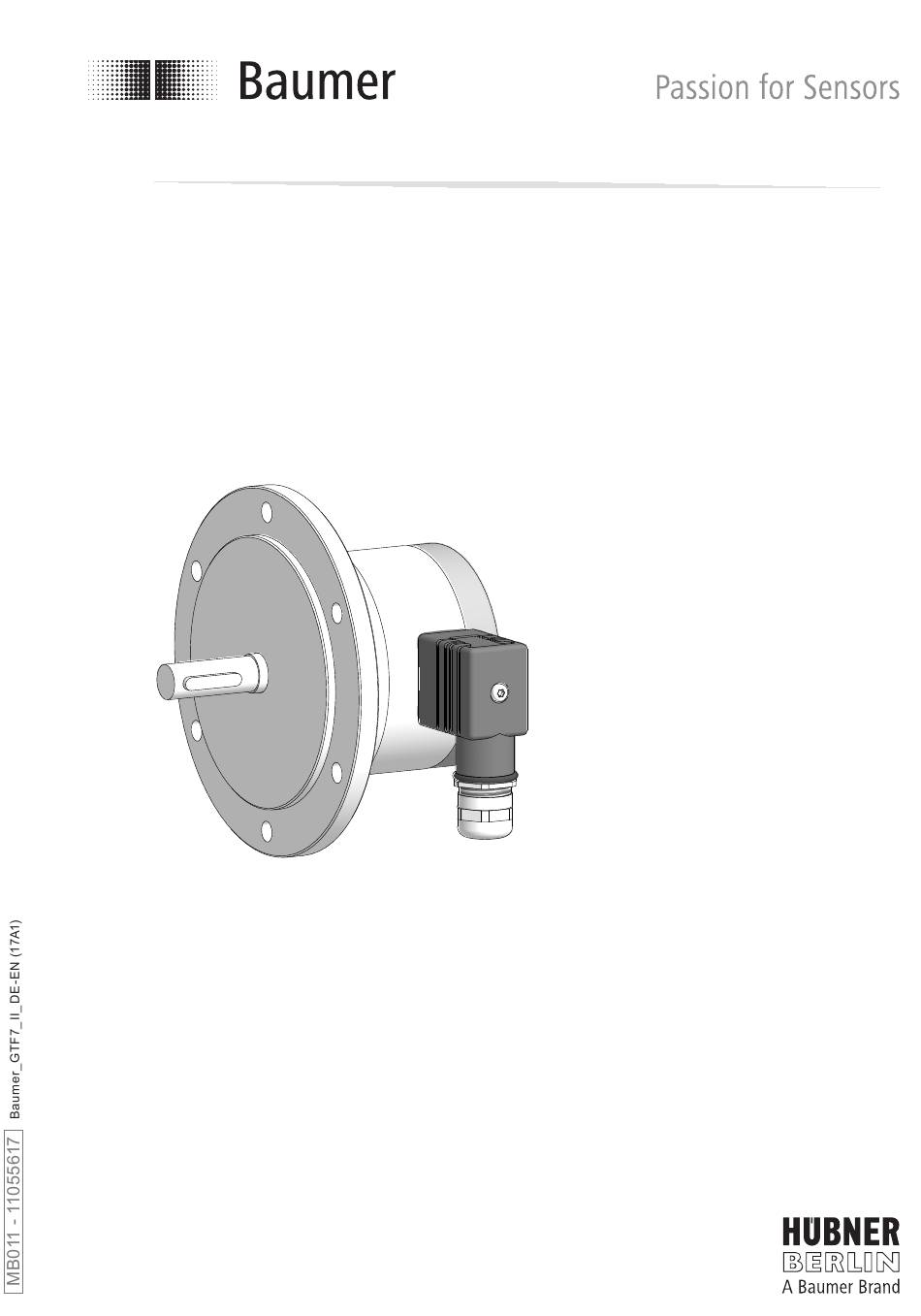

- Page 1 Montage- und Betriebsanleitung Installation and operating instructions GTF 7 Tachogenerator...
-
Page 2: Table Of Contents
Montage ....................................Schritt 1 ................................... Schritt 2 ................................... Schritt 3 ................................... Schritt 4 ................................... Max. zulässige Anbaufehler unter Verwendung der Baumer Hübner Federscheiben-Kupplung K 35 ................Schritt 5 ................................Abmessung ..................................Elektrischer Anschluss ............................Belegung Anschlussklemmen ........................Betrieb und Wartung .............................. - Page 3 Step 1 ..................................Step 2 ..................................Step 3 ..................................Step 4 ..................................Max. permissible mounting tolerance when the Baumer Hübner K 35 spring disk coupling is used ................Step 5 ..................................Dimension ..................................Electrical connection ..............................Connecting terminal assignment ......................
-
Page 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Zeichenerklärung: Gefahr Warnung bei möglichen Gefahren Hinweis zur Beachtung Hinweis zur Gewährleistung eines einwandfreien Betriebes des Produkts Information Empfehlung für die Produkthandhabung Der Tachogenerator GTF 7 ist ein Prä zi sions-Drehzahlmessgerät, das mit Sorgfalt nur von technisch qualifiziertem Per sonal gehandhabt werden darf. -
Page 5: General Notes
General notes General notes Symbol guide: Danger Warnings of possible danger General information for attention Informations to ensure correct product operation Information Recommendation for product handling The tachogenerator GTF 7 is a precision rotary measurement device which must be handled with care by skilled personnel only. -
Page 6: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Verletzungsgefahr durch rotierende Wellen Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden. • Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen. Zerstörungsgefahr durch mechanische Überlastung • Die vorgegebenen Abstände und/oder Winkel unbedingt einhalten. Zerstörungsgefahr durch mechanischen Schock Starke Erschütterungen, z. -
Page 7: Security Indications
Securtiy indications Security indications Risk of injury due to rotating shafts Hair and clothes may become tangled in rotating shafts. • Before all work switch off all operating voltages and ensure machinery is stationary. Risk of destruction due to mechanical overload •... -
Page 8: Vorbereitung
Vorbereitung / Preparation Vorbereitung Scope of delivery Lieferumfang Scope of delivery Gehäuse Housing EURO-Flansch B10 EURO flange B10 Vollwelle mit oder ohne Passfeder Solid shaft with or without key (Je nach Bestellung) (As ordered) Klemmendeckel Terminal box cover Torx-Befestigungsschraube M3x25 Fixing screw with torx drive M3x25 Scheibe A 3,2, DIN 125 Washer A 3.2, DIN 125... -
Page 9: Zur Montage Erforderlich (Nicht Im Lieferumfang Enthalten)
Vorbereitung / Preparation Zur Montage erforderlich Required for mounting (nicht im Lieferumfang enthalten) (not included in scope of delivery) Anbauvorrichtung, kundenspezifisch Installation fitting, customized Befestigungsschrauben für Anbauvorrichtung Fixing screws for installation fitting ISO 4017, ISO 4017, M6x16 mm M6x16 mm Federscheibenkupplung K 35, Spring disk coupling K 35, als Zubehör erhältlich, siehe Abschnitt 4.5. -
Page 10: Montage
Montage / Mounting Montage Mounting Schritt 1 Step 1 Zul. Anzugsmoment Max. tightening torque = 100 Ncm 2.5 mm Schritt 2 Step 2 10 mm * Siehe Seite 6 See page 6 Motorwelle einfetten! Lubricate motor shaft! Die Antriebswelle sollte einen mög- The drive-shaft should have as less lichst kleinen Rundlauffehler aufwei- runout as possible. -
Page 11: Schritt 3
Montage / Mounting Schritt 3 Step 3 10 mm Schritt 4 Step 4 Zul. Anzugsmoment Max. tightening torque = 2-3 Nm 2.5 mm * Siehe Seite 5 oder 6 See page 5 or 6 MB011 - 11055617 Baumer_GTF7_II_DE-EN (17A1) -
Page 12: Max. Zulässige Anbaufehler Unter Verwendung Der Baumer Hübner Federscheiben-Kupplung K 35
K 35 spring disk coupling is used Tachogeneratoren mit Vollwelle sollten Tachogenerators with a solid shaft should unter Verwendung der Baumer Hübner be driven through the Baumer Hübner K 35 Federscheiben-Kupplung K 35 (Zubehör) spring disk coupling (accessory), that can angetrieben werden, die sich ohne axialen be pushed onto the shaft without axial Druck auf die Welle schieben lässt. -
Page 13: Schritt 5
Montage / Mounting Schritt 5 Step 5 17 mm TX 10 Ansicht siehe Abschnitt 6.1. View see section 6.1. * Siehe Seite 5 oder 6 See page 5 or 6 ø5-9 mm Zur Gewährleistung der angege- To ensure the specified protection benen Schutzart sind nur geeignete of the device the correct cable dia- Kabeldurchmesser zu verwenden. -
Page 14: Abmessung
Abmessung - Elektrischer Anschluss / Dimension - Electrical connection Abmessung Dimension (80852, 80876, 80880, 80881) (80852, 80876, 80880, 80881) Passfeder je nach Bestellung Key as ordered Drehrichtung positiv Positive rotating direction All dimensions in millimeters (unless otherwise stated) Elektrischer Anschluss Electrical connection Belegung Anschlussklemmen Connecting terminal assignment... -
Page 15: Betrieb Und Wartung
Betrieb und Wartung / Operation and maintenance Betrieb und Wartung Operation and maintenance Austausch der Kohlebürsten Replace of the carbon brushes Bei Erreichen der minimalen Bürstenlänge When the minimum brush length (L) of (L) von 5,5 mm sollten die Bürsten ausge- 5.5 mm is reached , the brushes should be wechselt sowie der Kommutatorraum mit replaced and the commutator area should... -
Page 16: Demontage
Demontage / Dismounting Demontage Dismounting Schritt 1 Step 1 TX 10 17 mm * Siehe Seite 5 oder 6 See page 5 or 6 MB011 - 11055617 Baumer_GTF7_II_DE-EN (17A1) -
Page 17: Schritt 3
Demontage / Dismounting Schritt 2 Step 2 10 mm 2.5 mm Schritt 3 Step 3 Schritt 4 Step 4 2.5 mm * Siehe Seite 5 oder 6 See page 5 or 6 MB011 - 11055617 Baumer_GTF7_II_DE-EN (17A1) -
Page 18: Technische Daten
Montage / Mounting Technische Daten Technische Daten Technische Daten - elektrisch • Reversiertoleranz: ≤0,1 % • Linearitätstoleranz: ≤0,15 % • Temperaturkoeffizient: ±0,05 %/K (Leerlauf) • Isolationsklasse: • Kalibriertoleranz: ±5 % • Klimatische Prüfung: Feuchte Wärme, konstant (IEC 60068-2-3, Ca) • Ankerkreis-Zeitkonstante (τ <4 µs •... -
Page 19: Daten Nach Typ
Montage / Mounting Daten nach Typ Leerlauf- Min. erforderlicher Lastwiderstand Max. Anker- Anker- spannung in Abhängigkeit vom Betriebs- Wider- Indukti- (DC) Drehzahlbereich drehzahl stand vität [U/min] 0-3000: 0-6000: (20°C) [mV/ [kΩ] [kΩ] [kΩ] [U/min] [Ω] [mH] U/min] GTF7.08L/410 ≥5 ≥12 ≥27 9000 GTF7.08L/420... -
Page 20: Technical Data
Technical data Technical data Technical data - electrical ratings • Reversal tolerance: ≤0.1 % • Linearity tolerance: ≤0.15 % • Temperature coefficient: ±0.05 %/K • Isolation class: • Calibration tolerance: ±5% • Climatic test: Humid heat, constant (IEC 60068-2-3, Ca) •... -
Page 21: Data According To Type
Data according to type Open- Minimum load required Maximum Armature Armature circuit depending on speed range operating resistance inductance voltage [rpm] speed (DC) Type 0-3000: 0-6000: (20°C) [mV/rpm] [kΩ] [kΩ] [kΩ] [rpm] [Ω] [mH] GTF7.08L/410 ≥5 ≥12 ≥27 9000 GTF7.08L/420 ≥20 ≥48 ≥108... -
Page 22: Zubehör
Zubehör / Accessories Zubehör Accessories • Federscheiben-Kupplung • Spring disk coupling K 35 K 35 • Kohlebürsten, • Carbon brushes, siehe Tabelle in Abschnitt 7. see table in section 7. • Werkzeugset, • Tool kit, Bestellnummer: 11068265 order number: 11068265 * Siehe Abschnitt 3 * See section 3 MB011 - 11055617... - Page 23 MB011 - 11055617 Baumer_GTF7_II_DE-EN (17A1)
- Page 24 Baumer Hübner GmbH P.O. Box 12 69 43 · 10609 Berlin, Germany Phone: +49 (0)30/69003-0 · Fax: +49 (0)30/69003-104 info@baumerhuebner.com · www.baumer.com/motion Version: 80852, 80876, 80880, 80881 MB011 - 11055617 Baumer_GTF7_II_DE-EN (17A1 - 05.04.2017)
