- Page 1 Instruction Manual – Bedienungsanleitung ® Primus 25 advanced Innovative PCR Technology / Innovative PCR-Technologie Creating the future together. 0314E+D...
-
Page 3: Table Of Contents
Instruction manual Primus 25 advanced® CONTENTS SAFETY INSTRUCTIONS LICENSE NOTICE SYSTEM OVERVIEW INSTALLATION MAIN MENU SELECT + RUN PROGRAM RUN INCUBATION MODE/EDIT/UTILS 5.4.1 PROGRAM 5.4.2 VIEW 5.4.3 PRINT 5.4.4 SETUP PROGRAMMING Program steps Sample program TECHNICAL SUPPORT AND ORDERING INFORMATION TECHNICAL SPECIFICATIONS MAINTENANCE AND REPAIR OF THE THERMAL CYCLER Cleaning, maintenance and repair of the thermal cycler... -
Page 4: Safety Instructions
Instruction manual Primus 25 advanced® 1 SAFETY INSTRUCTIONS Before the first use of the thermal cycler please read the instruction manual entirely. Special notice should be taken of the following Caution of dangerous voltage Please ensure the voltage indicated on the device exactly matches your local electri- cal supply Caution of dangerous explosive material Explosive or reactive material mustn’t be heated in the thermal cycler. -
Page 5: System Overview

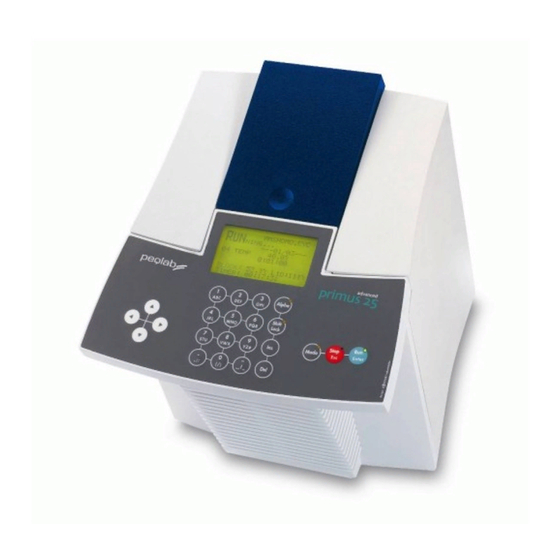

Instruction manual Primus 25 advanced® 3 SYSTEM OVERVIEW Heated lid With automatic height adjustment Universal block for 25 x 0.2 ml tubes or 13 x 0.5 ml tubes with flat caps Display Displays menus and programs Cursor key pad Moves the cursor on the display Alphanumeric key pad For entering parameters Alpha key... -
Page 6: Installation
Instruction manual Primus 25 advanced® 4 INSTALLATION Before using the Primus 25 advanced® for the first time, check the voltage range and be certain it cor- responds to your power supply. Place your Primus 25 advanced® in an adequate position in the lab. The unit should always be sur- rounded by at least 25 cm of free space to ensure proper cooling. -
Page 7: Run Incubation
Instruction manual Primus 25 advanced® 5.3 RUN INCUBATION The Primus 25 advanced® may be used as incubator with the INCUBATION function. Choose the de- sired temperature (INCUB) and switch the lid heating on or off (LIDHT). The current temperature, the status of the lid heating and the total time are displayed. -
Page 8: Programming
Instruction manual Primus 25 advanced® 6 PROGRAMMING Thanks to the convenient user interface of the Primus 25 advanced®, it is easy to create PCR programs of various degrees of complexity. In the main menu, move the cursor to MODE/EDIT/ UTILS and press Enter twice, or go to the PRO- GRAM menu with the Mode key. -
Page 9: Sample Program
Instruction manual Primus 25 advanced® 6.2 Sample program Select MODE, then PROGRAM and create a new program with NEW. Enter a program name and con- firm with Enter to access the programming functions. LIDHT 120 °C Heated lid on, temperature 120 °C Press Enter to insert a new program step. -
Page 10: Technical Support And Ordering Information
Instruction manual Primus 25 advanced® With the cursor keys () the HEADER of the program is accessible. Here, a comment (CMNT), author (AUTH), and user (USER) may be input. Also, a denaturation step in case of power failure (PWRFAIL- DENAT) may be programmed. Exit the program editor with Stop/Esc. -
Page 11: Technical Specifications
Instruction manual Primus 25 advanced® 8 TECHNICAL SPECIFICATIONS Temperature Temperature range of block 4.0°C to +105.0°C Control accuracy of block ± 0.1 °C Block Uniformity (at 72°C) ± 0.7°C Cooling rate of block 2°C/sec Heating rate of block 2°C/sec Temperature range of heated lid 70°C to 120°C Minimal setting steps heated lid 1 °C... -
Page 12: Maintenance And Repair Of The Thermal Cycler
Instruction manual Primus 25 advanced® 9 MAINTENANCE AND REPAIR OF THE THERMAL CYCLER 9.1 Cleaning, maintenance and repair of the thermal cycler For safety reasons the device must be switched off and the mains plug pulled before cleaning is carried out! The surface of the thermal cycler can be wiped off with a damp cloth or ethanol. -
Page 13: Disposal Instruction
Instruction manual Primus 25 advanced® 11 DISPOSAL INSTRUCTION This product is subject to the WEEE disposal regulations and cannot be disposed of with regular waste. Please contact PEQLAB Biotechnologie GmbH or your local distributor for disposal of ® Primus 25 advanced thermal cyclers. - Page 14 Instruction manual Primus 25 advanced® NOTES PEQLAB_v0314_E...
- Page 15 ® Bedienungsanleitung Primus 25 advanced INHALT SICHERHEITSHINWEISE LIZENZHINWEIS SYSTEMÜBERBLICK INBETRIEBNAHME HAUPTMENÜ SELECT + RUN PROGRAM RUN INCUBATION MODE/EDIT/UTILS 5.4.1 PROGRAM 5.4.2 VIEW 5.4.3 PRINT 5.4.4 SETUP PROGRAMMIERUNG Programmschritte Programmbeispiel TECHNISCHER SERVICE UND BESTELLINFORMATIONEN TECHNISCHE SPEZIFIKATIONEN WARTUNG & REPARATUR DES THERMOCYCLERS Reinigung, Wartung und Reparatur des Thermocyclers Temperaturüberprüfung Kalibrierung...
-
Page 16: Sicherheitshinweise
Bedienungsanleitung PerfectBlue Horizontale Midigelsysteme 1 SICHERHEITSHINWEISE Bitte lesen Sie vor Gebrauch des Thermocycler die Bedienungsanleitung vollständig durch. Die folgen- den Bestimmungen sind unbedingt zu beachten: Warnung vor gefährlicher elektrischer Spannung Vor der Inbetriebnahme ist die Spannungsangabe auf dem Typenschild mit den Netzbedingungen abzugleichen. -
Page 17: Systemüberblick
® Bedienungsanleitung Primus 25 advanced 3 SYSTEMÜBERBLICK Beheizbarer Deckel mit automatischer Höhenanpassung Universalblock für 25 x 0.2 ml Tubes oder 13 x 0.5 ml Tubes mit flachem Deckel Display Anzeige von Menüs und Programmen Cursorblock Bewegen des Cursors auf dem Display Alphanumerischer Ziffernblock Eingabe von Parametern Alpha-Taste... -
Page 18: Inbetriebnahme
® Bedienungsanleitung Primus 25 advanced 4 INBETRIEBNAHME ® Nachdem der Primus 25 advanced im Labor geeignet platziert wurde, kann er an die Stromversorgung angeschlossen und eingeschaltet werden. Überprüfen Sie vor der ersten Inbetriebnahme des Primus 25 ® advanced , ob der für das Gerät angegebene Spannungsbereich zu Ihrer Stromversorgung passt. Um eine optimale Kühlung zu gewährleisten, sollten die Geräte von mind. -
Page 19: Run Incubation
® Bedienungsanleitung Primus 25 advanced 5.3 RUN INCUBATION ® Mit Hilfe der INCUBATION Funktion können Sie Ihren Primus 25 advanced als Inkubator verwenden. Stellen Sie die gewünschte Temperatur ein (INCUB) und schalten Sie die Deckelheizung (LIDHT) ein oder aus. Die Ist-Temperatur, der Zustand der Deckelheizung und die Gesamtlaufzeit werden angezeigt. Zum Abbrechen der Inkubation drücken Sie die Stop/Esc-Taste. -
Page 20: Programmierung
® Bedienungsanleitung Primus 25 advanced 6 PROGRAMMIERUNG ® Mit der ergonomischen Bedieneroberfläche des Primus 25 advanced können PCR-Programme verschiedener Komplexitätsgrade erzeugt werden. Bewegen Sie den Cursor im Hauptmenü auf MODE/EDIT/UTILS und drücken Sie 2x Enter oder gehen Sie mit Hilfe der Mode-Taste und Enter ins PROGRAM Menü. -
Page 21: Programmbeispiel
® Bedienungsanleitung Primus 25 advanced 6.2 Programmbeispiel Legen Sie mit NEW ein neues Programm an. Geben Sie dem neuen Programmfile einen Namen (Eingabe von Text mit aktivierter ALPHA-Taste), bestätigen Sie mit Enter und gelangen Sie in die Programmierebene. LIDHT 120 °C Deckelheizung an, Temperatur 120 °C Mit Enter geben Sie einen neuen Programmschritt ein. -
Page 22: Technischer Service Und Bestellinformationen
® Bedienungsanleitung Primus 25 advanced Mit den Cursortasten () gelangen Sie in den Programm-HEADER. Dort können Sie einen Kommentar (CMNT), den Autor (AUTH) und Anwender (USER) sowie einen erneuten Denaturierungsschritt der Pro- ben nach einem eventuellen Stromausfall (PWRFAILDENAT) eingeben. Verlassen Sie mit Stop/Esc den Programmeditor. Editierte oder neu erstellte PCR-Programme werden beim Abspeichern und vor dem Programmlauf in einem Simulationslauf getestet. -
Page 23: Technische Spezifikationen
® Bedienungsanleitung Primus 25 advanced 8 TECHNISCHE SPEZIFIKATIONEN Temperatur Temperatur-Bereich Block 4.0 °C bis +105.0 °C Regelgenauigkeit Block ± 0.1 °C Blockuniformität (bei 72 °C) ± 0.7 °C Kühlrate Block 2 °C/s Heizrate Block 2 °C/s Temperatur-Bereich Deckelheizung 70 °C bis 120 °C Einstellgenauigkeit Deckelheizung 1 °C Block... -
Page 24: Wartung & Reparatur Des Thermocyclers
® Bedienungsanleitung Primus 25 advanced 9 WARTUNG & REPARATUR DES THERMOCYCLERS 9.1 Reinigung, Wartung und Reparatur des Thermocyclers Aus Sicherheitsgründen ist vor der Reinigung des Thermocyclers unbedingt das Gerät auszuschalten und der Netzstecker zu ziehen! Das Gehäuse des Gerätes kann mit einem leicht feuchten Tuch oder Ethanol gereinigt werden. Zur Rei- nigung keine aggressiven oder scheuernde Reinigungsmittel oder organische Lösungsmittel verwenden. -
Page 25: Gewährleistung
® Bedienungsanleitung Primus 25 advanced 10 GEWÄHRLEISTUNG Die Gewährleistungsfrist für das vorliegende Produkt beträgt 24 Monate. Die Frist beginnt mit dem Kaufdatum. Die Gewährleistung gilt nicht für Mängel, die durch nicht bestimmungsgemäße, missbräuch- liche oder unsachgemäße Verwendung entstanden sind. Der Kunde hat das Gerät unverzüglich nach Erhalt auf augenscheinliche Mängel zu überprüfen und diese schriftlich anzuzeigen. - Page 26 ® Bedienungsanleitung Primus 25 advanced NOTIZEN PEQLAB_v0314_D...
- Page 28 PEQLAB Biotechnologie GmbH, 91052 Erlangen, Freecall (D): 0800 100 20 16, info@peqlab.de, www.peqlab.de PEQLAB Biotechnologie GmbH, 6404 Polling, Tel: +43 (0) 5238 84 169, info@peqlab.at, www.peqlab.at PEQLAB Ltd., Southampton SO31 7ZN, Freephone (UK): 0808 202 1302, info@peqlab.co.uk, www.peqlab.co.uk PEQLAB LLC, Wilmington, DE 19810, Toll-Free (US): 877 737 5220, info@peqlab.us, www.peqlab.us Creating the future together.
