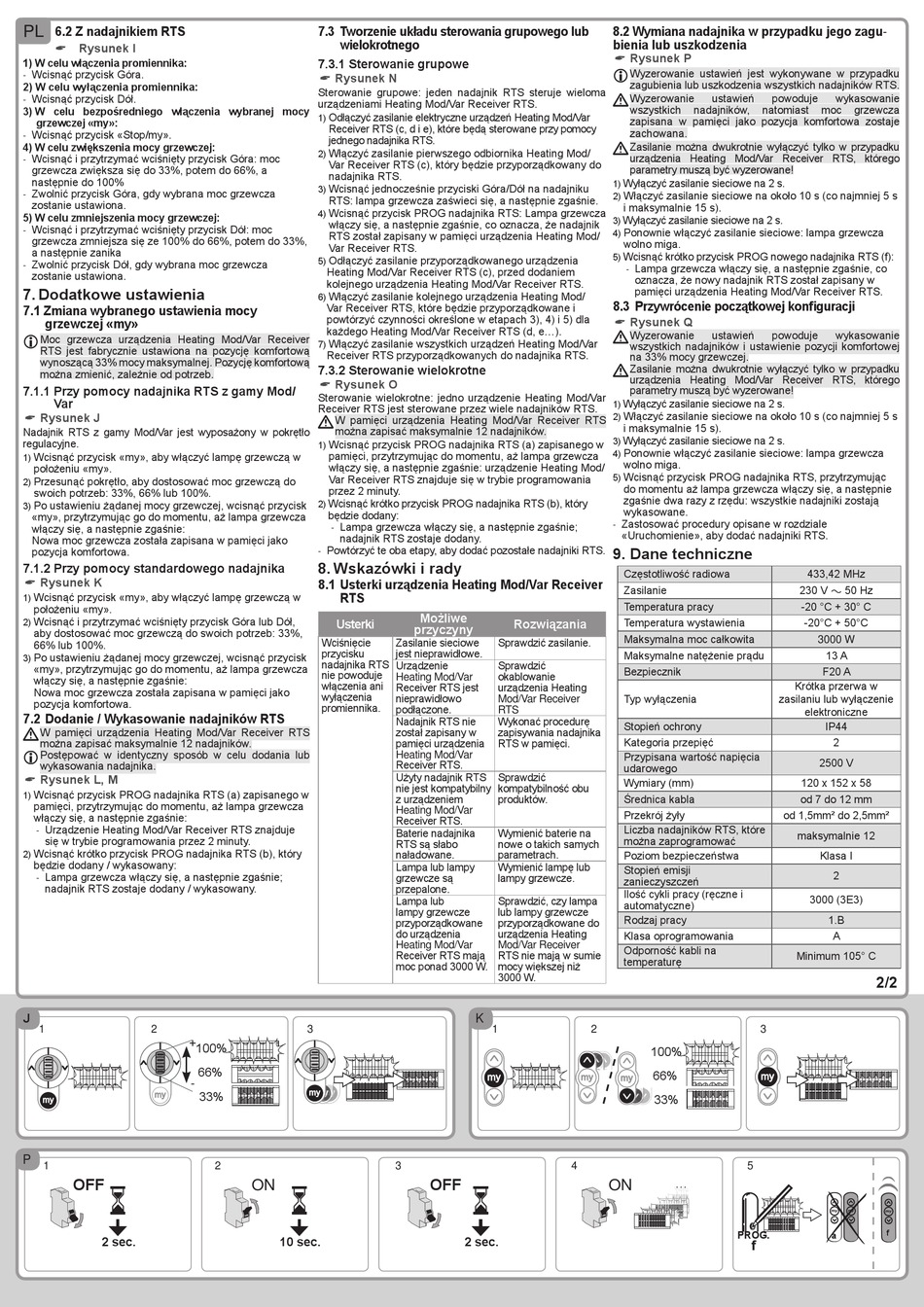

6.2 Z nadajnikiem RTS
$ Rysunek I
1) W celu włączenia promiennika:
Wcisnąć przycisk Góra.
-
2) W celu wyłączenia promiennika:
Wcisnąć przycisk Dół.
-
3) W celu bezpośredniego włączenia wybranej mocy
grzewczej «my»:
Wcisnąć przycisk «Stop/my».
-
4) W celu zwiększenia mocy grzewczej:
Wcisnąć i przytrzymać wciśnięty przycisk Góra: moc
-
grzewcza zwiększa się do 33%, potem do 66%, a
następnie do 100%
Zwolnić przycisk Góra, gdy wybrana moc grzewcza
-
zostanie ustawiona.
5) W celu zmniejszenia mocy grzewczej:
Wcisnąć i przytrzymać wciśnięty przycisk Dół: moc
-
grzewcza zmniejsza się ze 100% do 66%, potem do 33%,
a następnie zanika
Zwolnić przycisk Dół, gdy wybrana moc grzewcza
-
zostanie ustawiona.
7. Dodatkowe ustawienia
7.1 Zmiana wybranego ustawienia mocy
grzewczej «my»
Moc grzewcza urządzenia Heating Mod/Var Receiver
RTS jest fabrycznie ustawiona na pozycję komfortową
wynoszącą 33% mocy maksymalnej. Pozycję komfortową
można zmienić, zależnie od potrzeb.
7.1.1 Przy pomocy nadajnika RTS z gamy Mod/
Var
$ Rysunek J
Nadajnik RTS z gamy Mod/Var jest wyposażony w pokrętło
regulacyjne.
Wcisnąć przycisk «my», aby włączyć lampę grzewczą w
1)
położeniu «my».
Przesunąć pokrętło, aby dostosować moc grzewczą do
2)
swoich potrzeb: 33%, 66% lub 100%.
Po ustawieniu żądanej mocy grzewczej, wcisnąć przycisk
3)
«my», przytrzymując go do momentu, aż lampa grzewcza
włączy się, a następnie zgaśnie:
Nowa moc grzewcza została zapisana w pamięci jako
pozycja komfortowa.
7.1.2 Przy pomocy standardowego nadajnika
$ Rysunek K
Wcisnąć przycisk «my», aby włączyć lampę grzewczą w
1)
położeniu «my».
Wcisnąć i przytrzymać wciśnięty przycisk Góra lub Dół,
2)
aby dostosować moc grzewczą do swoich potrzeb: 33%,
66% lub 100%.
Po ustawieniu żądanej mocy grzewczej, wcisnąć przycisk
3)
«my», przytrzymując go do momentu, aż lampa grzewcza
włączy się, a następnie zgaśnie:
Nowa moc grzewcza została zapisana w pamięci jako
pozycja komfortowa.
7.2 Dodanie / Wykasowanie nadajników RTS
W pamięci urządzenia Heating Mod/Var Receiver RTS
można zapisać maksymalnie 12 nadajników.
Postępować w identyczny sposób w celu dodania lub
wykasowania nadajnika.
$ Rysunek L, M
Wcisnąć przycisk PROG nadajnika RTS (a) zapisanego w
1)
pamięci, przytrzymując do momentu, aż lampa grzewcza
włączy się, a następnie zgaśnie:
Urządzenie Heating Mod/Var Receiver RTS znajduje
-
się w trybie programowania przez 2 minuty.
Wcisnąć krótko przycisk PROG nadajnika RTS (b), który
2)
będzie dodany / wykasowany:
Lampa grzewcza włączy się, a następnie zgaśnie;
-
nadajnik RTS zostaje dodany / wykasowany.
J
1 2
+
100%
-
P
1
OFF
2 sec.
7.3 Tworzenie układu sterowania grupowego lub
wielokrotnego
7.3.1 Sterowanie grupowe
$ Rysunek N
Sterowanie grupowe: jeden nadajnik RTS steruje wieloma
urządzeniami Heating Mod/Var Receiver RTS.
Odłączyć zasilanie elektryczne urządzeń Heating Mod/Var
1)
Receiver RTS (c, d i e), które będą sterowane przy pomocy
jednego nadajnika RTS.
Włączyć zasilanie pierwszego odbiornika Heating Mod/
2)
Var Receiver RTS (c), który będzie przyporządkowany do
nadajnika RTS.
Wcisnąć jednocześnie przyciski Góra/Dół na nadajniku
3)
RTS: lampa grzewcza zaświeci się, a następnie zgaśnie.
Wcisnąć przycisk PROG nadajnika RTS: Lampa grzewcza
4)
włączy się, a następnie zgaśnie, co oznacza, że nadajnik
RTS został zapisany w pamięci urządzenia Heating Mod/
Var Receiver RTS.
Odłączyć zasilanie przyporządkowanego urządzenia
5)
Heating Mod/Var Receiver RTS (c), przed dodaniem
kolejnego urządzenia Heating Mod/Var Receiver RTS.
Włączyć zasilanie kolejnego urządzenia Heating Mod/
6)
Var Receiver RTS, które będzie przyporządkowane i
powtórzyć czynności określone w etapach 3), 4) i 5) dla
każdego Heating Mod/Var Receiver RTS (d, e...).
Włączyć zasilanie wszystkich urządzeń Heating Mod/Var
7)
Receiver RTS przyporządkowanych do nadajnika RTS.
7.3.2 Sterowanie wielokrotne
$ Rysunek O
Sterowanie wielokrotne: jedno urządzenie Heating Mod/Var
Receiver RTS jest sterowane przez wiele nadajników RTS.
W pamięci urządzenia Heating Mod/Var Receiver RTS
można zapisać maksymalnie 12 nadajników.
Wcisnąć przycisk PROG nadajnika RTS (a) zapisanego w
1)
pamięci, przytrzymując do momentu, aż lampa grzewcza
włączy się, a następnie zgaśnie: urządzenie Heating Mod/
Var Receiver RTS znajduje się w trybie programowania
przez 2 minuty.
Wcisnąć krótko przycisk PROG nadajnika RTS (b), który
2)
będzie dodany:
Lampa grzewcza włączy się, a następnie zgaśnie;
-
nadajnik RTS zostaje dodany.
Powtórzyć te oba etapy, aby dodać pozostałe nadajniki RTS.
-
8. Wskazówki i rady
8.1 Usterki urządzenia Heating Mod/Var Receiver
RTS
Usterki
Wciśnięcie
przycisku
nadajnika RTS
nie powoduje
włączenia ani
wyłączenia
promiennika.
3
66%
33%
2
ON
10 sec.
Możliwe
Rozwiązania
przyczyny
Zasilanie sieciowe Sprawdzić zasilanie.
jest nieprawidłowe.
Urządzenie Sprawdzić
Heating Mod/Var okablowanie
Receiver RTS jest urządzenia Heating
nieprawidłowo Mod/Var Receiver
podłączone. RTS
Nadajnik RTS nie Wykonać procedurę
został zapisany w zapisywania nadajnika
pamięci urządzenia RTS w pamięci.
Heating Mod/Var
Receiver RTS.
Użyty nadajnik RTS Sprawdzić
nie jest kompatybilny kompatybilność obu
z urządzeniem produktów.
Heating Mod/Var
Receiver RTS.
Baterie nadajnika Wymienić baterie na
RTS są słabo nowe o takich samych
naładowane. parametrach.
Lampa lub lampy Wymienić lampę lub
grzewcze są lampy grzewcze.
przepalone.
Lampa lub Sprawdzić, czy lampa
lampy grzewcze lub lampy grzewcze
przyporządkowane przyporządkowane do
do urządzenia urządzenia Heating
Heating Mod/Var Mod/Var Receiver
Receiver RTS mają RTS nie mają w sumie
moc ponad 3000 W. mocy większej niż
3000 W.
K
1
3
OFF
2 sec.
8.2 Wymiana nadajnika w przypadku jego zagu-
bienia lub uszkodzenia
$ Rysunek P
Wyzerowanie ustawień jest wykonywane w przypadku
zagubienia lub uszkodzenia wszystkich nadajników RTS.
Wyzerowanie ustawień
wszystkich nadajników,
zapisana w pamięci jako pozycja komfortowa zostaje
zachowana.
Zasilanie można dwukrotnie wyłączyć tylko w przypadku
urządzenia Heating Mod/Var Receiver RTS, którego
parametry muszą być wyzerowane!
Wyłączyć zasilanie sieciowe na 2 s.
1)
Włączyć zasilanie sieciowe na około 10 s (co najmniej 5 s
2)
i maksymalnie 15 s).
Wyłączyć zasilanie sieciowe na 2 s.
3)
Ponownie włączyć zasilanie sieciowe: lampa grzewcza
4)
wolno miga.
Wcisnąć krótko przycisk PROG nowego nadajnika RTS (f):
5)
Lampa grzewcza włączy się, a następnie zgaśnie, co
-
oznacza, że nowy nadajnik RTS został zapisany w
pamięci urządzenia Heating Mod/Var Receiver RTS.
8.3 Przywrócenie początkowej konfiguracji
$ Rysunek Q
Wyzerowanie ustawień
wszystkich nadajników i ustawienie pozycji komfortowej
na 33% mocy grzewczej.
Zasilanie można dwukrotnie wyłączyć tylko w przypadku
urządzenia Heating Mod/Var Receiver RTS, którego
parametry muszą być wyzerowane!
Wyłączyć zasilanie sieciowe na 2 s.
1)
Włączyć zasilanie sieciowe na około 10 s (co najmniej 5 s
2)
i maksymalnie 15 s).
Wyłączyć zasilanie sieciowe na 2 s.
3)
Ponownie włączyć zasilanie sieciowe: lampa grzewcza
4)
wolno miga.
Wcisnąć przycisk PROG nadajnika RTS, przytrzymując
5)
do momentu aż lampa grzewcza włączy się, a następnie
zgaśnie dwa razy z rzędu: wszystkie nadajniki zostają
wykasowane.
Zastosować procedury opisane w rozdziale
-
«Uruchomienie», aby dodać nadajniki RTS.

9. Dane techniczne

Częstotliwość radiowa
Zasilanie
Temperatura pracy
Temperatura wystawienia
Maksymalna moc całkowita
Maksymalne natężenie prądu
Bezpiecznik
Typ wyłączenia
Stopień ochrony
Kategoria przepięć
Przypisana wartość napięcia
udarowego
Wymiary (mm)
Średnica kabla
Przekrój żyły
Liczba nadajników RTS, które
można zaprogramować
Poziom bezpieczeństwa
Stopień emisji
zanieczyszczeń
Ilość cykli pracy (ręczne i
automatyczne)
Rodzaj pracy
Klasa oprogramowania
Odporność kabli na
temperaturę
2
100%
66%
33%
4
...
ON
PROG.
powoduje wykasowanie
natomiast moc grzewcza
powoduje wykasowanie
433,42 MHz
230 V 50 Hz
-20 °C + 30° C
-20°C + 50°C
3000 W
13 A
F20 A
Krótka przerwa w
zasilaniu lub wyłączenie
elektroniczne
IP44
2
2500 V
120 x 152 x 58
od 7 do 12 mm
od 1,5mm² do 2,5mm²
maksymalnie 12
Klasa I
2
3000 (3E3)
1.B
A
Minimum 105° C
2/2
3
5
a
f
