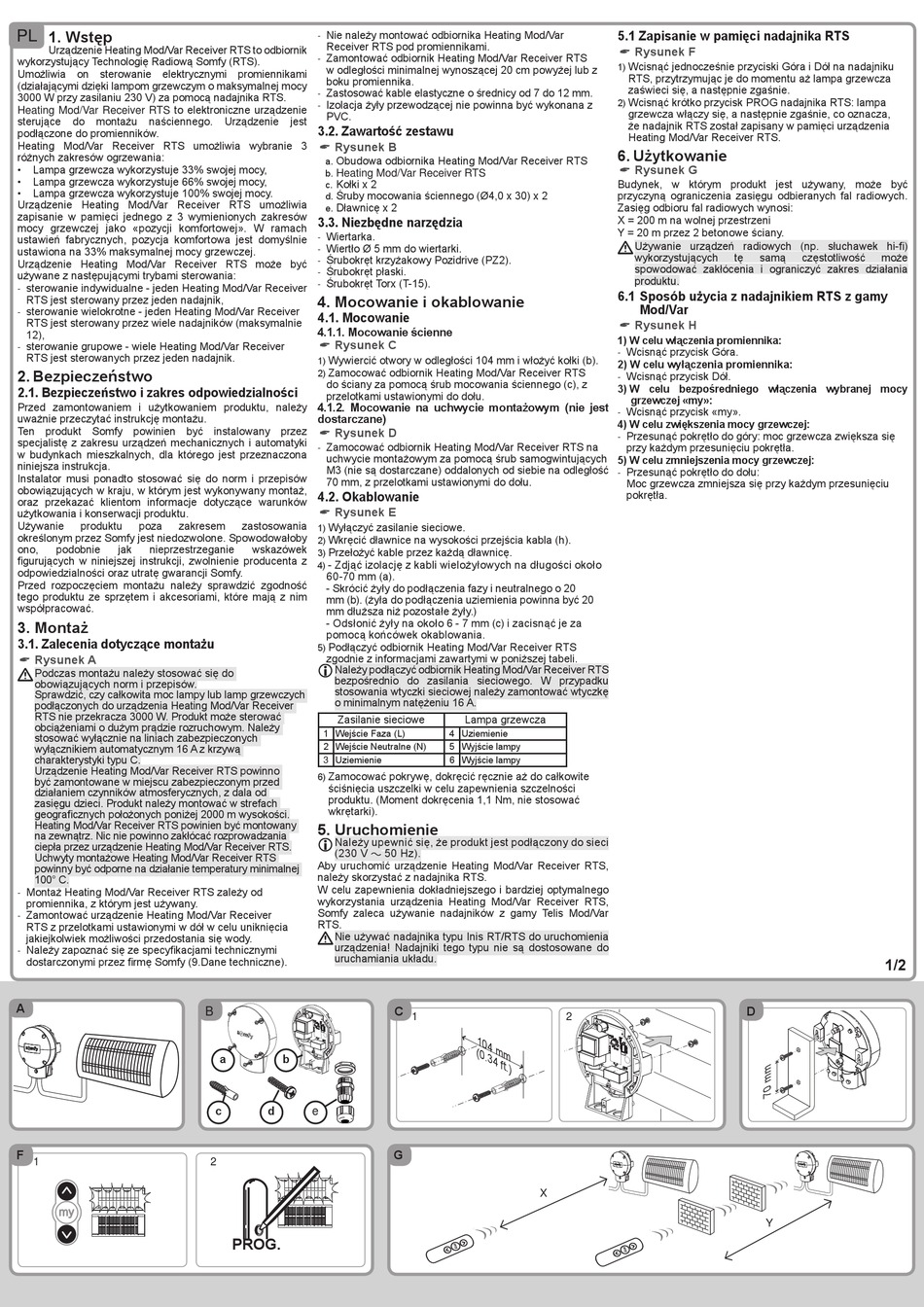

1. Wstęp
Urządzenie Heating Mod/Var Receiver RTS to odbiornik
wykorzystujący Technologię Radiową Somfy (RTS).
Umożliwia on sterowanie elektrycznymi promiennikami
(działającymi dzięki lampom grzewczym o maksymalnej mocy
3000 W przy zasilaniu 230 V) za pomocą nadajnika RTS.
Heating Mod/Var Receiver RTS to elektroniczne urządzenie
sterujące do montażu naściennego.
podłączone do promienników.
Heating Mod/Var Receiver RTS umożliwia wybranie 3
różnych zakresów ogrzewania:
• Lampa grzewcza wykorzystuje 33% swojej mocy,
• Lampa grzewcza wykorzystuje 66% swojej mocy,
• Lampa grzewcza wykorzystuje 100% swojej mocy.
Urządzenie Heating Mod/Var Receiver RTS umożliwia
zapisanie w pamięci jednego z 3 wymienionych zakresów
mocy grzewczej jako «pozycji komfortowej». W ramach
ustawień fabrycznych, pozycja komfortowa jest domyślnie
ustawiona na 33% maksymalnej mocy grzewczej.
Urządzenie Heating Mod/Var Receiver RTS może być
używane z następującymi trybami sterowania:
sterowanie indywidualne - jeden Heating Mod/Var Receiver
-
RTS jest sterowany przez jeden nadajnik,
sterowanie wielokrotne - jeden Heating Mod/Var Receiver
-
RTS jest sterowany przez wiele nadajników (maksymalnie
12),
sterowanie grupowe - wiele Heating Mod/Var Receiver
-
RTS jest sterowanych przez jeden nadajnik.
2. Bezpieczeństwo
2.1. Bezpieczeństwo i zakres odpowiedzialności
Przed zamontowaniem i użytkowaniem produktu, należy
uważnie przeczytać instrukcję montażu.
Ten produkt Somfy powinien być instalowany przez
specjalistę z zakresu urządzeń mechanicznych i automatyki
w budynkach mieszkalnych, dla którego jest przeznaczona
niniejsza instrukcja.
Instalator musi ponadto stosować się do norm i przepisów
obowiązujących w kraju, w którym jest wykonywany montaż,
oraz przekazać klientom informacje dotyczące warunków
użytkowania i konserwacji produktu.
Używanie produktu poza zakresem
określonym przez Somfy jest niedozwolone. Spowodowałoby
ono, podobnie jak nieprzestrzeganie
figurujących w niniejszej instrukcji, zwolnienie producenta z
odpowiedzialności oraz utratę gwarancji Somfy.
Przed rozpoczęciem montażu należy sprawdzić zgodność
tego produktu ze sprzętem i akcesoriami, które mają z nim
współpracować.
3. Montaż
3.1. Zalecenia dotyczące montażu
$ Rysunek A
Podczas montażu należy stosować się do
obowiązujących norm i przepisów.
Sprawdzić, czy całkowita moc lampy lub lamp grzewczych
podłączonych do urządzenia Heating Mod/Var Receiver
RTS nie przekracza 3000 W. Produkt może sterować
obciążeniami o dużym prądzie rozruchowym. Należy
stosować wyłącznie na liniach zabezpieczonych
wyłącznikiem automatycznym 16 A z krzywą
charakterystyki typu C.
Urządzenie Heating Mod/Var Receiver RTS powinno
być zamontowane w miejscu zabezpieczonym przed
działaniem czynników atmosferycznych, z dala od
zasięgu dzieci. Produkt należy montować w strefach
geograficznych położonych poniżej 2000 m wysokości.
Heating Mod/Var Receiver RTS powinien być montowany
na zewnątrz. Nic nie powinno zakłócać rozprowadzania
ciepła przez urządzenie Heating Mod/Var Receiver RTS.
Uchwyty montażowe Heating Mod/Var Receiver RTS
powinny być odporne na działanie temperatury minimalnej
100° C.
Montaż Heating Mod/Var Receiver RTS zależy od
-
promiennika, z którym jest używany.
Zamontować urządzenie Heating Mod/Var Receiver
-
RTS z przelotkami ustawionymi w dół w celu uniknięcia
jakiejkolwiek możliwości przedostania się wody.
Należy zapoznać się ze specyfikacjami technicznymi
-
dostarczonymi przez firmę Somfy (9.Dane techniczne).
A
F
1
Nie należy montować odbiornika Heating Mod/Var
-
Receiver RTS pod promiennikami.
Zamontować odbiornik Heating Mod/Var Receiver RTS
-
w odległości minimalnej wynoszącej 20 cm powyżej lub z
boku promiennika.
Zastosować kable elastyczne o średnicy od 7 do 12 mm.
-
Izolacja żyły przewodzącej nie powinna być wykonana z
-
PVC.
Urządzenie jest
3.2. Zawartość zestawu
$ Rysunek B
Obudowa odbiornika Heating Mod/Var Receiver RTS
a.
Heating Mod/Var Receiver RTS
b.
Kołki x 2
c.
Śruby mocowania ściennego (Ø4,0 x 30) x 2
d.
Dławnicę x 2
e.
3.3. Niezbędne narzędzia
Wiertarka.
-
Wiertło Ø 5 mm do wiertarki.
-
Śrubokręt krzyżakowy Pozidrive (PZ2).
-
Śrubokręt płaski.
-
Śrubokręt Torx (T-15).
-
4. Mocowanie i okablowanie
4.1. Mocowanie
4.1.1. Mocowanie ścienne
$ Rysunek C
Wywiercić otwory w odległości 104 mm i włożyć kołki (b).
1)
Zamocować odbiornik Heating Mod/Var Receiver RTS
2)
do ściany za pomocą śrub mocowania ściennego (c), z
przelotkami ustawionymi do dołu.
4.1.2. Mocowanie na uchwycie montażowym (nie jest
dostarczane)
$ Rysunek D
Zamocować odbiornik Heating Mod/Var Receiver RTS na
-
uchwycie montażowym za pomocą śrub samogwintujących
M3 (nie są dostarczane) oddalonych od siebie na odległość
70 mm, z przelotkami ustawionymi do dołu.
4.2. Okablowanie
$ Rysunek E
zastosowania
Wyłączyć zasilanie sieciowe.
1)
Wkręcić dławnice na wysokości przejścia kabla (h).
2)
wskazówek
Przełożyć kable przez każdą dławnicę.
3)
- Zdjąć izolację z kabli wielożyłowych na długości około
4)
60-70 mm (a).
- Skrócić żyły do podłączenia fazy i neutralnego o 20
mm (b). (żyła do podłączenia uziemienia powinna być 20
mm dłuższa niż pozostałe żyły.)
- Odsłonić żyły na około 6 - 7 mm (c) i zacisnąć je za
pomocą końcówek okablowania.
Podłączyć odbiornik Heating Mod/Var Receiver RTS
5)
zgodnie z informacjami zawartymi w poniższej tabeli.
Należy podłączyć odbiornik Heating Mod/Var Receiver RTS
bezpośrednio do zasilania sieciowego. W przypadku
stosowania wtyczki sieciowej należy zamontować wtyczkę
o minimalnym natężeniu 16 A.
Zasilanie sieciowe
1 Wejście Faza (L)
2 Wejście Neutralne (N)
3 Uziemienie
Zamocować pokrywę, dokręcić ręcznie aż do całkowite
6)
ściśnięcia uszczelki w celu zapewnienia szczelności
produktu. (Moment dokręcenia 1,1 Nm, nie stosować
wkrętarki).
5. Uruchomienie
Należy upewnić się, że produkt jest podłączony do sieci
(230 V
Aby uruchomić urządzenie Heating Mod/Var Receiver RTS,
należy skorzystać z nadajnika RTS.
W celu zapewnienia dokładniejszego i bardziej optymalnego
wykorzystania urządzenia Heating Mod/Var Receiver RTS,
Somfy zaleca używanie nadajników z gamy Telis Mod/Var
RTS.
Nie używać nadajnika typu Inis RT/RTS do uruchomienia
urządzenia! Nadajniki tego typu nie są dostosowane do
uruchamiania układu.
B
a
b
c d e
2
PROG.
Lampa grzewcza
