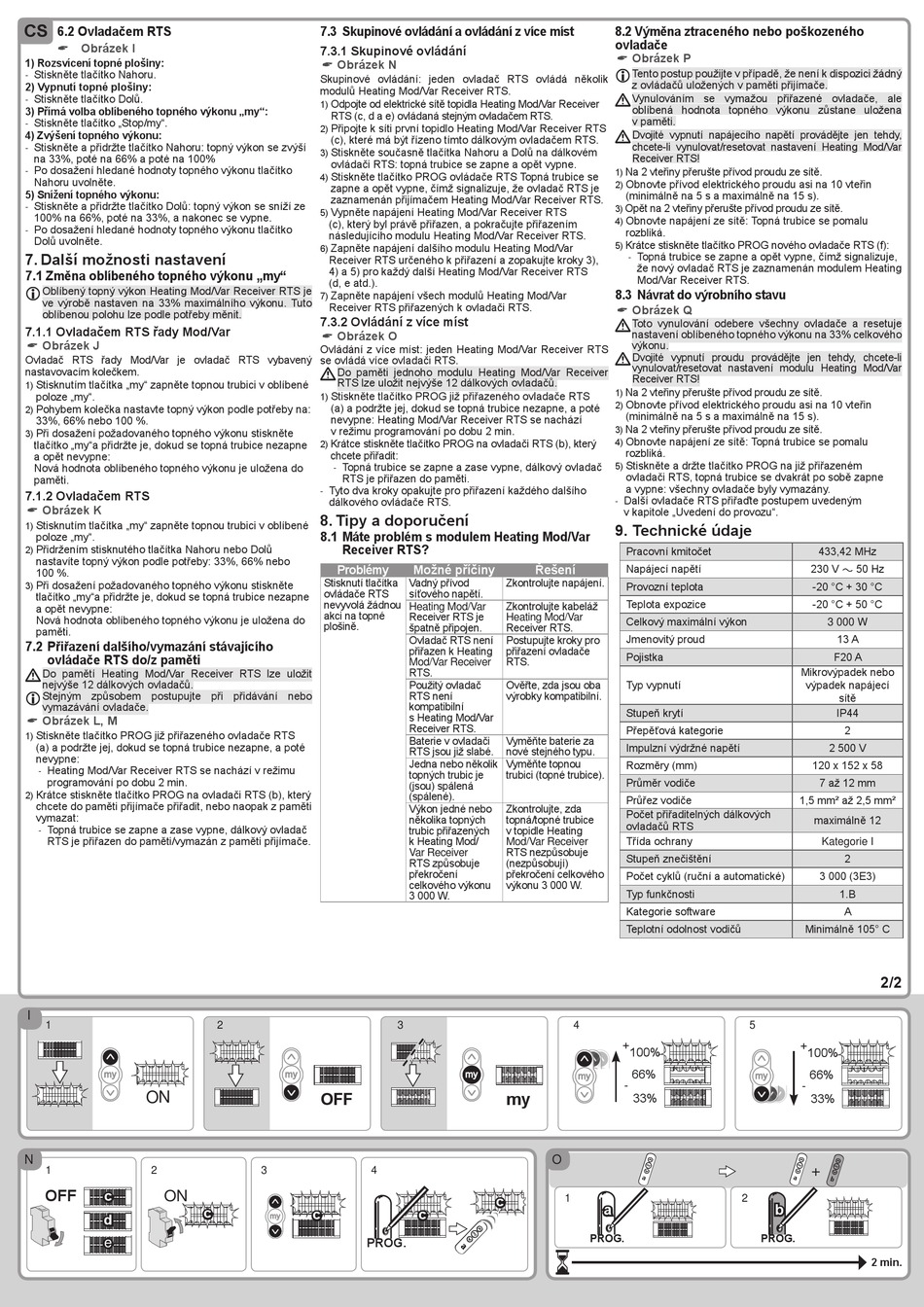

CS
6.2 Ovladačem RTS
$ Obrázek I
1) Rozsvícení topné plošiny:
Stiskněte tlačítko Nahoru.
-
2) Vypnutí topné plošiny:
Stiskněte tlačítko Dolů.
-
3) Přímá volba oblíbeného topného výkonu „my":
Stiskněte tlačítko „Stop/my".
-
4) Zvýšení topného výkonu:
Stiskněte a přidržte tlačítko Nahoru: topný výkon se zvýší
-
na 33%, poté na 66% a poté na 100%
Po dosažení hledané hodnoty topného výkonu tlačítko
-
Nahoru uvolněte.
5) Snížení topného výkonu:
Stiskněte a přidržte tlačítko Dolů: topný výkon se sníží ze
-
100% na 66%, poté na 33%, a nakonec se vypne.
Po dosažení hledané hodnoty topného výkonu tlačítko
-
Dolů uvolněte.
7. Další možnosti nastavení
7.1 Změna oblíbeného topného výkonu „my"
Oblíbený topný výkon Heating Mod/Var Receiver RTS je
ve výrobě nastaven na 33% maximálního výkonu. Tuto
oblíbenou polohu lze podle potřeby měnit.
7.1.1 Ovladačem RTS řady Mod/Var
$ Obrázek J
Ovladač RTS řady Mod/Var je ovladač RTS vybavený
nastavovacím kolečkem.
Stisknutím tlačítka „my" zapněte topnou trubici v oblíbené
1)
poloze „my".
Pohybem kolečka nastavte topný výkon podle potřeby na:
2)
33%, 66% nebo 100 %.
Při dosažení požadovaného topného výkonu stiskněte
3)
tlačítko „my"a přidržte je, dokud se topná trubice nezapne
a opět nevypne:
Nová hodnota oblíbeného topného výkonu je uložena do
paměti.
7.1.2 Ovladačem RTS
$ Obrázek K
Stisknutím tlačítka „my" zapněte topnou trubici v oblíbené
1)
poloze „my".
Přidržením stisknutého tlačítka Nahoru nebo Dolů
2)
nastavíte topný výkon podle potřeby: 33%, 66% nebo
100 %.
Při dosažení požadovaného topného výkonu stiskněte
3)
tlačítko „my"a přidržte je, dokud se topná trubice nezapne
a opět nevypne:
Nová hodnota oblíbeného topného výkonu je uložena do
paměti.
7.2 Přiřazení dalšího/vymazání stávajícího
ovládače RTS do/z paměti
Do pamětí Heating Mod/Var Receiver RTS lze uložit
nejvýše 12 dálkových ovladačů.
Stejným způsobem postupujte při přidávání nebo
vymazávání ovladače.
$ Obrázek L, M
Stiskněte tlačítko PROG již přiřazeného ovladače RTS
1)
(a) a podržte jej, dokud se topná trubice nezapne, a poté
nevypne:
Heating Mod/Var Receiver RTS se nachází v režimu
-
programování po dobu 2 min.
Krátce stiskněte tlačítko PROG na ovladači RTS (b), který
2)
chcete do paměti přijímače přiřadit, nebo naopak z paměti
vymazat:
Topná trubice se zapne a zase vypne, dálkový ovladač
-
RTS je přiřazen do paměti/vymazán z paměti přijímače.
I
1
ON
N
1 2
OFF ON
c
d
e
7.3 Skupinové ovládání a ovládání z více míst
7.3.1 Skupinové ovládání
$ Obrázek N
Skupinové ovládání: jeden ovladač RTS ovládá několik
modulů Heating Mod/Var Receiver RTS.
Odpojte od elektrické sítě topidla Heating Mod/Var Receiver
1)
RTS (c, d a e) ovládaná stejným ovladačem RTS.
Připojte k síti první topidlo Heating Mod/Var Receiver RTS
2)
(c), které má být řízeno tímto dálkovým ovladačem RTS.
Stiskněte současně tlačítka Nahoru a Dolů na dálkovém
3)
ovládači RTS: topná trubice se zapne a opět vypne.
Stiskněte tlačítko PROG ovládače RTS Topná trubice se
4)
zapne a opět vypne, čímž signalizuje, že ovladač RTS je
zaznamenán přijímačem Heating Mod/Var Receiver RTS.
Vypněte napájení Heating Mod/Var Receiver RTS
5)
(c), který byl právě přiřazen, a pokračujte přiřazením
následujícího modulu Heating Mod/Var Receiver RTS.
Zapněte napájení dalšího modulu Heating Mod/Var
6)
Receiver RTS určeného k přiřazení a zopakujte kroky 3),
4) a 5) pro každý další Heating Mod/Var Receiver RTS
(d, e atd.).
Zapněte napájení všech modulů Heating Mod/Var
7)
Receiver RTS přiřazených k ovladači RTS.
7.3.2 Ovládání z více míst
$ Obrázek O
Ovládání z více míst: jeden Heating Mod/Var Receiver RTS
se ovládá více ovladači RTS.
Do paměti jednoho modulu Heating Mod/Var Receiver
RTS lze uložit nejvýše 12 dálkových ovladačů.
Stiskněte tlačítko PROG již přiřazeného ovladače RTS
1)
(a) a podržte jej, dokud se topná trubice nezapne, a poté
nevypne: Heating Mod/Var Receiver RTS se nachází
v režimu programování po dobu 2 min.
Krátce stiskněte tlačítko PROG na ovladači RTS (b), který
2)
chcete přiřadit:
Topná trubice se zapne a zase vypne, dálkový ovladač
-
RTS je přiřazen do paměti.
Tyto dva kroky opakujte pro přiřazení každého dalšího
-
dálkového ovládače RTS.
8. Tipy a doporučení
8.1 Máte problém s modulem Heating Mod/Var
Receiver RTS?
Problémy
Stisknutí tlačítka
ovládače RTS
nevyvolá žádnou
akci na topné
plošině.
2
OFF
3 4
c
c
PROG.
Možné příčiny Řešení
Vadný přívod Zkontrolujte napájení.
síťového napětí.
Heating Mod/Var Zkontrolujte kabeláž
Receiver RTS je Heating Mod/Var
špatně připojen. Receiver RTS.
Ovladač RTS není Postupujte kroky pro
přiřazen k Heating přiřazení ovladače
Mod/Var Receiver RTS.
RTS.
Použitý ovladač Ověřte, zda jsou oba
RTS není výrobky kompatibilní.
kompatibilní
s Heating Mod/Var
Receiver RTS.
Baterie v ovladači Vyměňte baterie za
RTS jsou již slabé. nové stejného typu.
Jedna nebo několik Vyměňte topnou
topných trubic je trubici (topné trubice).
(jsou) spálená
(spálené).
Výkon jedné nebo Zkontrolujte, zda
několika topných topná/topné trubice
trubic přiřazených v topidle Heating
k Heating Mod/ Mod/Var Receiver
Var Receiver RTS nezpůsobuje
RTS způsobuje (nezpůsobují)
překročení překročení celkového
celkového výkonu výkonu 3 000 W.
3 000 W.
3
my
O
1
c
c
8.2 Výměna ztraceného nebo poškozeného
ovladače
$ Obrázek P
Tento postup použijte v případě, že není k dispozici žádný
z ovládačů uložených v paměti přijímače.
Vynulováním se vymažou přiřazené ovladače, ale
oblíbená hodnota topného výkonu zůstane uložena
v paměti.
Dvojité vypnutí napájecího napětí provádějte jen tehdy,
chcete-li vynulovat/resetovat nastavení Heating Mod/Var
Receiver RTS!
Na 2 vteřiny přerušte přívod proudu ze sítě.
1)
Obnovte přívod elektrického proudu asi na 10 vteřin
2)
(minimálně na 5 s a maximálně na 15 s).
Opět na 2 vteřiny přerušte přívod proudu ze sítě.
3)
Obnovte napájení ze sítě: Topná trubice se pomalu
4)
rozbliká.
Krátce stiskněte tlačítko PROG nového ovladače RTS (f):
5)
Topná trubice se zapne a opět vypne, čímž signalizuje,
-
že nový ovladač RTS je zaznamenán modulem Heating
Mod/Var Receiver RTS.
8.3 Návrat do výrobního stavu
$ Obrázek Q
Toto vynulování odebere všechny ovladače a resetuje
nastavení oblíbeného topného výkonu na 33% celkového
výkonu.
Dvojité vypnutí proudu provádějte jen tehdy, chcete-li
vynulovat/resetovat nastavení modulu Heating Mod/Var
Receiver RTS!
Na 2 vteřiny přerušte přívod proudu ze sítě.
1)
Obnovte přívod elektrického proudu asi na 10 vteřin
2)
(minimálně na 5 s a maximálně na 15 s).
Na 2 vteřiny přerušte přívod proudu ze sítě.
3)
Obnovte napájení ze sítě: Topná trubice se pomalu
4)
rozbliká.
Stiskněte a držte tlačítko PROG na již přiřazeném
5)
ovladači RTS, topná trubice se dvakrát po sobě zapne
a vypne: všechny ovladače byly vymazány.
Další ovladače RTS přiřaďte postupem uvedeným
-
v kapitole „Uvedení do provozu".
9. Technické údaje
Pracovní kmitočet
Napájecí napětí
Provozní teplota
Teplota expozice
Celkový maximální výkon
Jmenovitý proud
Pojistka
Typ vypnutí
Stupeň krytí
Přepěťová kategorie
Impulzní výdržné napětí
Rozměry (mm)
Průměr vodiče
Průřez vodiče
Počet přiřaditelných dálkových
ovladačů RTS
Třída ochrany
Stupeň znečištění
Počet cyklů (ruční a automatické)
Typ funkčnosti
Kategorie software
Teplotní odolnost vodičů
4
+
100%
66%
-
33%
2
a
PROG.
433,42 MHz
230 V 50 Hz
-20 °C + 30 °C
-20 °C + 50 °C
3 000 W
13 A
F20 A
Mikrovýpadek nebo
výpadek napájecí
sítě
IP44
2
2 500 V
120 x 152 x 58
7 až 12 mm
1,5 mm² až 2,5 mm²
maximálně 12
Kategorie I
2
3 000 (3E3)
1.B
A
Minimálně 105° C
2/2
5
+
100%
66%
-
33%
+
b
PROG.
2 min.
