Tandberg Data Tape Backup System DLT4000 Installation Manual page 65

TANDBERG DATA

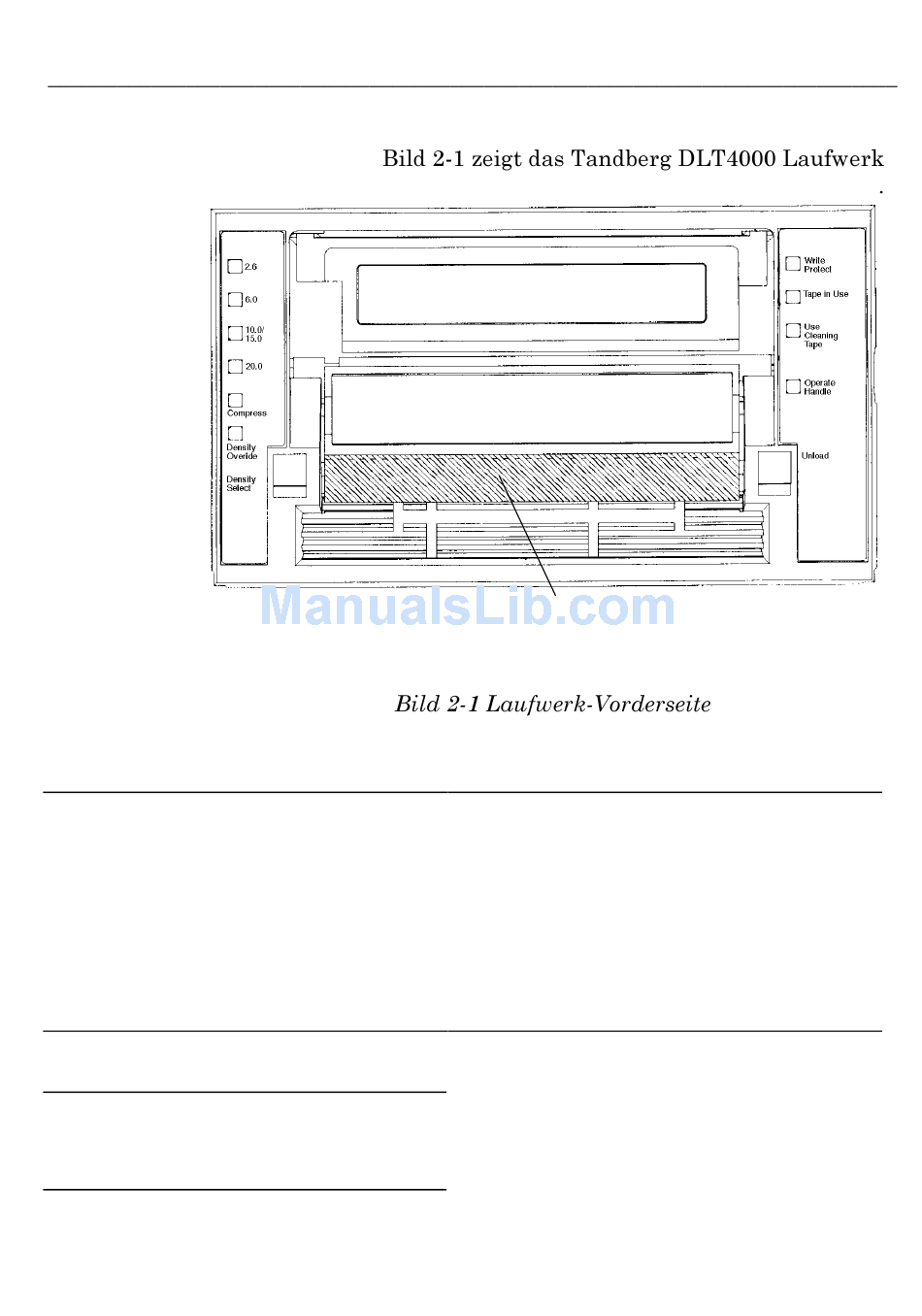

Anzeigen (linke Seite des Laufwerks)
Anzeige für Speicherdichte 2.6 (Gelb)
Anzeige für Speicherdichte 6.0 (Gelb)
Anzeige für Speicherdichte 10.0/15.0
(Gelb)
Anzeige für Speicherdichte 20.0 (Gelb)
Anzeige für Komprimierung (Gelb)
Anzeige für die Auswahl der
Schreibdichte (Gelb)
Bedienungselemente
Taste zur Auswahl der Speicherdichte
Entnahmetaste
Bedienungsklappe
Tandberg DLT4000 Installations-Handbuch
Installation und Konfiguration des
Tandberg DLT4000-Laufwerks
Bedienungsklappe: Cartrigde hier
einlegen/Klappe loslasen
Anzeigen (rechte Seite des Laufwerks)
Schreibschutz-Anzeige (Orange)
"Band läuft"-Anzeige (Gelb)
Reinigungs-Cartridge einlegen (Gelb)
Anzeige für Bedienungsklappe (Grün)
Akustisches Signal (nicht sichtbar)
2-3
