INSTALLATION DE LA HOTTE
ATTENTION : Compte tenu des dimensions et du
poids de cette hotte, il est recommandé que deux
personnes procèdent à l'installation de l'appareil.

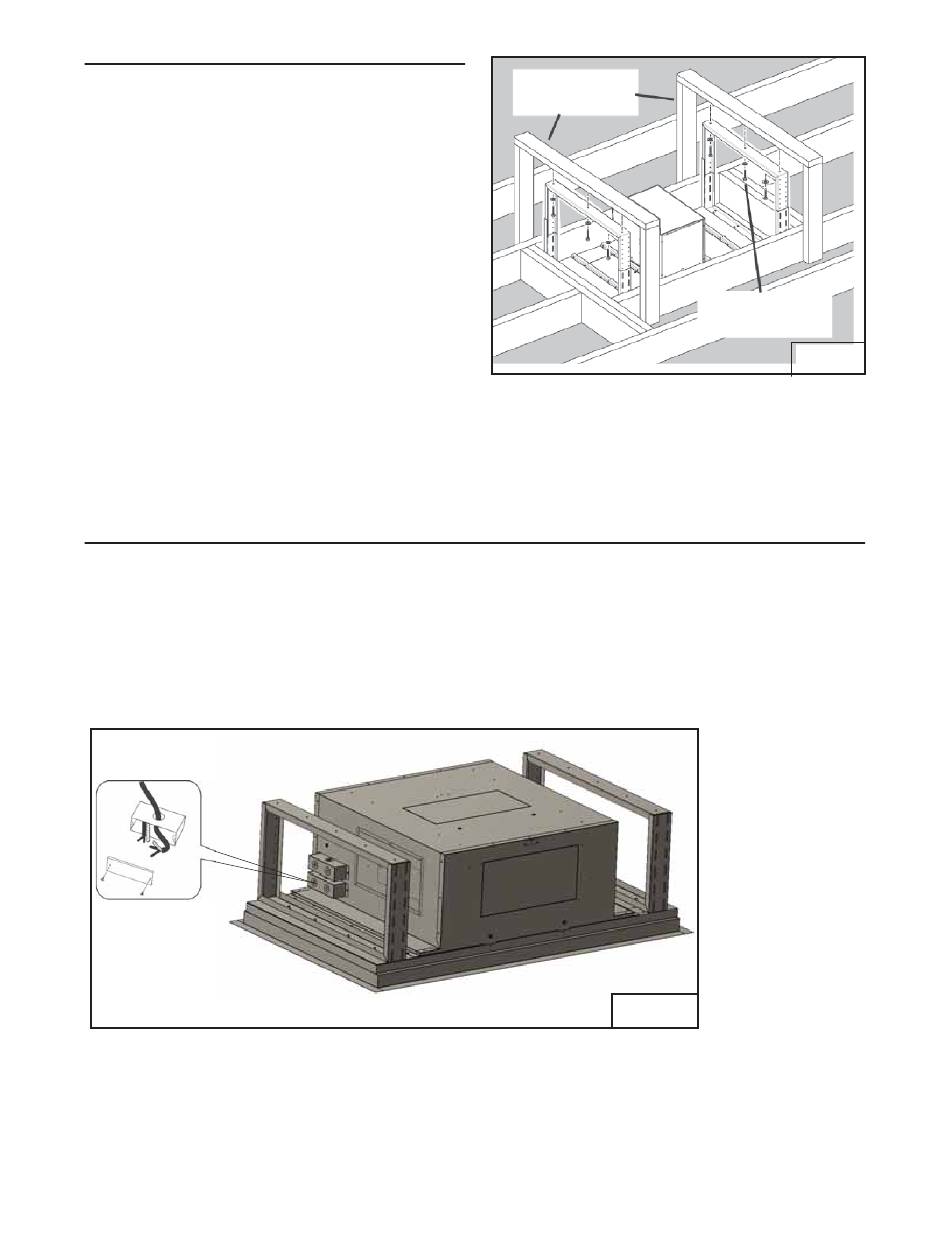

1. Soulevez la hotte jusqu'à la hauteur de l'ouverture du
plafond.
2. Fixez chaque armature du cadre de support au cadre
de renforcement de bois à l'aide des vis no 6 x 2 po
(de six à dix) et des rondelles fournies (Fig. 25).
3. Ajustez la hauteur du cadre de support télescopique
afin de vous assurer que la hotte s'ajuste bien au fini
du plafond.
4. Procédez au raccordement du conduit. Appliquez du
ruban à conduit sur toutes les transitions pour assurer
l'herméticité de l'installation.
5. Procédez à toutes les connexions électriques requises.
6. Réinstallez les filtres à tamis en aluminium, le tableau
de commande et les panneaux lumineux.
CONNEXION DES CÂBLES (ALIMENTATION)
1. Enlevez la plaque d'éjection de l'entrée de la boîte de câblage (Fig. 26).
2. Fixez les câbles à la boîte de câblage avec un serre-câbles.
3. Procédez au raccordement électrique. Le blanc avec le blanc, le noir avec le noir, le câble vert à la mise à la
terre.
4. Fixez le couvercle de la boîte de câblage avec des vis (Fig. 26). Assurez-vous que les câbles ne sont pas
coincés entre le couvercle et le boîtier.
CHARPENTE
DE 2 x 4
FIG. 26
- 23 -
(6) RONDELLES ET
VIS NO 6 x 2 PO
FIG. 25
