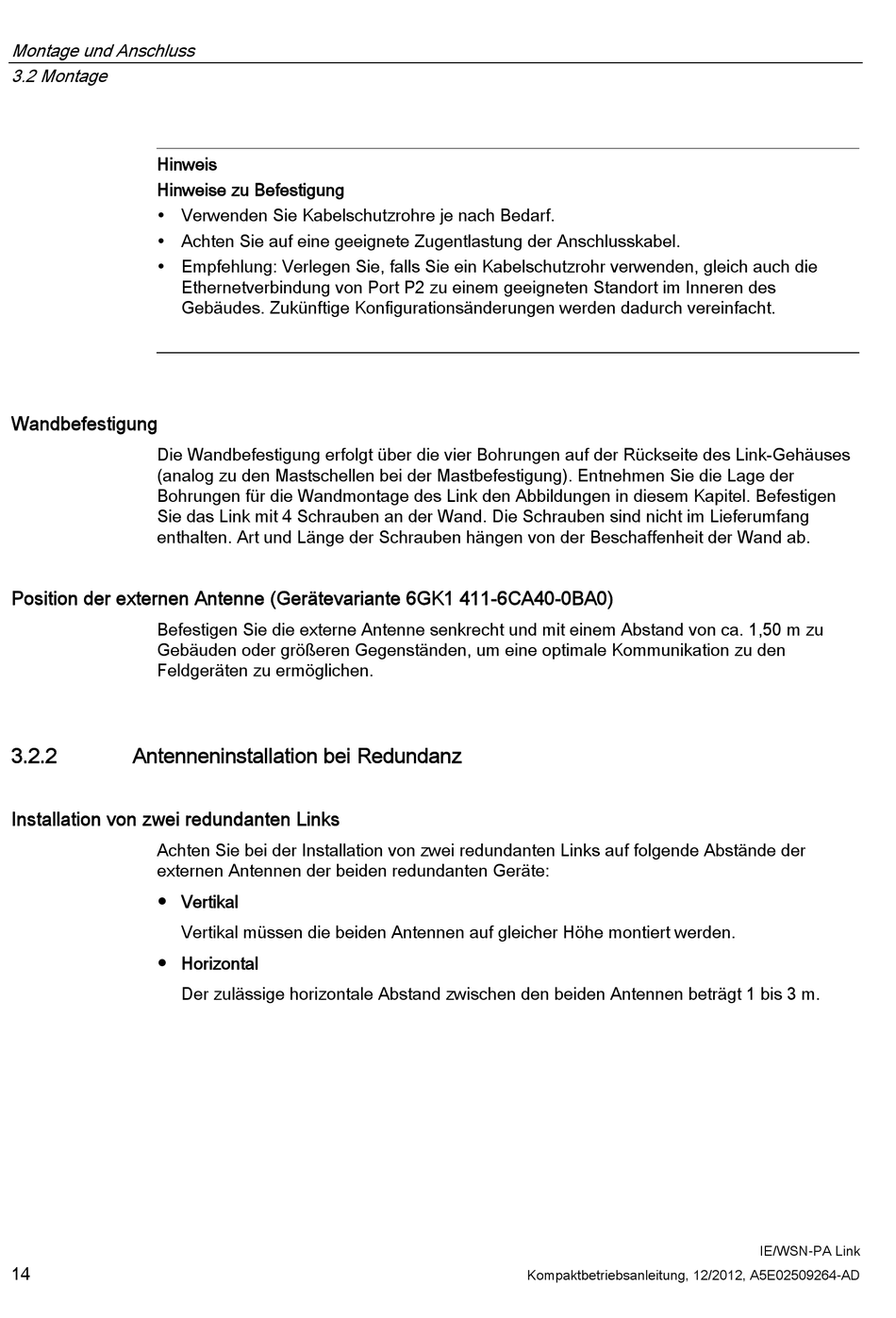

Montage und Anschluss
3.2 Montage
Hinweis
Hinweise zu Befestigung
 Verwenden Sie Kabelschutzrohre je nach Bedarf.
 Achten Sie auf eine geeignete Zugentlastung der Anschlusskabel.
 Empfehlung: Verlegen Sie, falls Sie ein Kabelschutzrohr verwenden, gleich auch die
Wandbefestigung
Die Wandbefestigung erfolgt über die vier Bohrungen auf der Rückseite des Link-Gehäuses
(analog zu den Mastschellen bei der Mastbefestigung). Entnehmen Sie die Lage der
Bohrungen für die Wandmontage des Link den Abbildungen in diesem Kapitel. Befestigen
Sie das Link mit 4 Schrauben an der Wand. Die Schrauben sind nicht im Lieferumfang
enthalten. Art und Länge der Schrauben hängen von der Beschaffenheit der Wand ab.
Position der externen Antenne (Gerätevariante 6GK1 411-6CA40-0BA0)
Befestigen Sie die externe Antenne senkrecht und mit einem Abstand von ca. 1,50 m zu
Gebäuden oder größeren Gegenständen, um eine optimale Kommunikation zu den
Feldgeräten zu ermöglichen.
3.2.2

Antenneninstallation bei Redundanz

Installation von zwei redundanten Links
Achten Sie bei der Installation von zwei redundanten Links auf folgende Abstände der
externen Antennen der beiden redundanten Geräte:
● Vertikal
● Horizontal
14
Ethernetverbindung von Port P2 zu einem geeigneten Standort im Inneren des
Gebäudes. Zukünftige Konfigurationsänderungen werden dadurch vereinfacht.
Vertikal müssen die beiden Antennen auf gleicher Höhe montiert werden.
Der zulässige horizontale Abstand zwischen den beiden Antennen beträgt 1 bis 3 m.
Kompaktbetriebsanleitung, 12/2012, A5E02509264-AD
IE/WSN-PA Link
