3.4.6

Anschluss einer externen Antenne

Anschließen einer externen Antenne
Dieser Abschnitt ist nur relevant für das IE/WSN-PA Link mit Anschluss für externe Antenne
(Bestellnummer 6GK1 411-6CA40-0BA0).
Eine externe Antenne ist als Zubehör erhältlich (siehe Kapitel "Produktbeschreibung
(Seite 7)"). Der Anschluss an das Link erfolgt über den N-Connect Female Antennenadapter
an der Gehäuseoberseite.

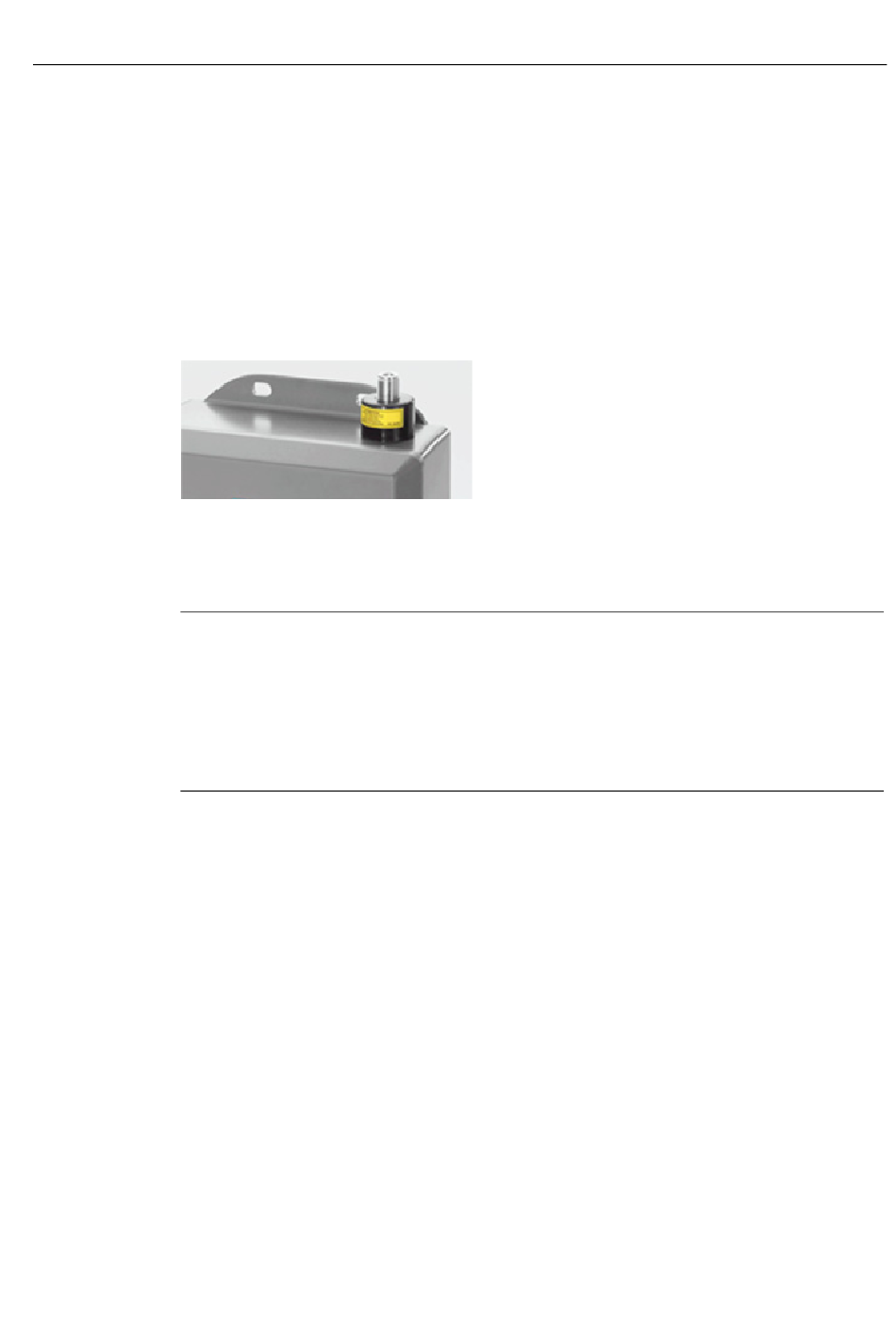

Bild 3-7
Maßzeichnungen des Gehäuses und der Antennenmontage finden Sie in Kapitel "Maßbilder
(Seite 16)".
Hinweis
Mindestdämpfung von 4dB erforderlich
Bei Verwendung der Antenne ANT792-6MN (Antennengewinn 6 dBi) muss das
Antennenkabel eine Dämpfung von mindestens 4dB besitzen. Dies wird durch das
Antennenkabel 6XV1 875-5AN10 (Länge 10 m) erreicht.
Bei Verwendung des Antennenkabels 6XV1 875-5AN10 (Länge 1 m) muss ein zusätzliches
Dämpfungsglied von mindestend 4 dB in die Leitung eingesetzt werden.
Externe Antennen redundanter Links
Hinweise zur Installation der Antennen von redundanten Links finden Sie im Kapitel
Antenneninstallation bei Redundanz (Seite 14).
IE/WSN-PA Link
Kompaktbetriebsanleitung, 12/2012, A5E02509264-AD
Anschluss für externe Antenne
Montage und Anschluss
3.4 Anschluss
23
