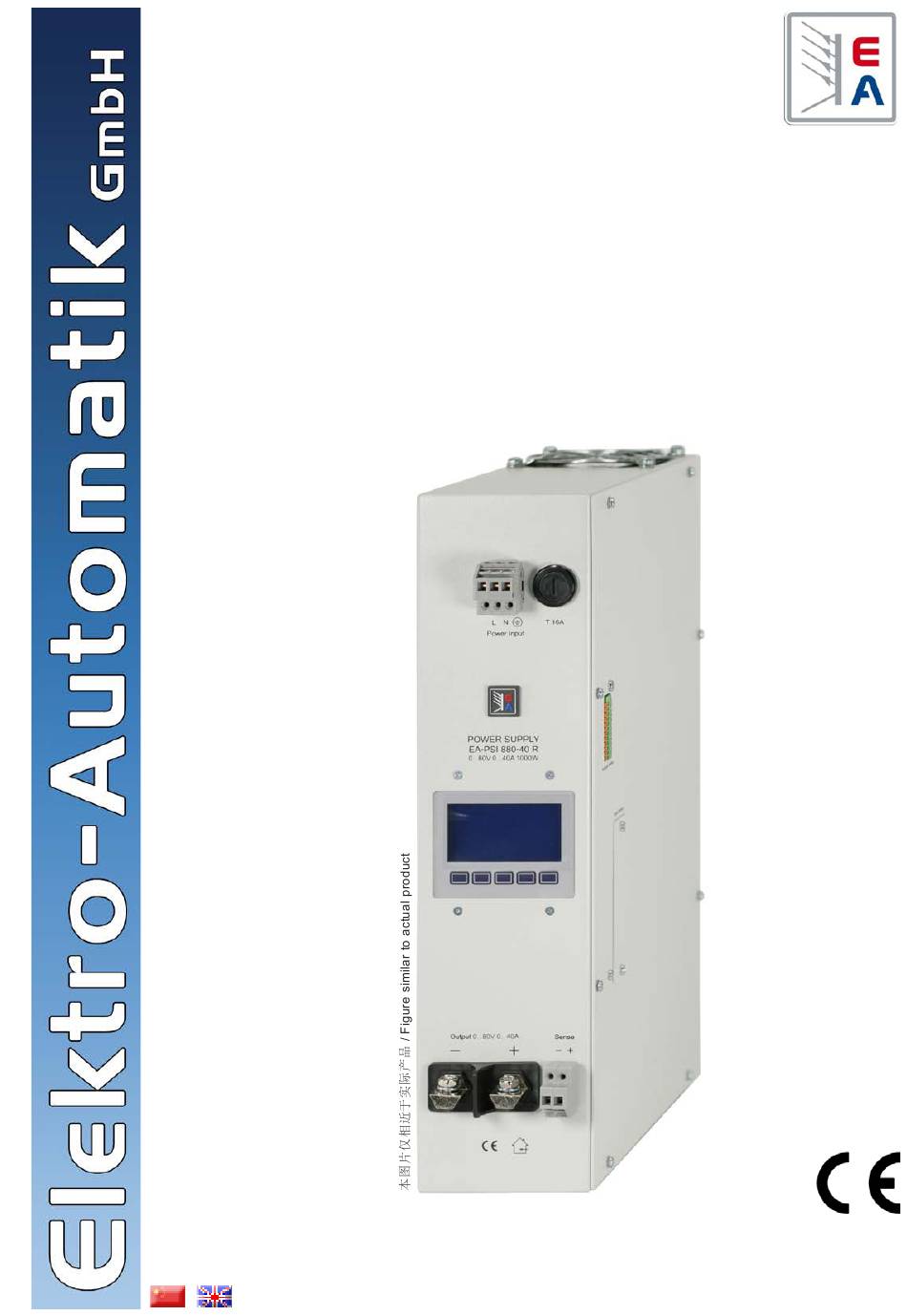

- Page 1 产品说明书 Instruction Manual EA-PSI 800 R 1000W / 1500W EA-PSI 880-40R : 21 540 407 EA-PSI 880-60R : 21 540 408 EA-PSI 8360-10R : 21 540 409 EA-PSI 8360-15R : 21 540 410...
- Page 3 关于 Elektro-Automatik GmbH & Co. KG 安全说明 Helmholtzstrasse 31-33 41747 Viersen • 负载线的直径必须符合产品的额定输出电流。 Germany • 请避免给产品带来任何损坏，请勿将金属元件 电话：+49 2162 / 37850 插入通风槽，请勿阻挡通风槽！ 传真：+49 2162 / 16230 • 只有专业技术人员方可执行市电连接。 网址：www.elektroautomatik.cn • 只能选用合适的连线，按照通用安全措施连到 邮箱：ea1974@elektroautomatik.cn 市电。 • 请避免直接接触太阳光和湿气。 © Elektro-Automatik • 如果未装接口卡，必需盖上插槽盖，以免有人 严禁再版、复印或部分错误地使用该说明书，否则 触摸产品内部。...
-
Page 4: Table Of Contents
目录 页码 1..一般信息..................5 1.1...简介..................5 1.2...目检..................5 1.3...供应清单..................5 2..安装....................5 2.1...安装..................5 2.2...与市电的连接.................5 2.3...直流输出端和感测端的连接..............5 2.4...模拟接口的连接................5 3..功能描述..................6 3.1...一般信息..................6 3.2...远程感测.(Remote.sense)..............6 3.3...过压保护.(OVP)................6 3.4...过温.(OT)..................6 3.5...电源断电后的输出恢复.................6 3.6...欠压监控..................6 3.7...控制位置..................6 3.8...可配置的电压分布图................7 3.9...技术规格..................8 3.10..产品结构图...................9 4..操作.....................11 4.1...控制和显示面板................11 4.2...电压分布图的选择................11 4.3...编辑电压分布图................12 4.4...调节设定电流................12 4.5...直接对电压的调整................12 4.6...设置菜单..................12 4.7...报警..................14 5..远程控制..................14 5.1...数字远程控制................14 5.2...模拟远程控制................14 6..其它应用..................16 6.1...串联..................16 6.2...并联..................16 7..其它. -
Page 5: 一般信息
关于产品 1.. 一般信息 连线夹紧步骤： 1.1. 简介 PSI 800 R系列微处理器控制电源,专门设计成墙挂 式结构，用风扇冷却。 其功能主要集中于工业用途。意即，本产品在断电 后仍可按最后设定继续工作。 本系列所有型号有固定的电压范围，以及全电压范 围。可在一定限定范围内配置固定的电压范围，全 范围电压不受限，供应100%的额定电压。 电源输出端有短路保护和过载保护。为保护负载， 本产品还具有过压保护（OVP）。一旦出现过温 （OT），电源输出关闭，直至温度冷却，才自动 打开。 本产品还配有一模拟接口和默认扩展插卡槽，它能 通过像USB，RS232或CAN的数字接口进行远程控 制和监控。 1.2. 目检 收到本产品后，请检查是否有外观受损痕迹。如 有，请不要操作本产品，应立即联系您的供应商。 2.4. 模拟接口的连接 1.3. 供应清单 产品顶部的12针模拟接口也采用按压夹紧型端子。 1 x 电源供应器 适合安装0.1mm² (26 AWG)至0.5mm² (20 AWG)直 1 x 印刷版使用说明书 径的连接线。如果可以，线尾请套上线套。... -
Page 6: 功能描述
关于产品 3.. 功能描述 3.6. 欠压监控 3.1. 一般信息 可在两个阀值范围内监控欠压状态。每次打开输出 且过250ms后就激活该功能。 本电源可预先配置成输出0V输出电压和100%输出 电流。 打开输出后，输出电压位于第一个欠压阀值（„UV warning“）以下，显示器会出现一个警告 。直 输出电压被控制在可调欠压范围内。 到用 按钮确认后方消失。这可防止未发现的 控制面板可用来设定状态，设置产品和调节输出 错误。如果不再有错误出现，且出现的错误已被确 值。而且经内置模拟接口或另外的选择--数字接口 认，警告才消除。 卡，能远程控制产品。 shutdown“）以 如果电压降至第二个欠压阀值（„UV 3.2. 远程感测.(Remote.sense). 下，并关闭了输出，则会产生一警告。此时以 和 模拟接口的“ERROR”引脚指示出来。 为补偿负载线上的压降，产品前板还具有一远程感 确认报警后输出方可再次打开。 测输入端。按正确极性连线到此，可感测负载的电 压。远程感测端可补偿一定量的电压。关于补偿电 3.7. 控制位置 压值请参考产品技术规格。 控制位置是指可访问产品的地方。本系列产品有多 不用该感测输入端时，就让它空着，不需连跳线到 个控制位置，通过显示屏上的状态文本可显示： 输出端。 •... -
Page 7: 可配置的电压分布图
操作产品 3.8. 可配置的电压分布图 本产品还配有数个电压分布图，可预先进行配置， 以适用一般应用。最上面的分布图可在全额范围 内，即0...100%，设置电压和电流。其它分布图也 可配置，但须在一限定电压范围内配置。见下表。 所有分布图内还有一个OVP阀值设定值和两个欠压 阀值。分布图根据产品的额定输出电压而定。 详见下表。 PSI880-40R, PSI880-60R PSI8360-10R, PSI8360-1 电压范围 分布图 分布图 Name 0..80V Name 0..360V U adj max 80.00V 14.40V 28.80V 43.20V 57.60V U adj max 360.00V U adj min 0.00V 9.60V 19.20V 28.80V 38.40V U adj min 0.00V... -
Page 8: 技术规格
操作产品 3.9. 技术规格 PSI 880-40R PSI 8360-10R PSI 880-60R PSI 8360-15R 电源输入 90….264V 90….264V 90….264V 90….264V 输入电压 45….65Hz 45….65Hz 45….65Hz 45….65Hz 输入频率 >0.99 >0.99 >0.99 >0.99 功率因数值 230V时输入电流 约4.8A 约4.8A 约7.5A 约7.5A 100V时输入电流 约11.4A 约11.4A 约11.4A 约11.4A 输入保险丝 输出 - 电压 额定电压... -
Page 9: 产品结构图
操作产品 3.10.产品结构图 注意： 90mm 此图显示的是未装数字接口的产品图。若使用模拟 或数字接口，需在产品右边留出一定位置安装线。 T16A Power Input POWER SUPPLY PSI 880-40 R 0...80V 40A 1000W Share Sense Output 0...80V 0...40A 64mm 104mm 图1. 前视图 PSI 800 R系列 日期：09-13-2013 产品操作说明... - Page 10 操作产品 图 2. 带模拟和数字接口的产品右视图 PSI 800 R系列 日期：09-13-2013 产品操作说明...
-
Page 11: 操作
操作产品 4.. 操作 4.1. 控制和显示面板 4.1.1.面板显示器布局 4.2. 电压分布图的选择 显示和控制面板被分为设定值、实际值、输出状 注意：只有当输出=关闭时方可转换电压分布图。 态、产品状态、按钮分配和按钮这些区域。 通过主显示屏上的 按钮可进入电压分布图选 按钮分配条可根据用户选择交互变换，并通过按钮 择菜单。 下方的指定文本或符号指示出来。 显示器的左上半区显示大写的输出电压相关值。直 接在相关设定值的下方。当输出关闭时，实际电压 值旁的„CV“指示恒压操作。 显示器的右上半区显示大写的输出电压相关值。直 接在相关设定值的下方。当输出关闭时，实际电流 值旁的„CC“指示恒流操作。 电压值区域的下方是实际功率。但无可调功率设定 值。 输出状态、其它状态（报警，警告）和控制位置（ 见章节3.7）显示于右下区。 只有第一个电压分布图（这儿为：0...65V）才提供 输出值全额范围的调节。 其它分布图允许调节，但是只能在某特定范围内（ 见第7页表格）调节电压。用 按钮选择需要 的分布图，然后用 按钮提交。显示器返回正 常界面，而输出值变为分布图下调节的数值。 若按下 按钮，则打开选定的分布图进行调节。 PSI 800 R系列 日期：09-13-2013 产品操作说明... -
Page 12: 编辑电压分布图
操作产品 4.3. 编辑电压分布图 4.5. 直接对电压的调整 用 按钮选定即将调节的参数。推动 按 在主显示器下，也可通过 按钮直接进入输出电 压的调节。它跳入当前选定的电压分布图，选择电 钮，选定的参数变为可调，按下 按钮可提交 压后可调节。 或用 按钮终止操作（数值未提交出去）。 提交或终止调节如上述“4.3 编辑电压分布图”方 更改参数 式一样执行。 使用 按钮后，可对选定参数在其限制范围内进 行调节。 4.6. 设置菜单 用 按钮进入设置菜单。菜单结构和默认设置在 下页图中有详述。 若选定了一个需调节的参数，用 和 按钮 增加或减少当前带标记的小数位（光标所在位）， 注意：设定的修改仅可当输出=管不时方可执行。 用 按钮可移动光标位置。 4.6.1.“General.settings”菜单项 按钮终止调节，并回到前菜单。 „General Settings“项可使用户在电源已打开的条件 为提交菜单下的已调节值，必须用 按钮。... - Page 13 操作产品 4.6.3.“Communication”菜单项 4.6.2.“Analogue.interface”菜单项 如果产品配有数字接口卡，可用该菜单配置通讯设 该选项配置模拟接口。模拟输入和输出脚可在普通 置。在另外一份接口卡用户指南中有详细解释。 0..5V和0..10V控制电压范围下工作。0..5V的分辨 率和精确度只有0..10V的一半。 4.6.4.“Options”菜单项 Analogue in./out. (默认：0...10V) 该菜单项可将产品重设为默认设置，以及用pin码锁 若选了Analogue voltage = 0...10V，不管是选定哪 定控制面板。 个电压分布图，模拟输入和输出脚接受对应0...10V Reset configuration 的0...100%额定值。 Analogue voltage = 0...5V选项也对应地工作。若 若选择YES为„Are you sure?“确认提示的回答，所 选择0..5V，>5V的电压会被剪切到100%额定值。 有可编辑参数都重设为默认值。若选NO，则所有 设定保持不变。 注意：只有当电压配置文档1被选定时模拟远程控 配置重设后，必须再次提交所选电压分布的„U 制才工作。否则会产生一 报警。 output“值。 Digital inputs (默认：LOW) Lock setup 可选择低态动作或高态动作的数字输入脚。...
-
Page 14: 报警
操作产品 5.. 远程控制 4.7. 报警 5.1. 数字远程控制 所本产品会通过 符号，缩写，以及模拟接口的 可供用户选择的还有数字接口卡（USB，RS232或 输出引脚ERROR，在显示器上指示出不同的报警。 CAN），用它可完全远程控制和监控产品。关于其 用户必须使用 按钮确认这些报警信息。有些报 功能和技术规格详情请见接口卡的用户手册。 警信息(OT, OVP) 会关闭输出，但是确认报警后可 在此打开。 利用CAN，可将多台电源联网。 „General settings“菜 有一例外就是OT报警，如果在 5.2. 模拟远程控制 单下„OT disappear“选项已设为„auto ON“，产品冷 根据所选控制电压范围（见章节“4.6 设置菜 却将自动打开输出。 单”），通过0...10V或0...5V控制电压，将控制输 出电压和电流的设定值赋予设定值输入脚VSEL和 4.7.1.报警类型 CSEL。 - 因过热而过温关断 根据所选控制电压范围（见章节“4.6 设置菜 - 因内部或外部原因而过压关断 单”），通过0...10V或0...5V控制电压，将实际输... - Page 15 操作产品 5.2.2.模拟接口应用举例 设定值1 注意：连接模拟接口的引脚时，建议使用如下直径 的连线： 0,1mm （ AWG26 ）至 0,5mm （ AWG20 ）。 远程打开/关闭输出 该输入脚在未激活远程控制时关闭电源输出，除非 控制模式设为local（也可见章节3.7）。如果输入脚 配置成LOW（也可见章节4.6.2），只有打开触点或 释放开关才能再次打开电源输出。 这个例子显示如何用参考电压（VREF）和设定值输 引脚8的触点/开关优先于“On”按钮。 入脚上的电位器来控制设定值。 电位器阻值应为10kOhm或更高。 监控电压和电流 设定值2 根据设置菜单下电压范围的选项，模拟监控输出脚 输出0...5V或0...10V电压，对应额定值的0...100%。 这个例子显示如何通过外部电压源控制电压和电 参考脚为模拟地（AGND）。 流。 严禁连接 >12V 的电压至这些输入脚！ 注意！ 根据设置下的电压范围选项，>10V或>5V的设定值 会被限定为100%额定值。 PSI 800 R系列 日期：09-13-2013 产品操作说明...
-
Page 16: 其它应用
操作产品 6.. 其它应用 7.. 其它 6.1. 串联 7.1. 其它附件和选项功能 可将多台同型号产品串联在一起，但要遵守下列规 本系列产品可供下列附件： 则： a) 数字接口卡 • 无主-从操作 还可供配USB，RS232或CAN 用可插拔式数字接口 • 模拟接口的地不准相互连接。这也适用于模拟 卡。每款型号都有一接口卡插槽。 接 口的所有其它信号地。如果需要远程控制， 可使用隔离放大器，并联控制所有产品。 7.2. 固件更新 • 任何承受负载电流的导体直径必须符合该产品 只有当产品出现错误行为或者应用新功能时才需进 最大的额定输出电流。 行产品固件更新。 • 任何产品的负极直流输出对地（PE）电压不能 要更新一台产品固件，需要用到某一数字接口卡， 超过300V。 新的固件文档，称作“更新工具”的Windows软 件。 6.2. 并联 下列这些接口卡才能用于固件更新： 注意！只有同型号（输出电压和电流相同）产品方... - Page 17 About Safety instructions Elektro-Automatik GmbH & Co. KG Helmholtzstrasse 31-33 • The cross section of the load leads has to match 41747 Viersen the nominal current of the device! Germany • Avoid any damage to the device, do not insert me-...
- Page 18 Series connection ............................30 Parallel connection ............................30 7. .Miscellaneous ..............................31 Accessories and options ..........................31 Firmware update ............................31 © 2006, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten Instruction Manual Date: 09-13-2013 PSI 800 R Series...
-
Page 19: General
The microprocessor controlled power supplies of the The device is designed for wall mount. It is required PSI 800 R series are designed for wall mount and to mount it in a way that allows unimpeded air flow work with fan cooling. -
Page 20: Analog Interface Connection
Remote sense In order to compensate voltage drops along the load leads, the device features remote sense inputs on © 2006, Elektro-Automatik GmbH & Co. KG the front. Here the sensed voltage from the load Irrtümer und Änderungen vorbehalten is connected with correct polarity. Remote sense can compensate up to a certain level. -
Page 21: Undervoltage Supervision
0.. Inom 0.. Inom 0.. Inom 0.. Inom 0.. Inom 0.. Inom 9.60V 52.80V 396.00V 26.40V 52.80V 66.00V 121.00V 242.00V 0.00V 0.00V UV warning 0.00V 0.00V 0.00V 0.00V 0.00V 0.00V 0.00V 0.00V UV alarm 0.00V 0.00V 0.00V 0.00V 0.00V 0.00V not editable Instruction Manual Date: 09-13-2013 PSI 800 R Series... -
Page 22: Technical Specifications
<2000m Analogue programming 0…5V oder 0…10V, umschaltbar Input range Accuracy <0.2% © 2006, Elektro-Automatik GmbH & Co. KG * Related to the corresponding nominal value Irrtümer und Änderungen vorbehalten All values are typical values Instruction Manual Date: 09-13-2013 PSI 800 R Series... -
Page 23: Mechanical Drawings
T16A Power Input POWER SUPPLY PSI 880-40 R 0...80V 40A 1000W Share Sense Output 0...80V 0...40A 64mm 104mm Figure 1. Front Instruction Manual Date: 09-13-2013 PSI 800 R Series... - Page 24 Handling the device © 2006, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten Figure 2. Side view from the right, with analogue and dig..interface Instruction Manual Date: 09-13-2013 PSI 800 R Series...
-
Page 25: Operation
The display will return to normal and the output values are changed to the ones as adjusted in the profile. Instruction Manual Date: 09-13-2013 PSI 800 R Series... -
Page 26: Editing A Voltage Profile
ON, the output will automatically switch on again after an overtemperature condition has oc- cured and is gone again. With setting OFF, the output © 2006, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten will remain off and has to be switched on manually. - Page 27 HIGH. See the technical >5V are clipped to 100%. specs table of the analogue interface for details. Note: analog remote control is only possible with voltage profile 1 selected. Otherwise, an alarm is generated. Instruction Manual Date: 09-13-2013 PSI 800 R Series...
-
Page 28: Alarms
In order to pull those down to GND, a low-resistive contact or switch like from a relay or transistor etc. is required. Digital outputs of a PLC or similar may not © 2006, Elektro-Automatik GmbH & Co. KG suffice here. Consult the technical documentation Irrtümer und Änderungen vorbehalten of your controlling hardware. - Page 29 Reference is analogue ground (AGND). 4.6.2), then the power output can only be switched on again by opening the contact or releasing the switch. The contact/switch on pin 8 overrides button „ON“. Instruction Manual Date: 09-13-2013 PSI 800 R Series...
-
Page 30: Other Applications
Set values >10V or >5V, depending on the voltage © 2006, Elektro-Automatik GmbH & Co. KG or digital interface. When reading actual values, range selection in the setup, are clipped to 100% Irrtümer und Änderungen vorbehalten... -
Page 31: Miscellaneous
The update tool will guide the user through the semi-automatic update process. Instruction Manual Date: 09-13-2013 PSI 800 R Series... - Page 32 EA-Elektro-Automatik GmbH & Co. KG 研发 - 生产 - 销售一体化 Helmholtzstraße 31-33 41747 Viersen Germany Tel: +49 2162 / 37850 Fax: +49 2162 / 16230 ea1974@elektroautomatik.cn www.elektroautomatik.cn...
