September 28, 2004

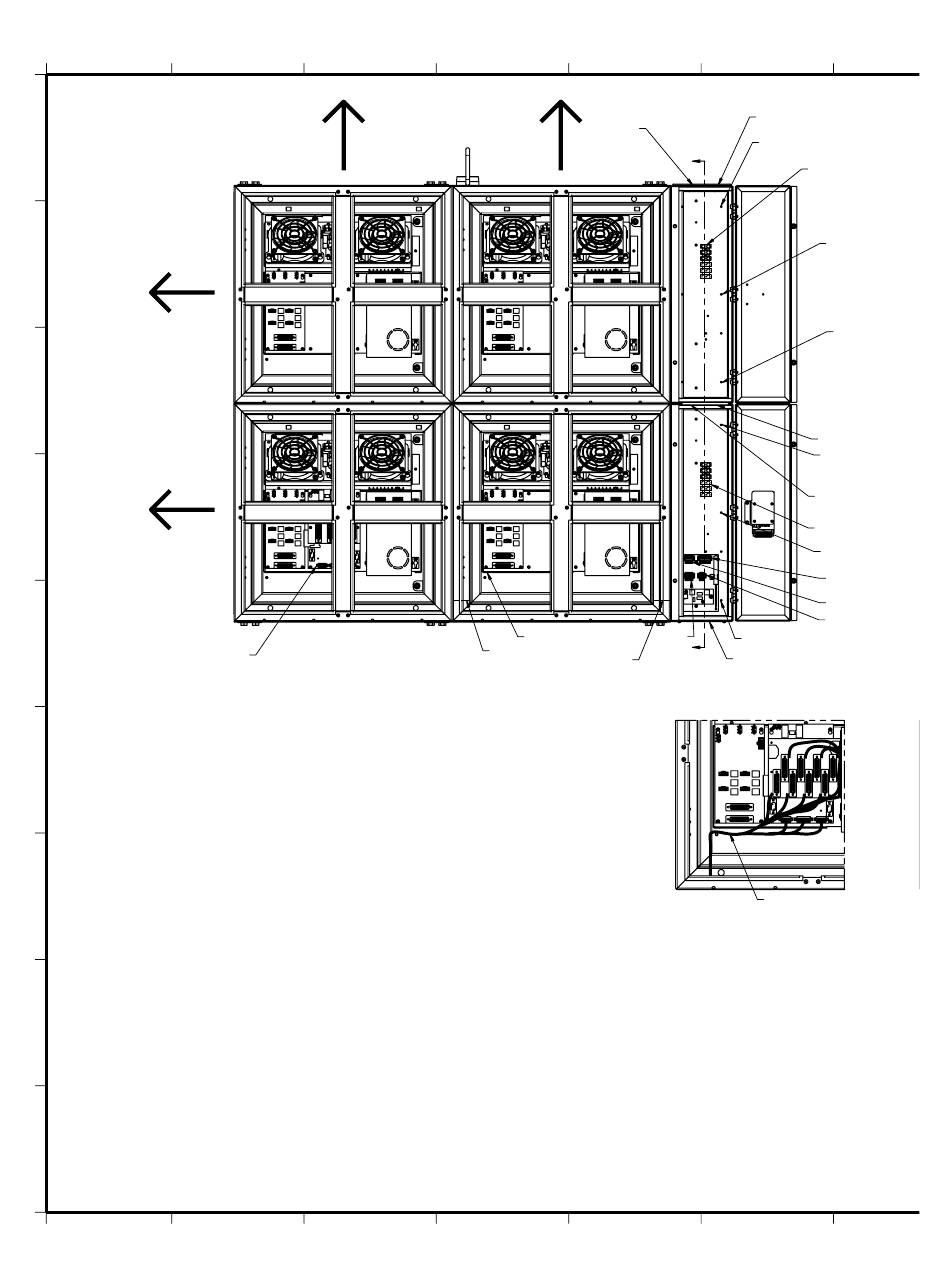

Right wireway multi-cube wiring diagram (11800000-05, revision E, sheet 1 of 2)
13
I
H
G
F
E
CONTROLLER BOARD (PCB4)
D
C
NOTES:
1) ALL WIRES MUST BE ROUTED FROM THEIR ORIGIN TO THE HINGE AND THEN CONTINUE (AS SHOWN IN DETAIL B) TO ALLOW DOOR TO OPEN TO ITS FULLEST EXTENT.
B
2) ON COMPLETION OF WIRING, APPLY ANTI-CORROSION SPRAY (P/N 67010018) TO ALL AC ADAPTER BOARDS (P1-P5), ALL TERMINAL BLOCKS, CONTROLLER BOARD (P1),
ALL POWER SUPPLY TERMINALS (PS), ALL TURBO BOARD CONNECTIONS (TB1-TB7 AS NEEDED), AND ALL DRIVER BOARD CONNECTIONS (P3-P4).
BE CAUTIOUS NOT TO SPRAY ANY LABELS AS THE ANTI-CORROSION SPRAY WILL DAMAGE THE LABEL'S ADHESIVE. APPLY AS A FINE MIST ONLY OVER THE WIRE
CRIMP (MORE IS NOT BETTER).
3) ALL GROUND CONNECTORS (GND1, GND2, AND GND3 IN EVERY MODULE) REQUIRE A STAR WASHER (P/N 61820017A) BETWEEN PANELS AND CONNECTORS AND
BETWEEN TWO CONNECTORS. USE SCREW (P/N 61230641) FOR CONNECTIONS.
4) ALL GROUND CONNECTIONS (GND1 AND GND2 IN EVERY WIREWAY) REQUIRE A STAR WASHER (P/N 61820017A) BETWEEN PANELS AND CONNECTORS AND BETWEEN
TWO CONNECTORS. USE NUT (P/N 61620025) FOR CONNECTIONS.
5) FOR AC WIRING USE AID 11800000-09 AND TABLE ON PAGE 2.
A
6) TIE WRAP TURBO AND AC WIRES IN WIREWAY AS NECESSARY. USE ANCHOR 63100029 WITH NUT 62512603 (SEE DETAIL M).
7) REMOVE PROTECTIVE CAP FROM PCB1-SW1.
8) APPLY RTV (P/N 66000002) TO PCB1-P2 (UNUSED TERMINAL PINS) ON THE LEFT END CUBE.
13
40
12
11
COLUMN 2 (C2)
MULTI MODULE FRONT VIEW
12
11
AlphaEclipse 3600 Series A Sign Installation Instructions (9711-8001C)
10
9
W2 - H4
L1C1 - GND3
L1C1 - GND2
L1C1 - GND1
(INTERNAL TAB)
(INTERNAL TAB)
COLUMN 1 (C1)
10
9
8
W2 - H3
W2 - GND11
A
TB2
GND 13
LINE 2 (L2)
W2 - GND12
W1 - H3
W1 - GND11
W1 - H4
LINE 1 (L1)
TB1
GND 13
TB12
TB11
TB14
TB13
W1 - GND12
A
WIREWAY
TIE WRAP TOGETHER
DETAIL V
EIGHT CHANNEL CONTROLLER
TYPICAL WIRE ROUTING
8
7
7
