Introduction
DEL bicolore : Vert (non clignotant) = Normal ;
Rouge (clignotant) = Alarme
Touche
Précédent
Touche
Silence
f-03a.eps

Panneau de commande

Les composants du panneau de commande du système TLS-50 sont représentés à
la Figure 2, page 3. En cas d'activation d'une alarme, la DEL rouge du panneau de
commande se met à clignoter, tandis qu'un avertisseur sonore situé à l'intérieur de la
console retentit.
VEEDER-ROOT
FONCTIONS NORMALES
T1 VOL :
Écran à cristaux liquides
L'écran à cristaux liquides du panneau de commande comporte deux lignes. Lorsque le
système affiche le menu principal (situé au sommet de la hiérarchie), la ligne du haut
indique l'état du système et/ou contient des messages d'alarme. La ligne du bas con-
tient des paramètres d'inventaire relatifs aux réservoirs. Lorsque le système affiche l'un
des trois sous-menus de configuration, la ligne du haut indique le nom du sous-menu
actif, tandis que celle du bas indique le paramètre de configuration courant.

Bloc de touches

Les touches du panneau avant permettent de faire défiler l'affichage des paramètres du
réservoir et de modifier la configuration du système.
9889 L

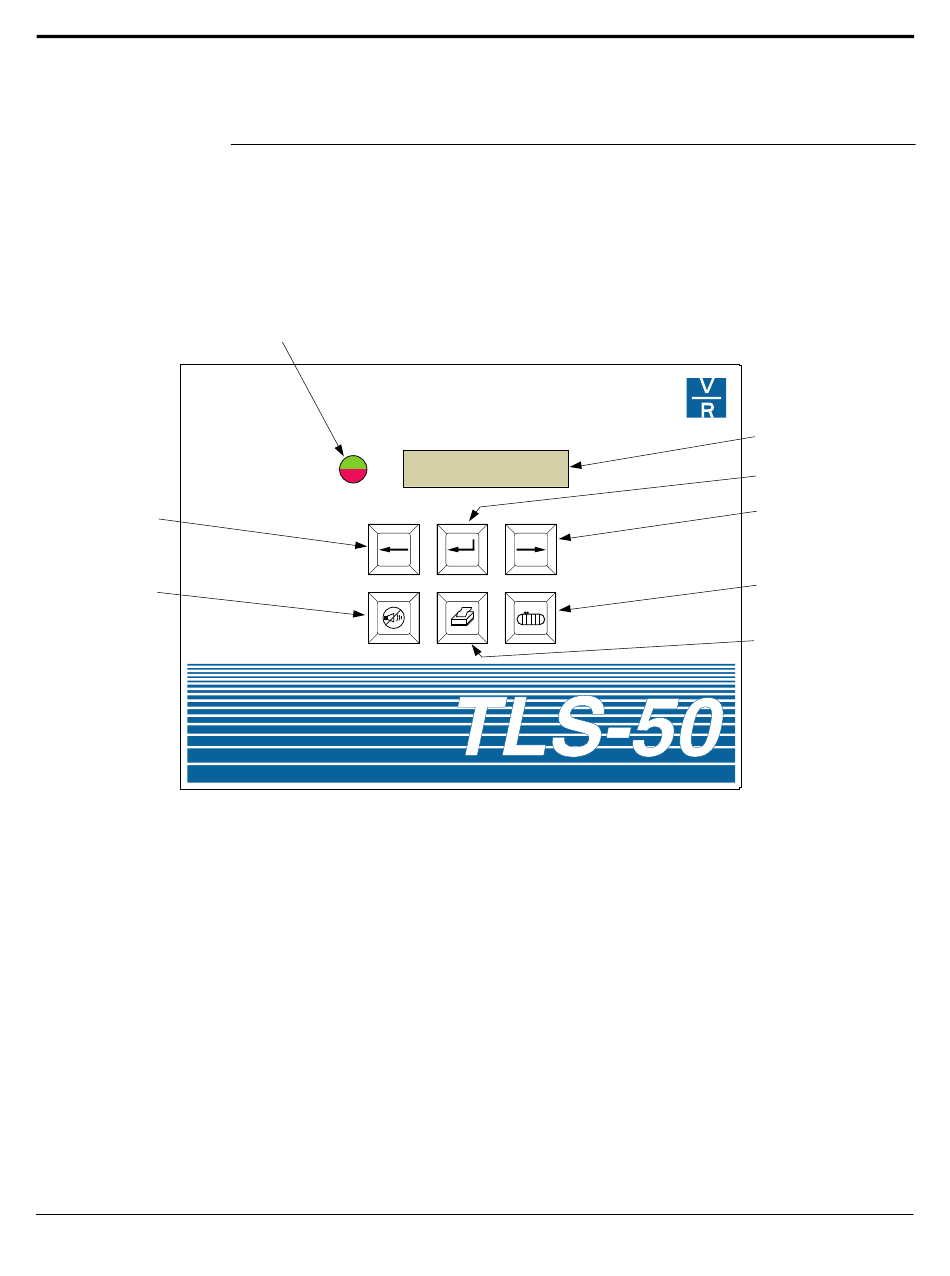

Figure 2. Panneau de commande du système TLS-50
Panneau de commande
Écran à
cristaux
liquides
Touche
Entrée
Touche
Suivant
Touche
Réservoir
Touche
Impression
(Vide sur les
consoles sans
l'interface série
optionnelle)
3
