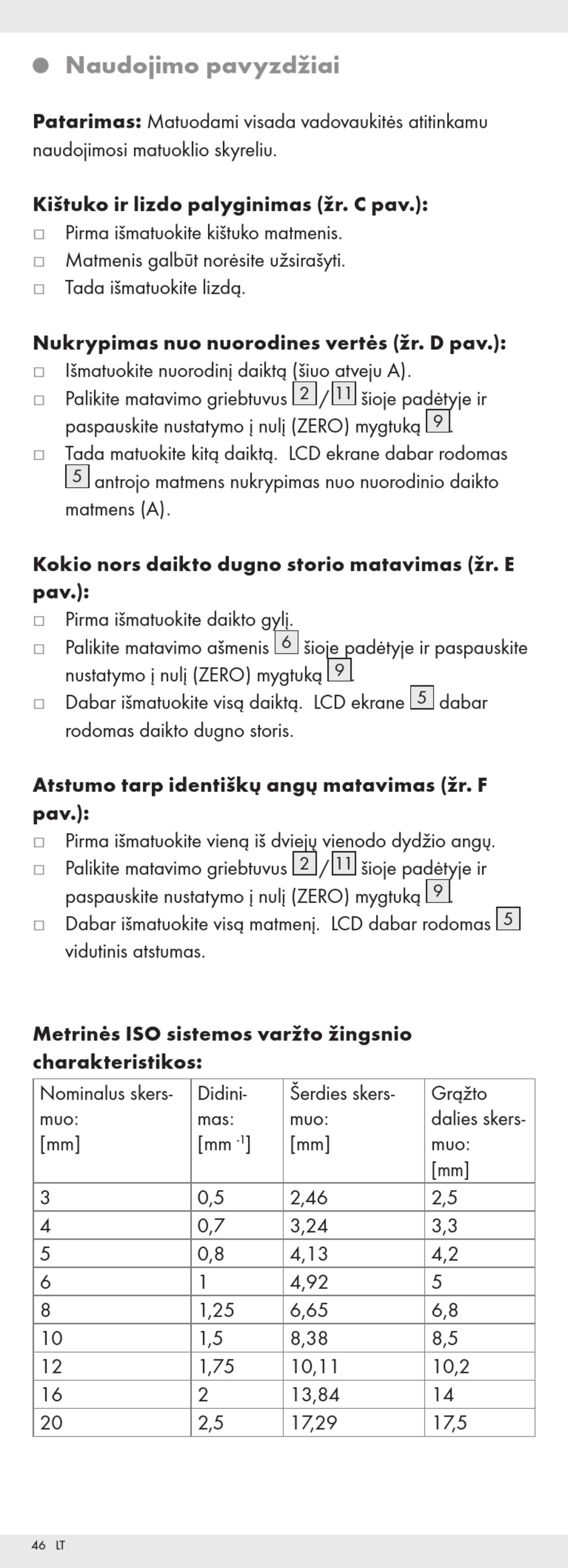

Naudojimo pavyzdžiai
Q
Patarimas: Matuodami visada vadovaukitės atitinkamu
naudojimosi matuoklio skyreliu.
Kištuko ir lizdo palyginimas (žr. C pav.):
j
Pirma išmatuokite kištuko matmenis.
j
Matmenis galbūt norėsite užsirašyti.
j
Tada išmatuokite lizdą.
Nukrypimas nuo nuorodines vertės (žr. D pav.):
j
Išmatuokite nuorodinį daiktą (šiuo atveju A).
j
Palikite matavimo griebtuvus
paspauskite nustatymo į nulį (ZERO) mygtuką
j
Tada matuokite kitą daiktą. LCD ekrane dabar rodomas
5
antrojo matmens nukrypimas nuo nuorodinio daikto
matmens (A).
Kokio nors daikto dugno storio matavimas (žr. E
pav.):
j
Pirma išmatuokite daikto gylį.
j
Palikite matavimo ašmenis
nustatymo į nulį (ZERO) mygtuką
j
Dabar išmatuokite visą daiktą. LCD ekrane
rodomas daikto dugno storis.
Atstumo tarp identiškų angų matavimas (žr. F
pav.):
j
Pirma išmatuokite vieną iš dviejų vienodo dydžio angų.
j
Palikite matavimo griebtuvus
paspauskite nustatymo į nulį (ZERO) mygtuką
j
Dabar išmatuokite visą matmenį. LCD dabar rodomas
vidutinis atstumas.
Metrinės ISO sistemos varžto žingsnio
charakteristikos:
Nominalus skers-
muo:
[mm]
3
4
5
6
8
10
12
16
20
46 LT
2
6
šioje padėtyje ir paspauskite
2
Didini- Šerdies skers-
mas: muo:
[mm ] [mm]
-1
0,5 2,46
0,7 3,24
0,8 4,13
1 4,92
1,25 6,65
1,5 8,38
1,75 10,11
2 13,84
2,5 17,29
11
/ šioje padėtyje ir
9
.
5
11
/ šioje padėtyje ir
9
.
dabar
9
.
5
Grąžto
dalies skers-
muo:
[mm]
2,5
3,3
4,2
5
6,8
8,5
10,2
14
17,5
