Przekrój przewodów obwodu sterującego i momenty dokręcania
Tabela 7.3 Przekrój przewodów obwodu sterującego i momenty dokręcania
Płytka
zacis Zacisk
ków
TB1-1 PS, S1 - S7, SN, SC, SP
AM, AC, A1, A2, +V, H1, H2,
TB1-2
HC
MP, RP, AC, D+, D-, P1, C1, P2,
TB1-3
C2
TB2 MA, MB, MC
Tulejkowe końcówki zaciskowe
Podczas podłączania końcówek zaciskowych należy umieścić tuleję izolacyjną na przewodzie.
W Tabela 7.4 podano zalecane wymiary zewnętrzne i numery modeli końcówek zaciskowych.
Należy używać CRIMPFOX 6, narzędzia do zaciskania produkcji firmy PHOENIX CONTACT.

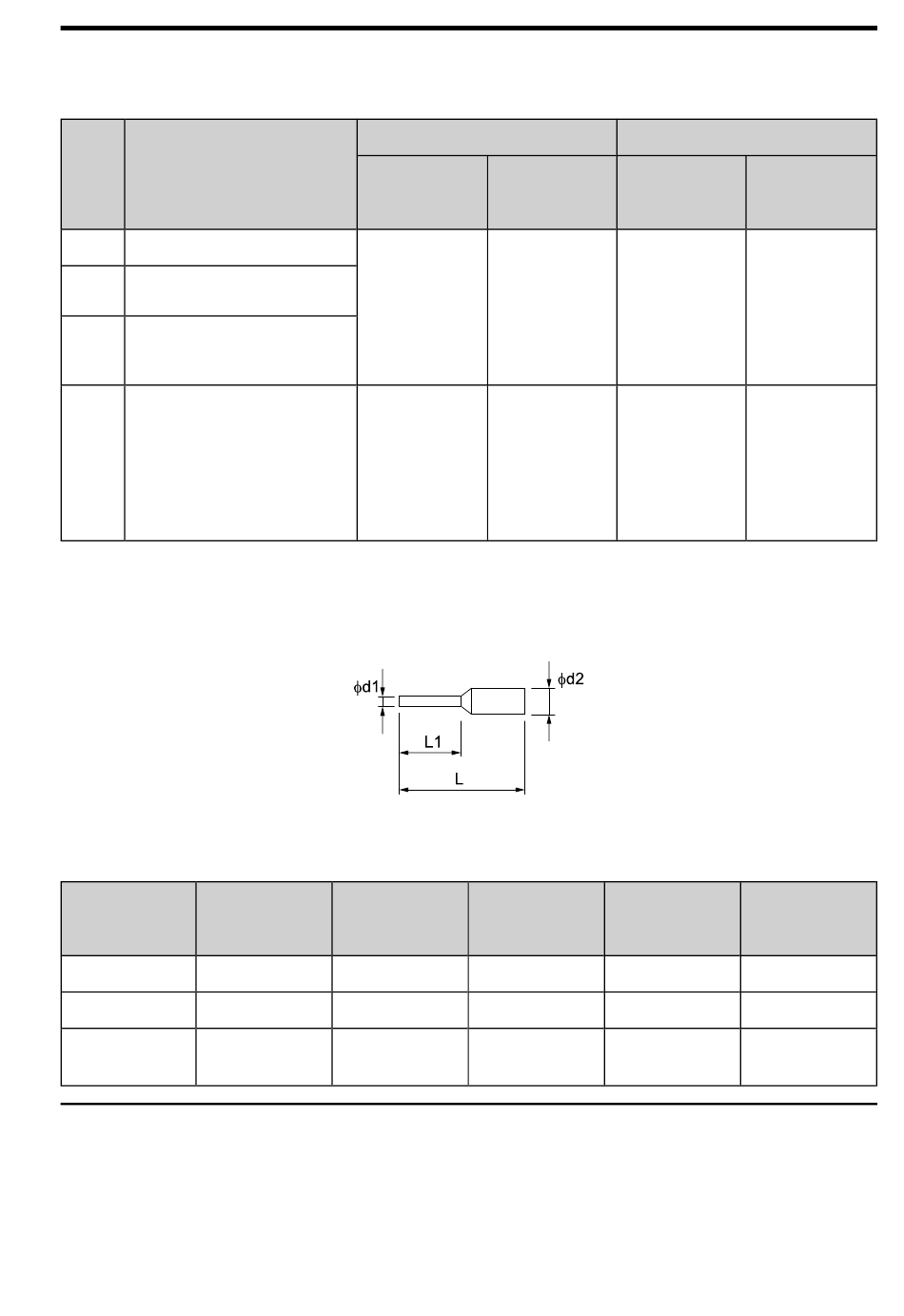

Rysunek 7.3 Wymiary zewnętrzne końcówek zaciskowych
Przekrój
przewodu
mm 2 (AWG)
0.25 (24) AI 0.25-8YE
0.34 (22) AI 0.34-8TQ
AI 0.5-8WH,
0.5 (20)
AI 0.5-8OG
◆

Uruchamianie falownika

■
Konfigurowanie falownika w trybie ustawień ogólnego przeznaczenia
Parametry falownika są podzielone na grupy oznaczone literami od A do U. W celu ułatwienia
konfiguracji tryb ustawień [STUP] obejmuje jedynie najczęściej wykorzystywane parametry.
