6 Čeština
Průřezy vodičů a utahovací momenty předepsané normami UL viz
and Tightening Torques (for UL Standards) na straně
■
Nainstalujte měnič podle směrnice EMC
Když měnič bude jako samostatná jednotka nebo bude nainstalován ve větším zařízení, modely
měniče 2xxxE, BxxxE a 4xxxE nainstalujte podle tohoto postupu tak, aby splňovaly směrnici
EMC.
1.
Měnič nainstalujte na uzemněnou kovovou desku.
2.
Proveďte zapojení měniče a motoru.
3.
Zapněte spínač filtru EMC.
4.
Uzemněte stínění vodiče na straně měniče a na straně motoru.
A - Měnič
B - Maximální délka kabelů
C - Motor
Maximální délka kabelu mezi měničem a motorem: Vodič nechávejte pokud
*1
možno co nejkratší.
2xxxE, 4xxxE: 20 m (65,6 stop)
BxxxE: 10 m (32,8 stop)
5.
Pro uzemnění měniče a motoru ke kovové desce použijte kabelovou příchytku.
Oznámení:
Přesvědčte se, že ochranný zemnicí vodič splňuje technické specifikace nebo místní bezpečnostní normy.
6.
Pro snížení harmonického zkreslení zapojte střídavou nebo stejnosměrnou tlumivku.
Oznámení:
Aby byla zachována shoda s normou IEC/EN 61000-3-2 na modelech měniče 2001 až 2006, 4001 až 4004,
nainstalujte stejnosměrnou síťovou tlumivku.
172
Tabulka 6.7 Ikony pro identifikování tvarů šroubů
Ikona

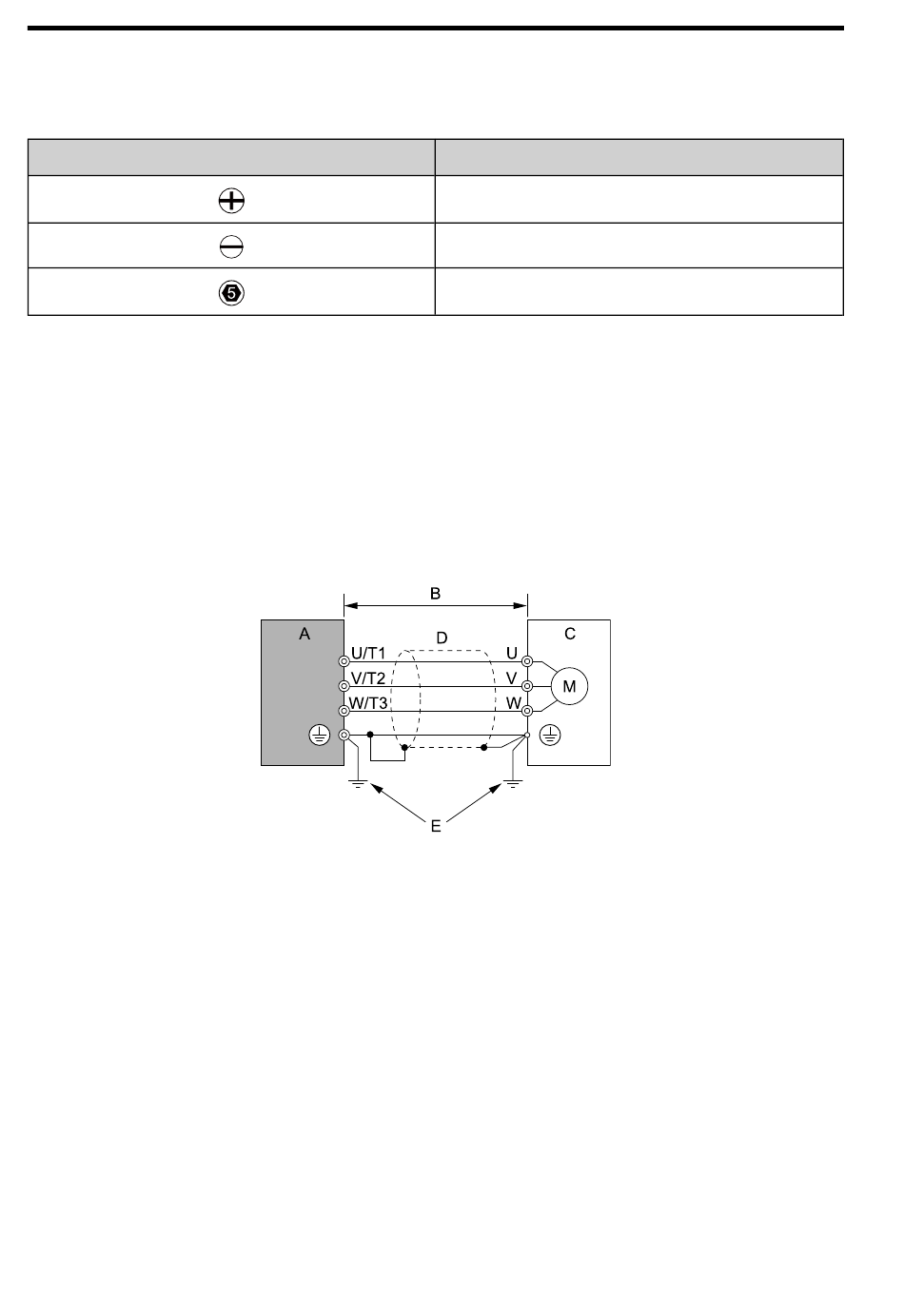

Obrázek 6.6 Zapojení měniče a motoru.
YASKAWA TOMPC71061753A YASKAWA AC Drive GA500 Installation and Operation Instruction
296.
+/-
S drážkou (-)
S vnitřním šestihranem (WAF: 5 mm)
D - Kovový kabelovod
*1
E - Zemnicí vodič
Main Circuit Wire Gauges
Tvar šroubu
