9 Türkçe
*1
Üç Faz 200 V sınıfı ve 400 V sınıfı sürücüleri için, opsiyonları sürücüye bağlamak üzere
-, +1, +2, B1 ve B2 terminallerini kullanın. Tek Faz 200 V sınıfı sürücüler için,
opsiyonları sürücüye bağlamak üzere -, +1, B1 ve B2 terminallerini kullanın.
UYARI
B2, -, +1, +2 ve +3 terminallerine bağlayın. AC gücünü bu terminallere bağlamayın. Yanlış kablolama
sürücüye zarar verebilir ve yangından ciddi yaralanmaya veya ölüme neden olabilir.
*2
Devre koruması için, ana devre ana devreye temas edebilecek yüzey kasadan ayrılır.
250

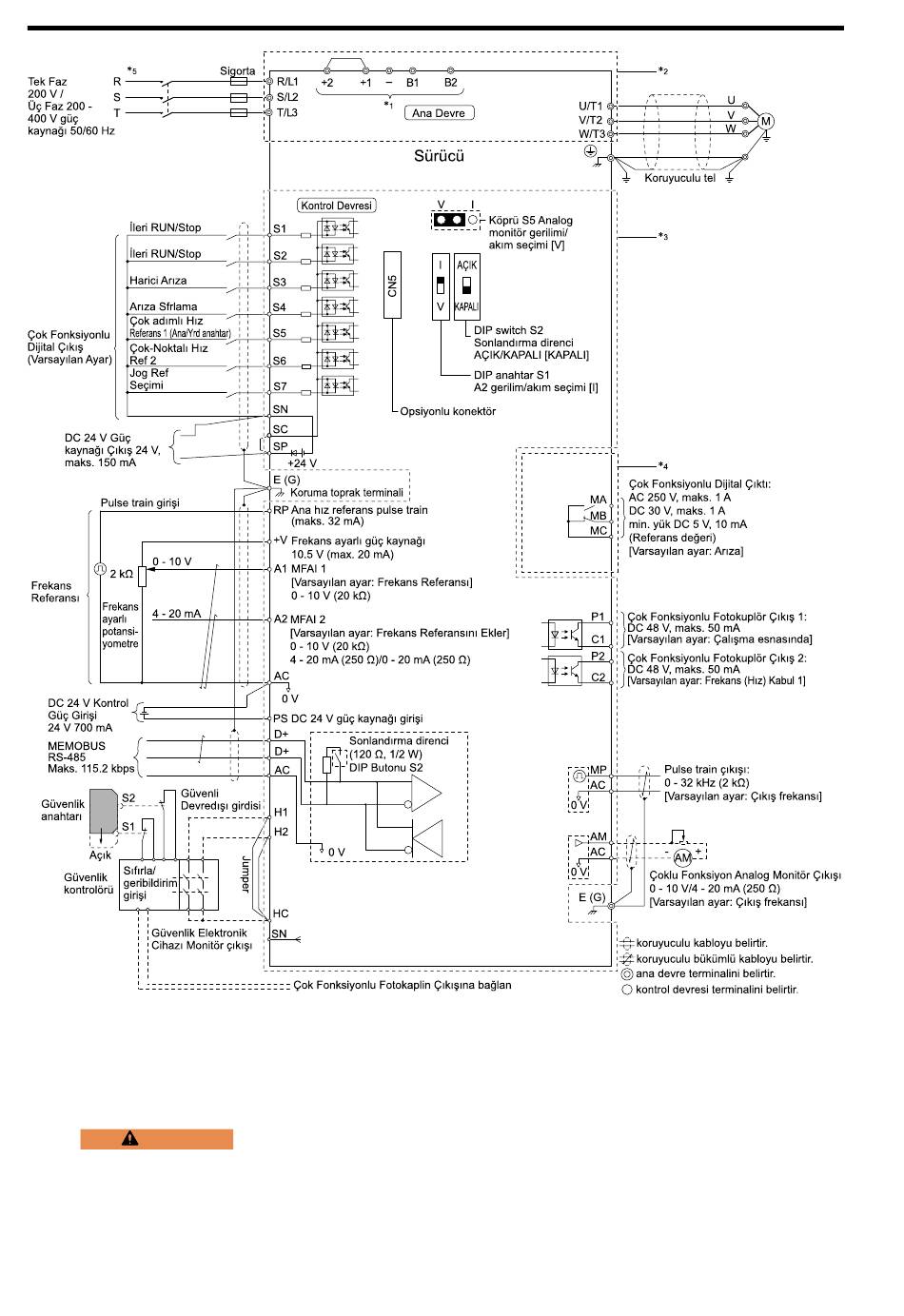

Şekil 9.2 Standart Sürücü Bağlantı Şeması
Yangın Tehlikesi. Yalnızca fabrika tarafından önerilen cihazları veya devreleri B1,
YASKAWA TOMPC71061753A YASKAWA AC Drive GA500 Installation and Operation Instruction
