Sabiana MB BOARD User Manual page 30

60 mm
84 mm
Fig. 2 / Obr. 2
1
2
3
inStallaziOne cOntROl
cOMandO inStallatiOn

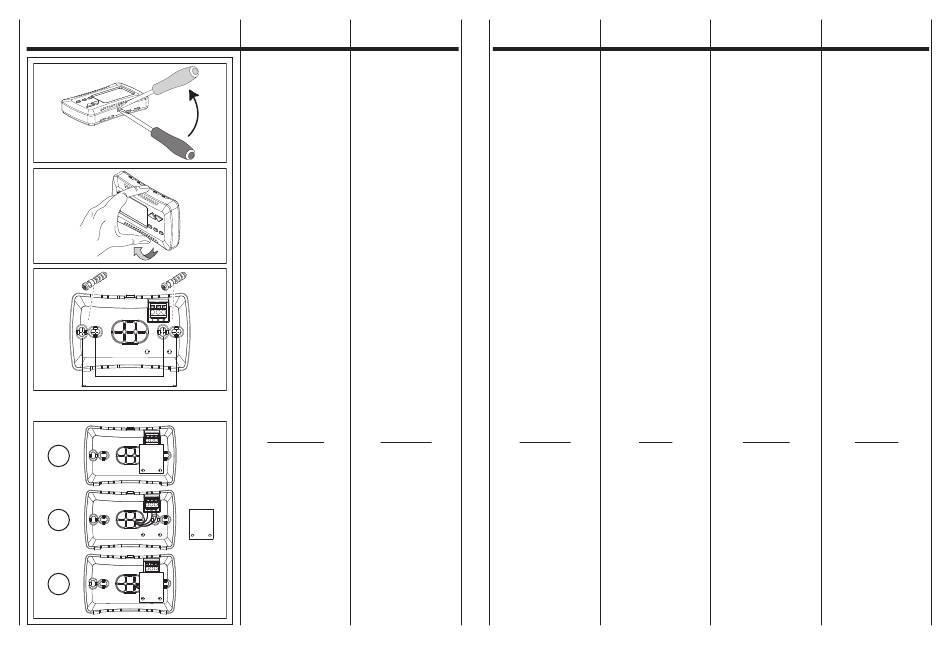

Separare la parte frontale del Separate
comando dalla piastra posteriore the front of the controller
premendo, con un cacciavite, from the rear plate by using
la linguetta di bloccaggio a screwdriver to press
posta sulla parte superiore the locking tongue
del comando. on the top of the controller.
Posizionare Place the rear plate
il pannello posteriore sul muro on the wall and
e segnare i punti di fissaggio. mark the mounting holes.
Predisporre i fori, Drill the holes, insert
posizionare i tasselli nel muro the screw plugs in the wall and
e bloccare il pannello con viti. fasten the plate with screws.
Eseguire i collegamenti Make the electrical connections
elettrici come indicato as shown in the wiring diagram
dallo schema elettrico riportato on the following page.
sulla pagina successiva.
attenziOne! attentiOn!
Per eseguire i collegamenti To carry out the electrical
elettrici al comando T–MB connections to the T–MB control,
occorre rimuovere la protezione remove the insulated protection
isolante dal morsetto. device from the clamp.
Una volta eseguiti i collegamneti Once the electrical connections
elettrici riposizionare are completed, replace
la protezione come da Fig. 2. the protection device, as in Fig. 2.
Rimontare la parte frontale Reassemble the front part
del comando inserendo prima of the control, placing the
le due linguette presenti two flaps located on the lower
nella parte inferiore; quindi side and then close the control,
chiudere il commando facendo by making the upper flap click.
scattare la linguetta superiore.
30
inStallatiOn
de la cOMMande inStalace T–MB
S pomocí šroubováku
Retirer le capot avant
de la commande en appuyant, zatlačením na zámek na horní
straně ovladače uvolni čelní kryt.
à l'aide d'un tournevis,
sur la languette de blocage
placée sur la partie supérieure
de la commande.
Positionner le panneau arrière Umísti zadní desku na zeď,
vyvrtej otvory, vlož
sur le mur et marquer les points
hmoždinky a s pomocí šroubů
de fixation.
Percer les trous, placer připevni na zeď.
les chevilles dans le mur et
bloquer le panneau avec les vis.
Effectuer les raccordements Proveď elektrické zapojení dle
schémata na následující stránce.
électriques comme indiqué
dans le schéma électrique
(voir page suivante).
attentiOn! POzOR!
Pour réaliser Při elektrickém
připojení ovladače T–MB
les branchements électriques
de la commande T–MB, odstraň ze svorek izolační kryt
chránící ovladač .
retirer la protection isolante
de la borne. Une fois Po provedení elektrického
připojení přemísti izolační kryt
réalisés les branchements
électriques, repositionner zpět, podle Obr. 2.
la protection comme cela est
illustré dans la Fig. 2.
Remonter la partie frontale Namontuj zpět čelní kryt
de la commande en insérant do původní polohy, ověř zda
tout d'abord les deux languettes zámky umístěné ve spodní části
présentes dans la partie inférieure ovladače jsou správně fixovány.
puis fermer la commande
en déclenchant la languette
supérieure.
inStalación inStallatie
cOntROl cOMMandO
Separar la parte frontal Het voorgedeelte
del control de la placa trasera van het commando scheiden
presionando con un destornillador van de achterplaat door,
la lengüeta de bloqueo met een schroevendraaier,
situada en la parte superior op het blokkeerlipje dat zich
del control. op het bovengedeelte bevindt
van het commando te drukken.
Situar el panel trasero Het achterpaneel op de muur
en la pared y trazar los puntos zetten en de bevestigingspunten
de fijación. aftekenen. De gaten maken,
Realizar los orificios, colocar de pluggen in de muur plaatsen
los tojinos en la pared y bloquear en het paneel met schroeven
el panel con tornillos. blokkeren.
Realizar las conexiones eléctricas De elektrische verbindingen
como se indica en el esquema uitvoeren zoals aangegeven wordt
eléctrico que se encuentra en door het elektrische schema
las páginas siguientes. dat op de volgende
pagina's gegeven wordt.
atención! OPGelet!
Para efectuar las conexiones Om de elektrische
eléctricas del mando T–MB
aansluitingen op de bediening
es preciso quitar la protección T–MB uit te voeren, moet
aislante del borne. de isolerende bescherming
Una vez efectuadas las van de klem gehaald worden.
conexiones eléctricas, vuelva Zodra de elektrische
a poner la protección como aansluitingen uitgevoerd zijn,
se ilustra en la Fig. 2. herpositioneer de bescherming
zoals aangegeven in Fig. 2.
Monte de nuevo la parte frontal Hermonteer het voorste deel van
del mando introduciendo en de bediening door eerst de twee
primer lugar las dos lengüetas lipjes aanwezig onderaan
de la parte baja y cierre entonces in te voeren en vervolgens
el mando haciendo que de bediening te sluiten door het
la lengüeta de arriba se dispare. bovenste lipje dicht te klikken.
30a
