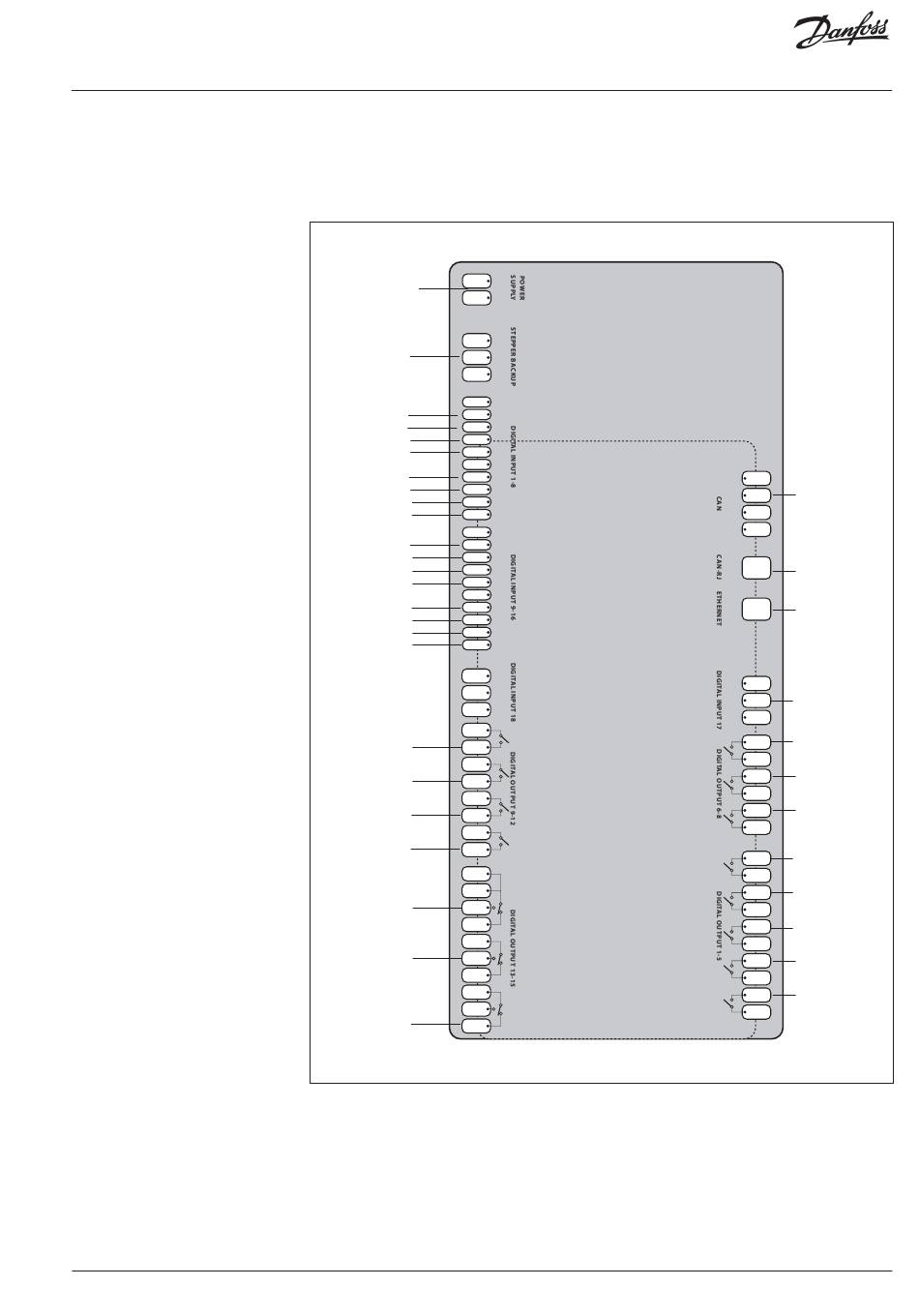

Wiring Diagram MCX 152V - top and bottom
Input Voltage
L
110-230 V AC
N
COM
Stepper Backup
+ BATT
NOT USED
15V+
COM
Fan Proof
DI 1
Phase Loss
DI 2
Shutdown 1
DI 3
Shutdown 2
DI 4
COM
Fan Drive Fault
DI 5
Compr 1 Drive Fault
DI 6
Compr 2 Drive Fault
DI 7
Compr 3 Drive Fault
DI 8
COM
Compr 4 Drive Fault
DI 9
Filter Clogged Fault
DI 10
Damper Override
DI 11
Title 24
DI 12
COM
Schedule Override
DI 13
Cool 1 Proof
DI 14
Cool 2 Proof
DI 15
Cool 3 Proof
DI 16
DI 18H
DI 18
COM 18
C 9
Reheat (N.O.)
NO 9
C 10
Damper (N.O.)
NO 10
C 11
Heat Reclaim 1 (N.O.)
NO 11
C 12
Heat Reclaim 2 (N.O.)
NO 12
C 13
C 13
Heat Pump (N.O.)
NO 13
NC 13
C 14
Fan Low Speed (N.O.)
NO 14
NC 14
C 15
NO 15
Fan High Speed (N.C.)
NC 15
AI 8
AI 9
AI 10
AI 11
5V+
15V+
COM
COM
AI 12
AI 13
AI 14
MCX152V- BOTTOM
AI 7
AI 6
AI 5
COM
COM
15V+
5V+
AI 4
AI 3
AI 2
AI 1
COM
Optional IO
CANL
Expansion
CANH
R120
Optional -
CAN-RJ
Remote Display
Not Used
ETH
COM 17
Cool 4 Proof
DI 17
DI 17H
Aux Heat 4 (N.O.)
NO 8
C 8
Aux Heat 3 (N.O.)
NO 7
C 7
Aux Heat 2 (N.O.)
NO 6
C 6
Aux Heat 1 (N.O.)
NO 5
C 5
Cool 4 (N.O.)
NO 4
C 4
Cool 3 (N.O.)
NO 3
C 3
Cool 2 (N.O.)
NO 2
C 2
Cool 1 (N.O.)
NO 1
C 1
