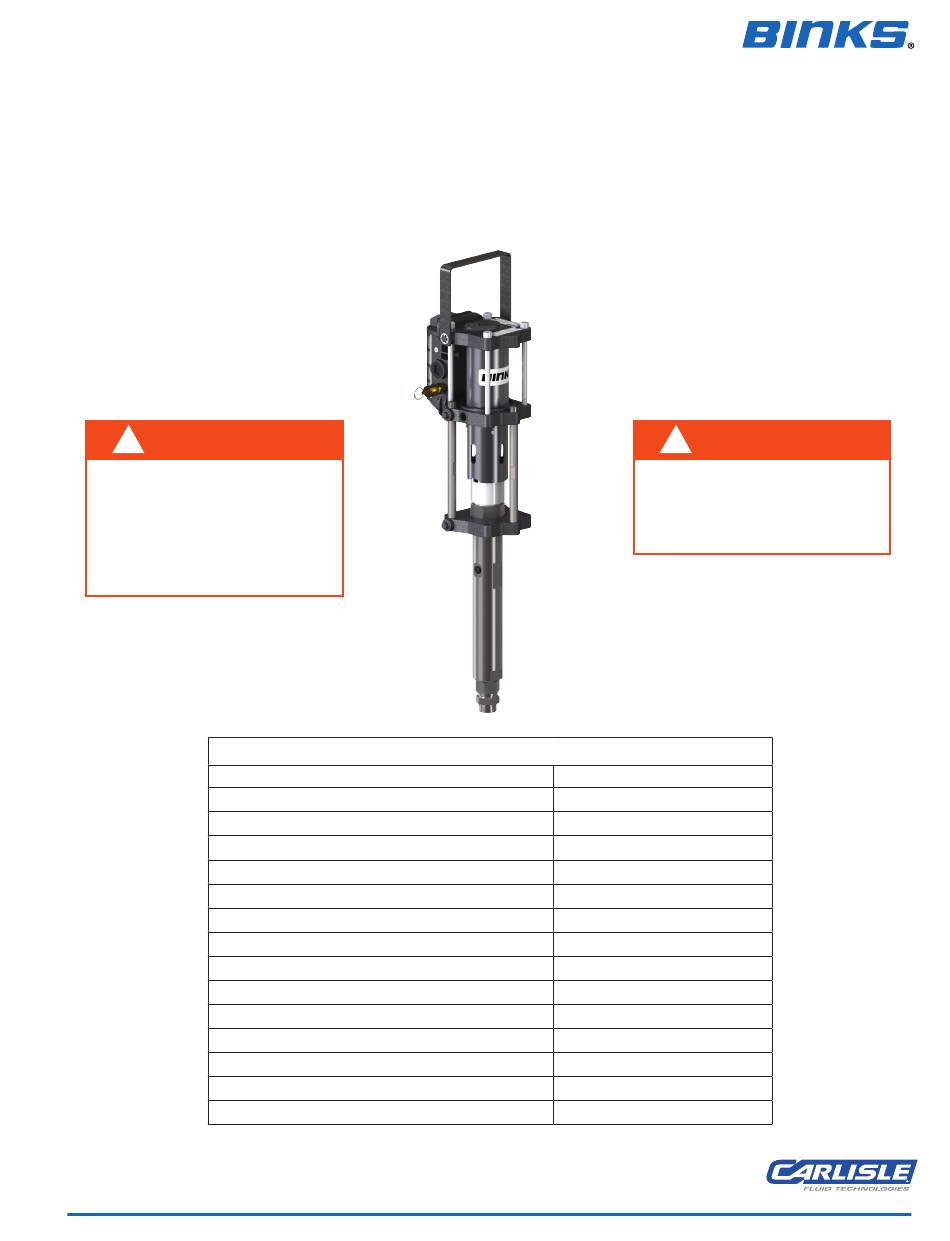

SERVICE MANUAL

WARNING

Acid catalysts are highly corrosive.

PROTECT YOURSELF!

Wear eye protection, gloves, and a

respirator when operating or

maintaining this equipment.

Consult material SDS sheet for

specific PPE requirements.

Maximum recommended continuous cycle rate:

Maximum recommended intermittent cycle rate:

77-2973-R3.0 (7/2017)

MX412UCA

PUMP ASSEMBLY

FOR SUPPLYING ACID CATALYSTS

Not recommended for waterborne acids

SPECIFICATIONS

Maximum air inlet pressure:

Maximum fluid pressure:

Displacement per cycle:

Theoretical Output @ 60 cycles/min:

Piston diameter:

Nominal stroke length:

Air inlet connection:

Fluid inlet connection:

Fluid outlet connection:

Maximum operating temperature:

1 / 20

Use only PTFE lined hoses. Use only

316 SS fittings. Use only 316 SS ball

valves with seals that are resistant

to the acid catalyst being used.

MX412UCA

Ratio:

4:1

8 bar [116 psi]

96 bar [1390 psi]

24 cc [0.8 oz]

1.4 L/m [0.4 gal/m]

55mm [2.2 in]

75 mm [3 in]

3/8" BSPP / NPS (f)

3/4" NPS (m)

M14 x 1.5mm (f)

20 cycles/min [40 strokes]

30 cycles/min [60 strokes]

71°C [160°F]

Weight:

7.5 kg [17 lbs]

WARNING

www.carlisleft.com

Need help?

Do you have a question about the MX412UCA and is the answer not in the manual?

Questions and answers

Summary of Contents for Binks MX412UCA

Page 1: Pump Assembly
SERVICE MANUAL MX412UCA PUMP ASSEMBLY FOR SUPPLYING ACID CATALYSTS Not recommended for waterborne acids WARNING WARNING Acid catalysts are highly corrosive. Use only PTFE lined hoses. Use only PROTECT YOURSELF! 316 SS fittings. Use only 316 SS ball Wear eye protection, gloves, and a...
Page 2 IT IS THE RESPONSIBILITY OF THE EMPLOYER TO PROVIDE THIS INFORMATION TO THE OPERATOR OF THE EQUIPMENT. FOR FURTHER SAFETY INFORMATION REGARDING THIS EQUIPMENT, SEE THE GENERAL EQUIPMENT SAFETY BOOKLET (77-5300). Binks reserves the right to modify equipment specification without prior notice. www.carlisleft.com 2 / 20 77-2973-R3.0 (7/2017)
Page 3 MX pump to the mixing physically compatible with wetted 2. Periodically inspect all hoses for leaks parts in the pump. Consult your BINKS equipment to the applicator. and/or abrasions and tighten all representative for pump materials of 2.
Page 4 Flush the pump with a solvent compatible 1. Clamp the grounding cable to the terminal 3. Connect the MX412UCA pump to the with the material to be pumped. The pump on the air motor. proportioning equipment. See Figure on was tested with oil at the factory.
Page 5 START-UP CAUTION 5. Lock the safety lever on the gun. 1. Prepare the BINKS pump for start-up as If working with 2-K spray material, you 6. Remove the siphon kit from the spray described above, and, if necessary, flush must note the given pot life and follow it material.
Page 6 TYPICAL GEMS CONNECTION MX412UCA TO HARDENER DISPENSE PUMP INLET RELIEF INLET TO GUN / APPLICATOR www.carlisleft.com 6 / 20 77-2973-R3.0 (7/2017)
Page 7 MX412UCA BARE PUMP ASSEMBLY GROUND WIRE GROUND WIRE MX412UCA MX1212UCA PARTS LIST MX412UCA SERVICE ITEM NO. PART NO. DESCRIPTION QTY. MANUAL 0114-014351 HANDLE 0115-010272 RETAINING RING 0115-010001 SOCKET HEAD CAP SCREW AX55S-AC AX55S-AC AIR MOTOR ASSEMBLY (8 BAR) 0115-010099 ROD CLIP...
Page 8 MX412UCA BARE PUMP ASSEMBLY – MAINTENANCE 7.9 - 8.5 Nm [70 - 75 in-lbs] 11mm MAINTENANCE SYMBOLS: = MAINTENANCE ORDER Reverse for assembly = TORQUE VALUE Nm [in-lb or ft-lb] www.carlisleft.com 8 / 20 77-2973-R3.0 (7/2017)
Page 9 BARE PUMP ASSEMBLIES – TROUBLESHOOTING PROBLEM CAUSE SOLUTION Pump will not start No compressed air. Check compressed air supply. Spray tip is blocked. Clean or replace the spray tip. Erratic operation of air motor, Worn poppet assemblies. Replace the poppet assemblies. air motor stops Worn or dirty spool and sleeve assembly.
Page 10 0115-010030 HEX NUT (M8) 0115-010001 SOCKET HEAD CAP SCREW (M8 X 35mm) 0115-010031 LOCK WASHER (M8) MX412UCA MX412UCA BARE PUMP ASSEMBLY (UHMW U-CUPS) 41-28272 AIR CONTROL ASSEMBLY 41-28377 OUTLET ADAPTER 41-28350 5 GALLON S.S. SIPHON HOSE ASSEMBLY (50 MESH) 41-28375-K SUCTION STRAINER KIT –...
Page 11 41-28272 AIR CONTROL ASSEMBLY PARTS LIST ITEM PART NUMBER DESCRIPTION VA-542 BALL VALVE SSP-1941-ZN STREET ELBOW, 1/4" NPT SSP-3301-NI 1/4" PIPE CROSS 20-4355-1 CLOSE NIPPLE 1/4" 59-369 PRESSURE GAUGE 0-60 85-521 PUSHLOCK SWIVEL ELBOW 3/8 OD TUBE X 1/4" NPT HAR-503-2 MINI REGULATOR 1/8"...
Page 12 AX55S-AC AIR MOTOR ASSEMBLY SPECIFICATIONS Maximum recommended continuous cycle rate: 20 cycles/min. [40 strokes] Maximum recommended intermittent cycle rate: 40 cycles/min. [60 strokes] Air inlet connection: 3/8" NPS / BSPP (female) Piston diameter: 2.2 in (55 mm) Nominal motor stroke: 3 in [75 mm] Maximum operating temperature: 160°F [71°...
Page 13: Troubleshooting
Air Inlet 3/8" 4.252in 108mm .335in 8.50mm Hole Circle 6.598in 167.60mm 5.236in 6.885in 133mm 174.87mm MAINTENANCE INSPECTION OPERATION Daily Check for general air leakage and correct motor operation. Perform a pump stall test to ensure correct operation. 6 Month Test Perform a stall test on the pump assembly.
Page 14 † † † † † † † † † † † † † † † † † † † † † † † Items available separately or as a complete assembly: 0115-010660. • Parts are included in 0115-010214 AX55 Repair Kit. ◊...
Page 15 AX55S-AC AIR MOTOR ASSEMBLY ITEM PART NUMBER DESCRIPTION QTY. 0115-010023 † EXHAUST COVER SCREEN 0115-010022 † EXHAUST COVER 0115-010026 †∆ BUTTON HEAD CAP SCREW 0115-010073 †∆ BUTTON HEAD CAP SCREW 0115-010019 † QUICK EXHAUST VALVE CAGE 0115-010021 †•◊N O-RING 0115-010020 †•N DIAPHRAGM 0115-010024...
Page 16 AX55S-AC SERVICE KITS 0115-010214 0115-010216 0115-010226 0115-010213 ITEM VALVE HARDWARE PART NO. DESCRIPTION REPAIR KIT SEAL KIT REPAIR KIT 0115-010026 BUTTON HEAD CAP SCREW 0115-010073 BUTTON HEAD CAP SCREW 0115-010021 O-RING 0115-010020 DIAPHRAGM 0115-010024 FLAT HEAD CAP SCREW 0115-010107 PIPE PLUG 0115-010018 VALVE BLOCK END CAP 0115-010017...
Page 17 AX55S-AC AIR MOTOR ASSEMBLY – MAINTENANCE MAINTENANCE SYMBOLS ITEM NUMBER DISASSEMBLY ORDER (Reverse order for assembly) PETROLEUM JELLY/ GREASE THREAD SEALANT (PTFE tape) 77-2973-R3.0 (7/2017) 17 / 20 www.carlisleft.com...
Page 18 AX55S-AC AIR MOTOR ASSEMBLY – MAINTENANCE 60 in-lbs. [6.8 Nm] Max 75 in-lb [8.5 Nm] Max MAINTENANCE SYMBOLS ITEM NUMBER DISASSEMBLY ORDER (Reverse order for assembly) PETROLEUM JELLY/ GREASE THREAD SEALANT (PTFE tape) 60 in-lbs. [6.8 Nm] Max www.carlisleft.com 18 / 20 77-2973-R3.0 (7/2017)
Page 19 AX55S-AC AIR MOTOR ASSEMBLY – MAINTENANCE 110 - 120 in-lb [12.4 - 13.6 Nm] MAINTENANCE SYMBOLS ITEM NUMBER DISASSEMBLY ORDER (Reverse order for assembly) PETROLEUM JELLY/ GREASE THREAD SEALANT (PTFE tape) AX55S AIR MOTOR ASSEMBLY – MAINTENANCE DANGER You are in the presence of magnetic fields which may interfere with the...
Page 20 ©2017 Carlisle Fluid Technologies, Inc. All rights reserved. Binks is part of Carlisle Fluid Technologies, a global leader in innovative finishing technologies. For technical assistance or to locate an authorized distributor, contact one of our international sales and customer support locations.
Page 21 MANUAL DE SERVICIO MX412UCA CONJUNTO DE BOMBA PARA SUMINISTRAR CATALIZADORES ÁCIDOS No se recomienda para ácidos con base de agua ADVERTENCIA ADVERTENCIA Los catalizadores ácidos son altamente Use únicamente mangueras revestidas corrosivos. de PTFE. Use únicamente accesorios ¡PROTÉJASE! 316 SS (de acero inoxidable). Use únicamente válvulas esféricas 316 SS...
Page 22 ES RESPONSABILIDAD DEL EMPLEADOR SUMINISTRAR ESTA INFORMACIÓN AL OPERADOR DEL EQUIPO. PARA MÁS INFORMACIÓN DE SEGURIDAD SOBRE ESTE EQUIPO, CONSULTE EL FOLLETO DE SEGURIDAD GENERAL DE LOS EQUIPOS (77-5300). Binks se reserva el derecho de modificar la especificación del equipo sin aviso previo. www.carlisleft.com ES-2 / 20 77-2973-R3.0 (7/2017)
Page 23 Opere la bomba con la PRECAUCIÓN especificaciones mínimas ni con los presión más baja posible. dispositivos de seguridad de Binks, el usuario Nunca guarde en la bomba agua asume todos los riesgos y responsabilidades. desionizada, destilada, desanilizada por Recipiente ósmosis inversa o de grado puro.
Page 24 NOTA 3. Conecte la bomba MX412UCA al equipo de 1. Sujete el cable de puesta a tierra al terminal dosificación. Ver la Figura en la página 6. Purgue la bomba con un solvente en el motor de aire.
Page 25 PUESTA EN MARCHA y en la pistola. PRECAUCIÓN 1. Prepare la bomba Binks para la puesta en 5. Enganche la palanca de seguridad de la Si trabaja con material de atomizado 2-K, marcha como se describe arriba y, si fuera pistola.
Page 26 CONEXIÓN TÍPICA DE GEMS MX412UCA ENTRADA DE BOMBA DISPENSADORA DEL ENDURECEDOR DESCARGA ORIFICIO DE A LA PISTOLA / APLICADOR ENTRADA www.carlisleft.com ES-6 / 20 77-2973-R3.0 (7/2017)
Page 27 CONJUNTO DE BOMBA DE TRASEGAR MX412UCA ALAMBRE DE PUESTA A TIERRA MX412UCA LISTA DE PIEZAS ARTÍCULO MX412UCA MANUAL DE PIEZA NO. DESCRIPCIÓN CANT.. SERVICIO 0114-014351 MANGO 0115-010272 ARO DE RETENCIÓN 0115-010001 TORNILLO DE CABEZA ENCASTRADA AX55S-AC AX55S-AC CONJUNTO DEL MOTOR DE AIRE (8 BAR)
Page 28 CONJUNTO DE BOMBA DE TRASEGAR MX412UCA – MANTENIMIENTO 7.9 - 8.5 Nm [70 - 75 pulg.-lb] 8 mm 11 mm SÍMBOLOS DE MANTENIMIENTO: = ORDEN PARA EL MANTENIMIENTO Revertir para el montaje = VALOR DE TORCIÓN [pulg-lb o pies-lb] Nm www.carlisleft.com...
Page 29 CONJUNTOS DE BOMBA DE TRASEGAR – LOCALIZACIÓN Y REPARACIÓN DE AVERÍAS PROBLEMA CAUSA SOLUCIÓN La bomba no arranca Falta de aire comprimido. Revise el suministro de aire comprimido. Punta atomizadora bloqueada. Limpie o reemplace la punta atomizadora. Operación irregular del motor Unidades del soporte cónico gastadas.
Page 30 0115-010001 TORNILLO DE CABEZA ENCASTRADA (M8 X 35 mm) 0115-010031 ARANDELA DE SEGURIDAD (M8) MX412UCA CONJUNTO DE BOMBA DE TRASEGAR MX412UCA (UHMW CUBETAS EN U) 41-28272 CONJUNTO DEL CONTROL DE AIRE 41-28377 ADAPTADOR DE SALIDA CONJUNTO DE LA MANGUERA DE SIFÓN DE ACERO INOXIDABLE...
Page 31 41-28272 CONJUNTO DEL CONTROL DE AIRE LISTA DE PIEZAS ARTÍCULO NÚMERO DE LA DESCRIPCIÓN CANT. PIEZA VA-542 VÁLVULA ESFÉRICA SSP-1941-ZN CODO MACHO Y HEMBRA, 1/4" NPT SSP-3301-NI TUBO EN CRUZ, 1/4” 20-4355-1 BOQUILLA CERRADA, 1/4" 59-369 MANÓMETRO 0-60 85-521 TUBO ACODADO GIRATORIO CON CERRADURA DE PULSADOR, 3/8 DE DIÁMETRO EXTERIOR X 1/4”...
Page 32 AX55S-AC CONJUNTO DE MOTOR DE AIRE ESPECIFICACIONES Velocidad cíclica continua máxima recomendada: 20 ciclos/min [40 recorridos] Velocidad cíclica intermitente máxima recomendada: 40 ciclos/min [60 recorridos] Conexión para entrada de aire: 3/8" NPS / BSPP (f) Diámetro del pistón: 2.2 pulg. [55 mm] Recorrido de la bomba nominal: 3 pulg.
Page 33 Entrada de aire 3/8" 4.252” 108mm .335” 8.50mm Círculo de orificios 6.598” 167.60mm 5.236” 6.885” 133mm 174.87mm MANTENIMIENTO INSPECCIÓN OPERACIÓN Diariamente Verifique que no haya escapes de aire en general y la operación correcta del motor. Realice una prueba de paro de la bomba para asegurar la operación correcta. Realice una prueba de paro en el conjunto de la bomba.
Page 34 † † † † † † † † † † † † † † † † † † † † † † † Las piezas disponibles por separado o como un conjunto completo: 0115-010660. • Las piezas están incluidas en el kit de reparación 0115-010214 AX55. ◊...
Page 35 AX55S-AC CONJUNTO DE MOTOR DE AIRE ART. NÚM. DE PIEZA DESCRIPCIÓN CANT. 0115-010023 † PANTALLA AUXILIAR DE LA CUBIERTA DEL TUBO DE EXHAUSTACIÓN 0115-010022 † CUBIERTA DEL TUBO DE EXHAUSTACIÓN 0115-010026 †∆ TORNILLO DE CASQUETE CON CABEZA REDONDA 0115-010073 †∆ TORNILLO DE CASQUETE CON CABEZA REDONDA 0115-010019 †...
Page 36 KITS DE SERVICIO AX55S-AC 0115-010214 0115-010216 0115-010226 0115-010213 KIT DE ART. NÚM. DE KIT DE KIT DE REPARACIÓN KIT DE DESCRIPCIÓN PIEZA REPARACIÓN SELLOS DE LA ACCESORIOS VÁLVULA TORNILLO DE CASQUETE CON 0115-010026 CABEZA REDONDA TORNILLO DE CASQUETE CON 0115-010073 CABEZA REDONDA JUNTA TÓRICA 0115-010021...
Page 37 CONJUNTO DE MOTOR DE AIRE AX55S-AC – MANTENIMIENTO SÍMBOLOS DE MANTENIMIENTO NÚMERO DEL ARTÍCULO ORDEN DE DESENSAMBLAJE (Invierta el orden para ensamblar) VASELINAY/ GRASA SELLADOR DE ROSCAS (cinta de PTFE) 77-2973-R3.0 (7/2017) ES-17 / 20 www.carlisleft.com...
Page 38 CONJUNTO DE MOTOR DE AIRE AX55S-AC – MANTENIMIENTO 60 lb.-pulg. [6.8 Nm] Máx. 60 in-lbs. [6.8 Nm] Max 75 lb.-pulg. [8.5 Nm] Máx. 75 in-lb [8.5 Nm] Max SÍMBOLOS DE MANTENIMIENTO NÚMERO DEL ARTÍCULO ORDEN DE DESENSAMBLAJE (Invierta el orden para ensamblar) VASELINAY / GRASA SELLADOR DE ROSCAS (cinta de PTFE)
Page 39 CONJUNTO DE MOTOR DE AIRE AX55S-AC – MANTENIMIENTO 110 - 120 lb.-pulg. 110 - 120 in-lb [12.4 - 13.6 Nm] [12.4 - 13.6 Nm] SÍMBOLOS DE MANTENIMIENTO NÚMERO DEL ARTÍCULO ORDEN DE DESENSAMBLAJE (Invierta el orden para ensamblar) VASELINAY / GRASA SELLADOR DE ROSCAS (cinta de PTFE) AX55S AIR MOTOR ASSEMBLY –...
Page 40 POLÍTICA DE GARANTÍAS Los productos Binks están cubiertos por la garantía limitada de materiales y mano de obra por un año de Carlisle Fluid Technologies. El uso de cualquier pieza o accesorio de una fuente que no sea Carlisle Fluid Technologies, anulará todas las garantías. Para obtener información específica sobre la garantía, favor ponerse en contacto con el local de Carlisle Fluid Technologies más cercano a usted...
