Bedienungsanleitung
User Instructions

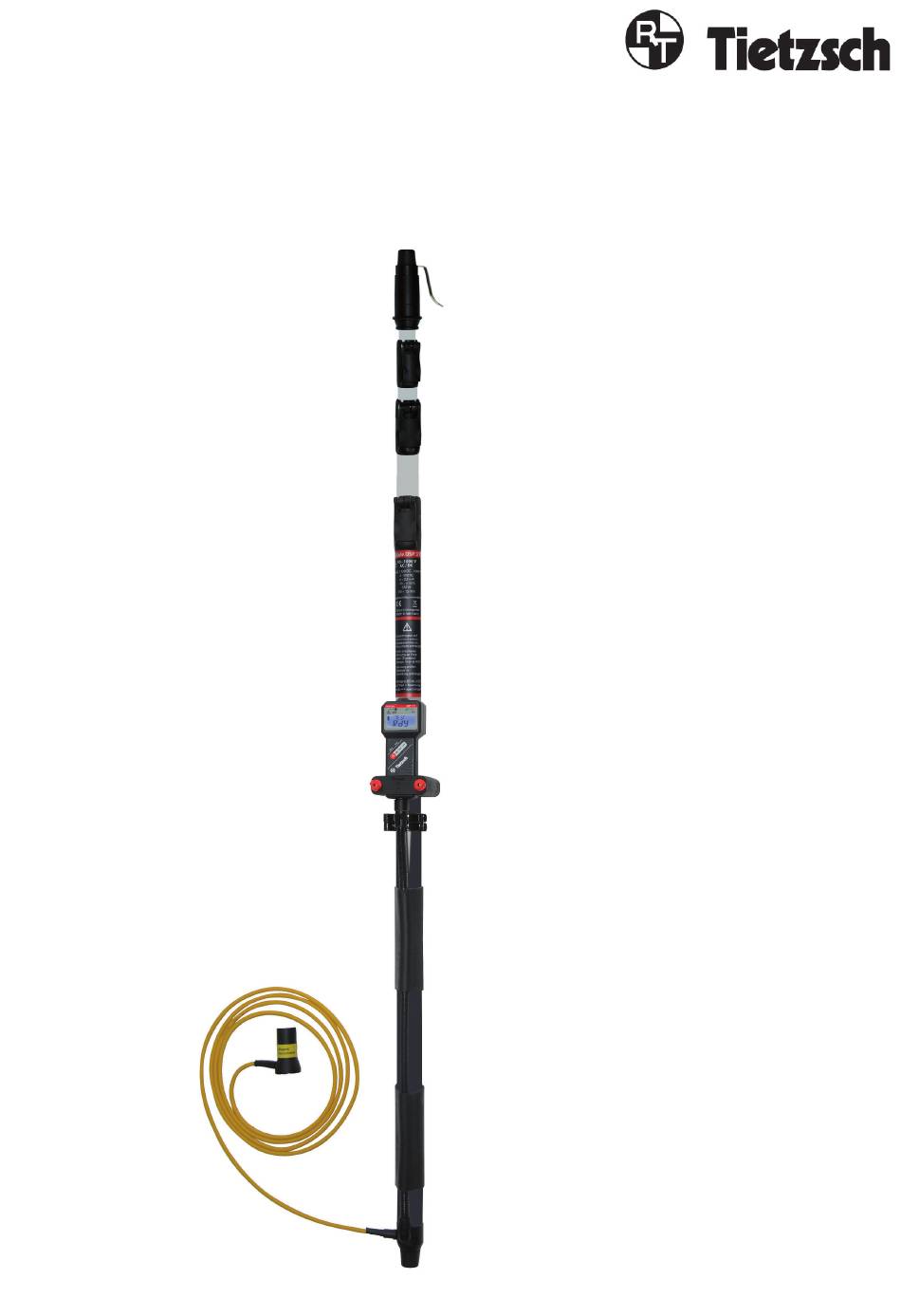

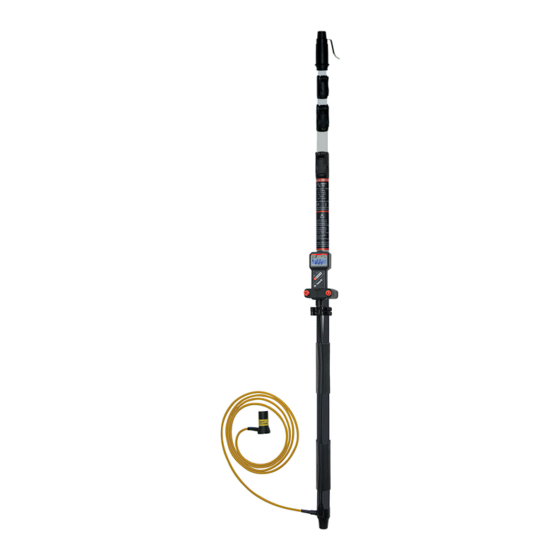

MultiSafe DSP TT1
Teleskop-Spannungsprüfer
Telescope Voltage Tester
Rudolph Tietzsch GmbH & Co. KG
Willringhauser Straße 18
58256 Ennepetal
GERMANY
Telefon: +49 2333-75989
info@tietzsch.de
www.tietzsch.de
DSP TT1_BA_03-2015
Advertisement
Related Manuals for Tietzsch MultiSafe DSP TT1
Summary of Contents for Tietzsch MultiSafe DSP TT1
- Page 1 Bedienungsanleitung User Instructions MultiSafe DSP TT1 Teleskop-Spannungsprüfer Telescope Voltage Tester Rudolph Tietzsch GmbH & Co. KG Willringhauser Straße 18 58256 Ennepetal GERMANY Telefon: +49 2333-75989 info@tietzsch.de www.tietzsch.de DSP TT1_BA_03-2015...
- Page 2 Achtung! Bedienungsanleitung beachten! EG-Konformitätskennzeichnung Gerät zum Arbeiten unter Spannung Dieses Gerät muss gemäß den geltenden Richt- linien und Gesetzen (für Europa: WEEE 2012/19/EU) fachgerecht entsorgt werden. DSP TT1M Bei Fragen zur Altgeräte-Rücknahme wenden Art.-Nr. 89306 Sie sich bitte an service@tietzsch.de...
- Page 3 Punkten befolgen, sonst besteht Lebensgefahr! Bitte beachten Sie folgende Sicherheitsvorkehrungen: Die Spannungsangaben auf dem MultiSafe DSP TT1 sind Nennwerte. Der Spannungsprüfer darf nur in Anlagen mit dem angegebenen Nennspannungsbereich benutzt werden. Eine einwandfreie Anzeige ist nur im Temperaturbereich von - 15° C bis + 55° C sichergestellt.
- Page 4 Kontaktieren Sie mit der Prüfelektrode die geerdete Fahrschiene. Wenn „Rdy“ angezeigt wird und die grüne LED leuchtet, ist der MultiSafe DSP TT1 einsatzbereit und der Kontakt zu Erde geprüft. Hinweis: Falls der Funktionstest nicht erfolgreich war, ist folgendes zu überprüfen: Prüfelektrode und Erdanschluss mit Schiene verbunden?
- Page 5 3.5 Teleskop auf Länge ausziehen Den MultiSafe DSP TT1 mit dem Gummifuß senkrecht auf den Boden stellen und das Rohr auf etwa 1 m unterhalb der Prüfhöhe ausziehen. Dabei mit dem dünnsten Rohr beginnen, die Arretierung lösen, Rohr ausziehen und wieder arretieren.
- Page 6 Halterung ein, schließen Sie den Haltebügel und fixieren Sie diesen mit beiden Schrauben. Achtung! Spannungsprüfer dürfen bei geöffnetem Batteriefach nicht benutzt werden. Der MultiSafe DSP TT1 darf nur im montiertem Zustand auf dem Basisrohr verwendet werden! Hinweis: Der Prüfer enthält im Auslieferungszustand eine Batterie. Diese Batterien sind nicht dazu bestimmt wieder aufgeladen zu werden.
-
Page 7: Allgemeine Informationen
Bei Beschädigung des Gerätes, Ausfall des Eigentests oder zur detaillierten Überprüfung/Kalibrierung wenden Sie sich bitte an service@tietzsch.de oder senden Sie das Gerät mit Fehlerbeschreibung an den Hersteller. 9. Eingeschränkte Garantie und Haftungsbeschränkung Durch ständige Qualitätskontrollen, modernste Elektronik und hochwertige Werkstoffe gewährleisten wir, dass dieser Prüfer für die Dauer von 2 Jahren frei von Material- und Fertigungsdefekten bleibt. - Page 8 10. Zubehör Federklemme für Wandhalterung Ersatzleitung mit Kontaktmagnet Prüfelektrode TT1 und Gummipuffer Tasche mit Aufhänge-Öse und Schultergurt 11. Technische Daten Nennspannungsbereich: 50 ... 1000 V AC/ 1500 V DC Frequenzbereich: 0 ... 500 Hz Eingangswiderstand: 310 kΩ, davon 189 kΩ in der vergossenen Widerstandspatrone unter der Prüfelektrode Messstrom: 2,0 mA bei 1000 V AC/DC...
- Page 11 User Instructions MultiSafe DSP TT1 Telescope Voltage Tester Rudolph Tietzsch GmbH & Co. KG Willringhauser Straße 18 58256 Ennepetal GERMANY Phone: +49 2333-75989 info@tietzsch.de www.tietzsch.de DSP TT1_BA_03-2015...
-
Page 12: Symbols On The Instrument
Attention! Observe user instructions! EC conformity Device for live working This device has to be disposed of according to the applicable regulations and laws (for Europe: WEEE 2012/19/EU). Please contact service@tietzsch.de in regard to the return of old devices. DSP TT1M Art.-no. 89306... - Page 13 1. Application The MultiSafe DSP TT1 is a two-pole telescope voltage tester for voltages up to 1000 V AC / 1500 V DC. It is suitable to detect voltage at uninsulated overhead lines (catanary) or unisulated busbars against ground (earth rail) quickly and securely.
- Page 14 Step 2 – Check test circuit and protective resistors Hold the test electrode to the earthed rail. If „Rdy“ appears and the green LED lights up, then the MultiSafe DSP TT1 is ready for operation and the contact to earth is tested.
- Page 15 3.5 Pull off the telescope Position the MultiSafe DSP TT1 vertically with the rubber bumpers to the ground and pull out the tube 1 m beneath to the test hight. Start with the thinnest tube, release the lock, pull out and arrest it with the next tube. Proceed until the desired length is achieved.
- Page 16 Attention! Voltage testers shall not be used with open battery box. Only use the erected MultiSafe DSP TT1 on the telescope tube in connection with the test prod. Note: Included in the scope of delivery is one battery. These battery is not to be re-charged. Attempting to recharge it may cause risk to personal safety and damage to the equipment.
- Page 17 In case of damages on the device or failure of the function test according to section 5.2 or for detailed inspec- tion/calibration, please contact: service@tietzsch.de or send the device and a description of failure back to the manufacturer (address see page 1).
- Page 18 10. Accessories Spring clip for wall holder Replacement line with magnet Test electrode TT1 and rubber bumper Bag with ring bolt and shoulder belt 11. Technical data Nominal voltage range: 50 ... 1000 V AC/ 1500 V DC Frequency: 0 ... 500 Hz Input resistance: 310 kΩ, therefrom 189 kΩ...
