Tietzsch MultiSafe TT 36 User Instructions

Tietzsch MultiSafe TT 36 User Instructions

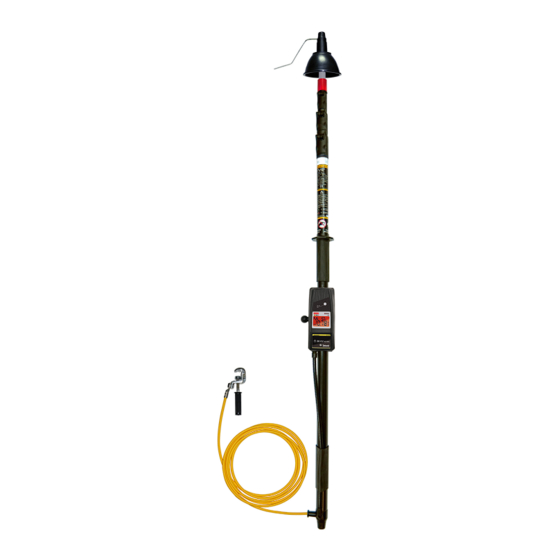

Telescope voltage tester

Advertisement

Available languages

Available languages

Quick Links

Bedienungsanleitung
User Instructions
MultiSafe TT 36
Teleskop-Spannungsprüfer
Telescope Voltage Tester
Rudolph Tietzsch GmbH & Co. KG
Willringhauser Straße 18
58256 Ennepetal
GERMANY
Telefon: +49 2333-75989
info@tietzsch.de
www.tietzsch.de
TT36_BA_10-2017

Advertisement

loading
Need help?

Need help?

Do you have a question about the MultiSafe TT 36 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Tietzsch MultiSafe TT 36

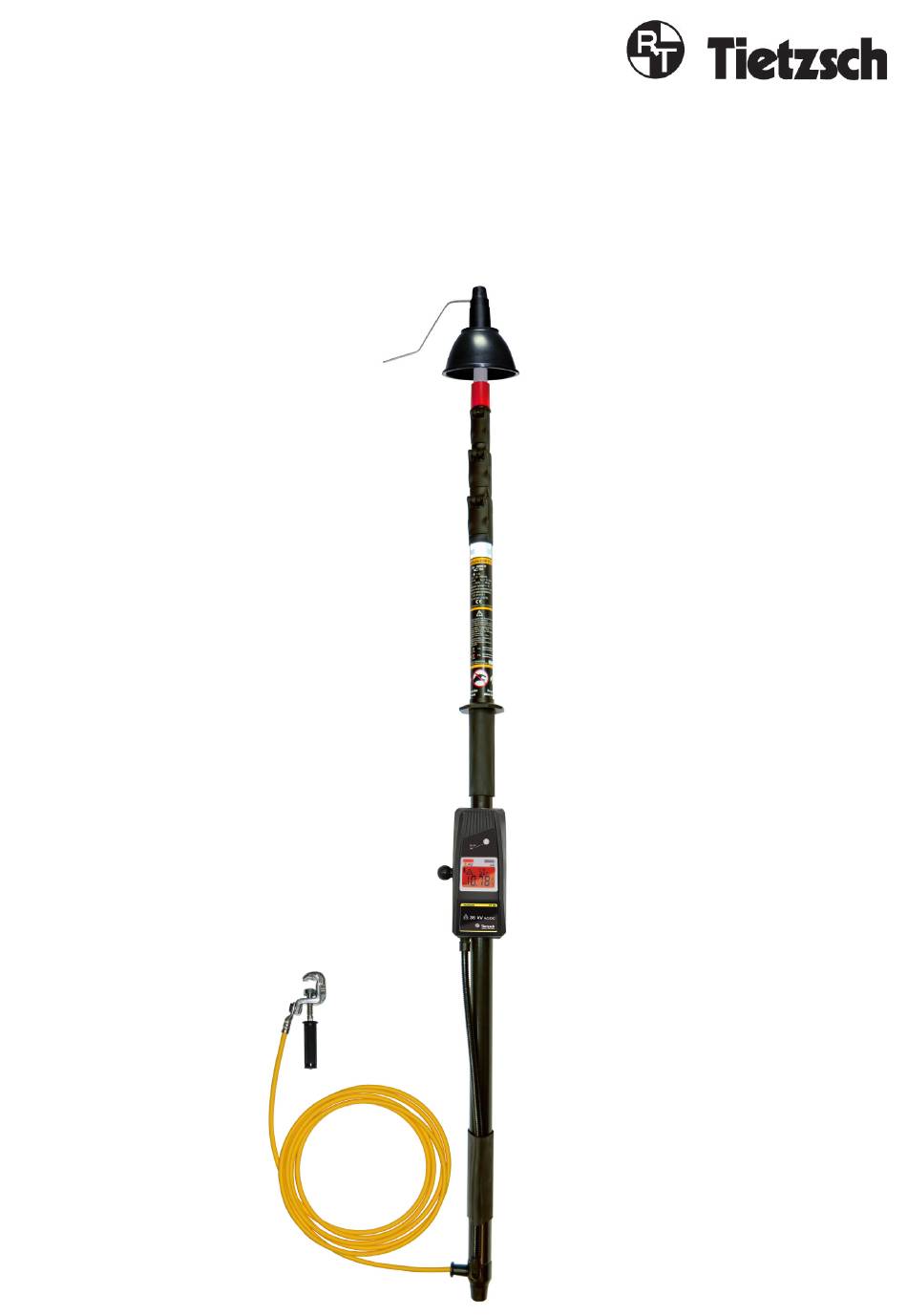

  • Page 1 Bedienungsanleitung User Instructions MultiSafe TT 36 Teleskop-Spannungsprüfer Telescope Voltage Tester Rudolph Tietzsch GmbH & Co. KG Willringhauser Straße 18 58256 Ennepetal GERMANY Telefon: +49 2333-75989 info@tietzsch.de www.tietzsch.de TT36_BA_10-2017...
  • Page 2 Symbole auf dem Gerät Achtung! Bedienungsanleitung beachten! EG-Konformitätskennzeichnung Gerät zum Arbeiten unter Spannung Dieses Gerät muss gemäß den geltenden Richtlinien und Gesetzen (für Europa: WEEE 2012/19/EU) fachgerecht entsorgt werden. Bei Fragen zur Altgeräte-Rücknahme wenden Sie sich bitte an service@tietzsch.de TT 36UK Art.-Nr. 89351...
  • Page 3 Punkten befolgen, sonst besteht Lebensgefahr! Bitte beachten Sie folgende Sicherheitsvorkehrungen:  Die Spannungsangaben auf dem MultiSafe TT 36 sind Nennwerte. Der Spannungsprüfer darf nur in Anlagen mit dem angegebenen Nennspannungsbereich benutzt werden.  Eine einwandfreie Anzeige ist nur im Temperaturbereich von - 15° C bis + 55° C sichergestellt.
  • Page 4 Kontaktieren Sie mit der Prüfelektrode die geerdete Fahrschiene. Wenn „Rdy“ angezeigt wird und die grüne LED leuchtet, ist der MultiSafe TT 36 einsatzbereit und der Kontakt zu Erde geprüft. Hinweis: Falls der Funktionstest nicht erfolgreich war, ist folgendes zu überprüfen: Eigentest mit geerdeter Fahrschiene für Bahnan-...
  • Page 5 40 kV ausreichenden Schutz. 3.6 Teleskop auf Länge ausziehen Den MultiSafe TT 36 mit dem Gummifuß senkrecht auf den Boden stellen und das Rohr auf etwa 1 m unterhalb der Prüfhöhe ausziehen. Dabei mit dem dünnsten Rohr beginnen, die Arretierung lösen, Rohr ausziehen und wieder arretieren.
  • Page 6 4. Messen und Prüfen 4.1 Spannung prüfen Sobald die Elektrode die Oberleitung / den Prüfpunkt berührt, wird eine vorhandene Spannung signalisiert. Hinweis: Induzierte Spannungen können auch ohne direkten Kontakt angezeigt werden. Keine Betriebsspannung Betriebsspannung Keine Spannung: Störspannung < Grenze U t : Spannung >...
  • Page 7 4.2 Teleskop zusammenschieben Arretierung Nach dem Spannungsprüfen den MultiSafe TT 36 aus lösen der Fahrleitung aushaken und den Teleskop von dem dickstem zum dünnsten Rohr zusammenfahren. Zuerst Elektrode aus der Fahrleitung hängen, danach Kontakt zur Schiene / Erde lösen. 5. Batterie 5.1 Batterieanzeige...
  • Page 8 Bei Beschädigung des Gerätes, Ausfall des Eigentests oder zur detaillierten Überprüfung/Kalibrierung wenden Sie sich bitte an service@tietzsch.de oder senden Sie das Gerät mit Fehlerbeschreibung an den Hersteller. 9. Eingeschränkte Garantie und Haftungsbeschränkung Durch ständige Qualitätskontrollen, modernste Elektronik und hochwertige Werkstoffe gewährleisten wir, dass dieser Prüfer für die Dauer von 2 Jahren frei von Material- und Fertigungsdefekten bleibt.
  • Page 9 10. Technische Daten Nennspannungsbereich: 50 ... 36 000 V AC/DC Frequenzbereich: 0 ... 200 Hz Eingangswiderstand: 105 MΩ in der vergossenen Widerstandspatrone unter der Prüfelektrode Messstrom: < 0,9 mA bei 36 000 V AC/DC Stoßspannungsfestigkeit: >200 kV (Prüfbericht liegt vor) Anzeige Gruppe: I und III Grenze U t:...
  • Page 10 11. Zubehör Universalklemme Federklemme für Sonderleitung 40 kV für den Wandhalterung Einsatz in der Nähe von spannungsführenden Teilen. Tasche mit Aufhänge-Öse und Schultergurt Kontaktklemme für den Prüfelektrode TT36 und Gummi- Ersatzleitung mit Magnet oder Klemme Schienenfuß puffer...
  • Page 11 User Instructions MultiSafe TT 36 Telescope Voltage Tester Rudolph Tietzsch GmbH & Co. KG Willringhauser Straße 18 58256 Ennepetal GERMANY Telefon: +49 2333-75989 info@tietzsch.de www.tietzsch.de TT36_BA_10-2017...
  • Page 12: Symbols On The Instrument

    Attention! Observe user instructions! EC conformity Device for live working This device has to be disposed of according to the applicable regulations and laws (for Europe: WEEE 2012/19/EU). Please contact service@tietzsch.de in regard to the return of old devices TT 36UK Art.-no. 89351...
  • Page 13 1. Application The MultiSafe TT 36 is a two-pole telescope voltage tester for voltages up to 36 000 V AC / DC. It is suitable to detect voltage at uninsulated overhead lines (catanary) or unisulated busbars against ground (earth rail) quickly and securely.
  • Page 14 Step 2 – Check test circuit and protective resistors Hold the test electrode to the earthed rail. If „Rdy“ appears and the green LED lights up, then the MultiSafe TT 36 is ready for operation and the contact to earth is tested.
  • Page 15 40 kV. 3.6 Pull off the telescope Position the MultiSafe TT 36 vertically with the rubber bumper to the ground and pull out the tube 1 m beneath to the test hight. Start with the thinnest tube, release the lock (see 4.2), pull out and arrest it with the next tube.
  • Page 16: Continuous Monitoring

    4. Measuring and testing 4.1 Testing voltage As soon as the electrode is mounted to the overhead line, the present voltage is signalised. Note: Inducted voltage can also be displayed without direct contact to the overhead line. No operating voltage Operating voltage No voltage: Interference voltage <...
  • Page 17 4.2 Slide together the telescope Release After voltage testing and unhooking from the catenary line, slide the telescope the lock together, beginning with the thickest tube. First unhook electrode from the catenary line, after that disconnect rail/earth. 5. Battery 5.1 Check battery condition The latest battery status is symbolised by a three-stage battery indicator on the display.
  • Page 18 In case of damages on the device or failure of the function test according to section 5.2 or for detailed inspec- tion/calibration, please contact: service@tietzsch.de or send the device and a description of failure back to the manufacturer (address see page 1).
  • Page 19 10. Technical data Nominal voltage range: 50 ... 36 000 V AC/DC Frequency: 0 ... 200 Hz Input resistance: 105 MΩ in the moulded resistance cartridge beneath the test electrode Measurement current: < 0.9 mA at 36 000 V AC/DC Surge voltage strength: >...
  • Page 20 11. Accessories Universal clamp Spring clip for wall Special line 40 kV for use holder near energized parts. Bag with suspension eye and shoulder strap Contact clamp for Test electrode TT36 Replacement line 1 kV with magnet or the rail foot and rubber buffer clamp.
