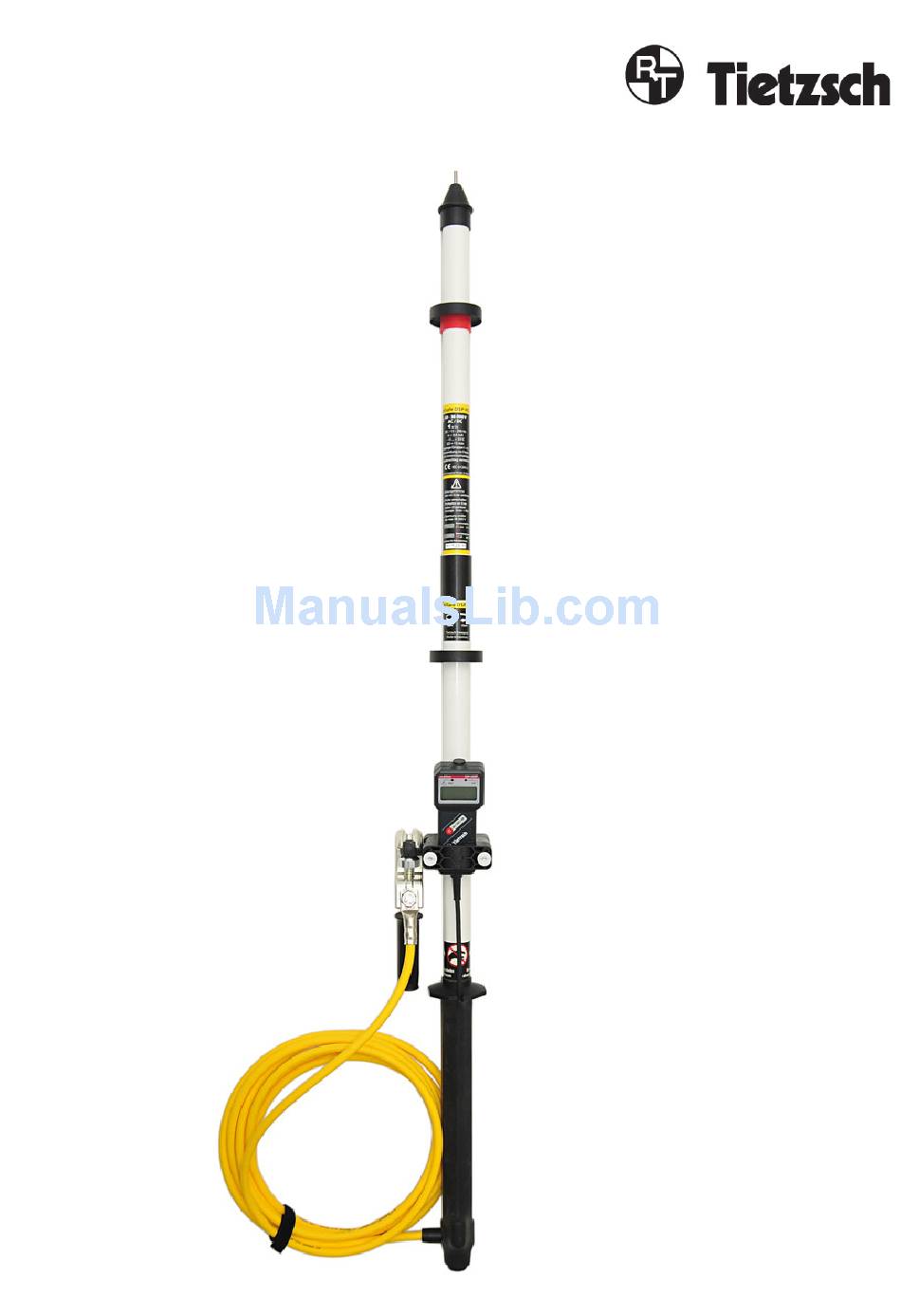

Bedienungsanleitung
User Instructions

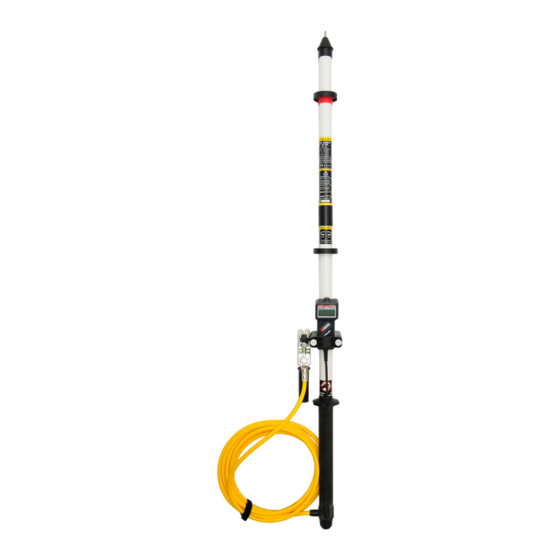

MultiSafe DSP HS36
Hochspannungsprüfer
High-Voltage Tester
Rudolph Tietzsch GmbH & Co. KG
Willringhauser Straße 18
58256 Ennepetal
GERMANY
Telefon: +49 2333-75989
info@tietzsch.de
www.tietzsch.de
DSP HS36_BA_06-2015
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Tietzsch MultiSafe DSP HS36
Summary of Contents for Tietzsch MultiSafe DSP HS36
- Page 1 Bedienungsanleitung User Instructions MultiSafe DSP HS36 Hochspannungsprüfer High-Voltage Tester Rudolph Tietzsch GmbH & Co. KG Willringhauser Straße 18 58256 Ennepetal GERMANY Telefon: +49 2333-75989 info@tietzsch.de www.tietzsch.de DSP HS36_BA_06-2015...
- Page 2 Symbole auf dem Gerät Achtung! Bedienungsanleitung beachten! EG-Konformitätskennzeichnung Gerät zum Arbeiten unter Spannung Dieses Gerät muss gemäß den geltenden Richt- linien und Gesetzen (für Europa: WEEE 2012/19/EU) fachgerecht entsorgt werden. Bei Fragen zur Altgeräte-Rücknahme wenden Sie sich bitte an service@tietzsch.de...
- Page 3 Überprüfen Sie das Gerät mit dem Eigentest / Funktionstest. Fällt hierbei die Anzeige eines oder mehrerer Systeme aus, darf das Gerät nicht mehr verwendet werden. Der MultiSafe DSP HS36 darf nur im montiertem Zustand auf dem Basisrohr zusammen mit der Prüfspitze verwendet werden! Unbefugte dürfen den Spannungsprüfer nicht zerlegen.
- Page 4 Schritt 2 - Test des Prüfkreises und der Schutzwiderstände Halten Sie die Prüfelektrode ca. 5 Sekunden an die angeschlossene Erdverbindung. Wenn „Rdy“ angezeigt wird und die grüne LED leuchtet, ist der MultiSafe DSP HS36 einsatzbereit. Hinweis: Falls der Funktionstest nicht erfolgreich war, ist folgendes zu überprüfen: Prüfelektrode kurzgeschlossen? Prüfelektrode fest aufgeschraubt? Funktionstest wiederholen!
- Page 5 4. Messen und Prüfen 4.1 Spannung prüfen Achtung! Der Funktionstest (siehe 3.4) muss erfolgreich durchgeführt worden sein. Setzen Sie die Prüfspitze mit sicherem Kontakt auf die Messstelle auf. Folgende Anzeige erscheint: Keine Betriebsspannung: Betriebsspannung: Keine Spannung: Störspannung < Grenze U t : Spannung >...
- Page 6 (kein Werkzeug, notfalls Münze verwenden), so dass ein 3 mm großer Spalt für den Federmechanismus des Anzeigeteils bleibt. Achtung! Spannungsprüfer dürfen bei geöffnetem Batteriefach nicht benutzt werden. Der MultiSafe DSP HS36 darf nur im montiertem Zustand auf dem Basisrohr zusammen mit der Prüfspitze verwendet werden!
- Page 7 6. Transport und Modifikation 6.1 Prüfelektrode wechseln Der MultiSafe DSP HS36 kann mit verschiedenen Prüfelektroden ausgestattet werden. Diese können einfach auf die Hochspannungsprüfspitze aufgeschraubt werden. Danach ist der Funktionstest durch- zuführen! Ausführungen der Prüfelektroden Für den MultiSafe DSP HS36 werden folgende Prüfelektroden angeboten:...
- Page 8 Eine Reparatur ist nur durch den Hersteller oder durch vom Hersteller ausdrücklich ermächtigte Werkstätten zulässig. Bei Beschädigung des Gerätes, Ausfall des Eigentests oder zur detaillierten Überprüfung/Kalibrierung wenden Sie sich bitte an service@tietzsch.de oder senden Sie das Gerät mit Fehlerbeschreibung an den Hersteller. 9. Eingeschränkte Garantie- und Haftungsbeschränkung Durch ständige Qualitätskontrollen, modernste Elektronik und hochwertige Werkstoffe gewährleisten...
- Page 9 11. Technische Daten Nennspannung: 50 ... 36000 V AC / DC Frequenzbereich: 0 ... 200 Hz Eingangswiderstand: 119 MΩ Messstrom: < 0,4 mA bei 36000 V Stoßspannungsfestigeit: > 300 kV (Berich vom Prüfinstitut liegt vor) Anzeige Gruppe: I und III Anzeige: rote LED für Spannung >...
- Page 11 User Instructions MultiSafe DSP HS36 High-Voltage Tester Rudolph Tietzsch GmbH & Co. KG Willringhauser Straße 18 58256 Ennepetal GERMANY Phone: +49 2333-75989 info@tietzsch.de www.tietzsch.de DSP HS36_BA_06-2015...
-
Page 12: Symbols On The Instrument
Symbols on the instrument Attention! Observe user instructions! EC conformity Device for live working This device has to be disposed of according to the applicable regulations and laws (for Europe: WEEE 2012/19/EU). Please contact service@tietzsch.de in regard to the return of old devices. - Page 13 1. Application The MultiSafe DSP HS36 is a two pole voltage tester for a.c. and d.c. voltages up to 36 kV against ground. It is particularly suitable to detect voltage quickly and securely at capacitor banks and links of converters.
- Page 14 Step 2 – Check test circuit and protective resistors Hold the test electrode for about 5 seconds to the connected ground connection. If „Rdy“ appears and the green LED lights up, then the MultiSafe DSP HS36 is ready for operation. Note!
- Page 15 4. Measuring and testing 4.1 Testing voltage Attention! The function test (see 3.4) has to be performed successfully. Connect test electrode securely with the test points. The following indication appears: No operating voltage Operating voltage No voltage: Interference voltage < Limit U t : Voltage >...
- Page 16 3 mm gap for the spring mechanism of the display unit. Attention! Voltage testers may not be used with open battery box. Only use the erected MultiSafe DSP HS36 on the basic pipe in connection with the test probe!
- Page 17 6. Transportation and modification 6.1 Change test electrodes The MultiSafe DSP HS36 can be equipped with different test electrodes. Those can be easily screwed onto the high-tension test probes. After this, perform the self-test! Design of electrodes The following test electrodes are available...
- Page 18 Repair is only allowed by the manufacturer or explicitly authorised repair shops. In case of damage, failure of the self-test or for detailed inspection/calibration please contact service@tietzsch.de or send the device back to the manufacturer with a description of failure. 9. Limited warranty and limitation of liability...
- Page 19 11. Technical data Rated Voltage: 50 ... 36000 V AC / DC Frequency range: 0 ... 200 Hz Input resistance: 119 MΩ Current peak value: < 0.4 mA at 36000 V Surge voltage strenght: > 300 kV (test report available) Indicator group: I and III Indication:...
