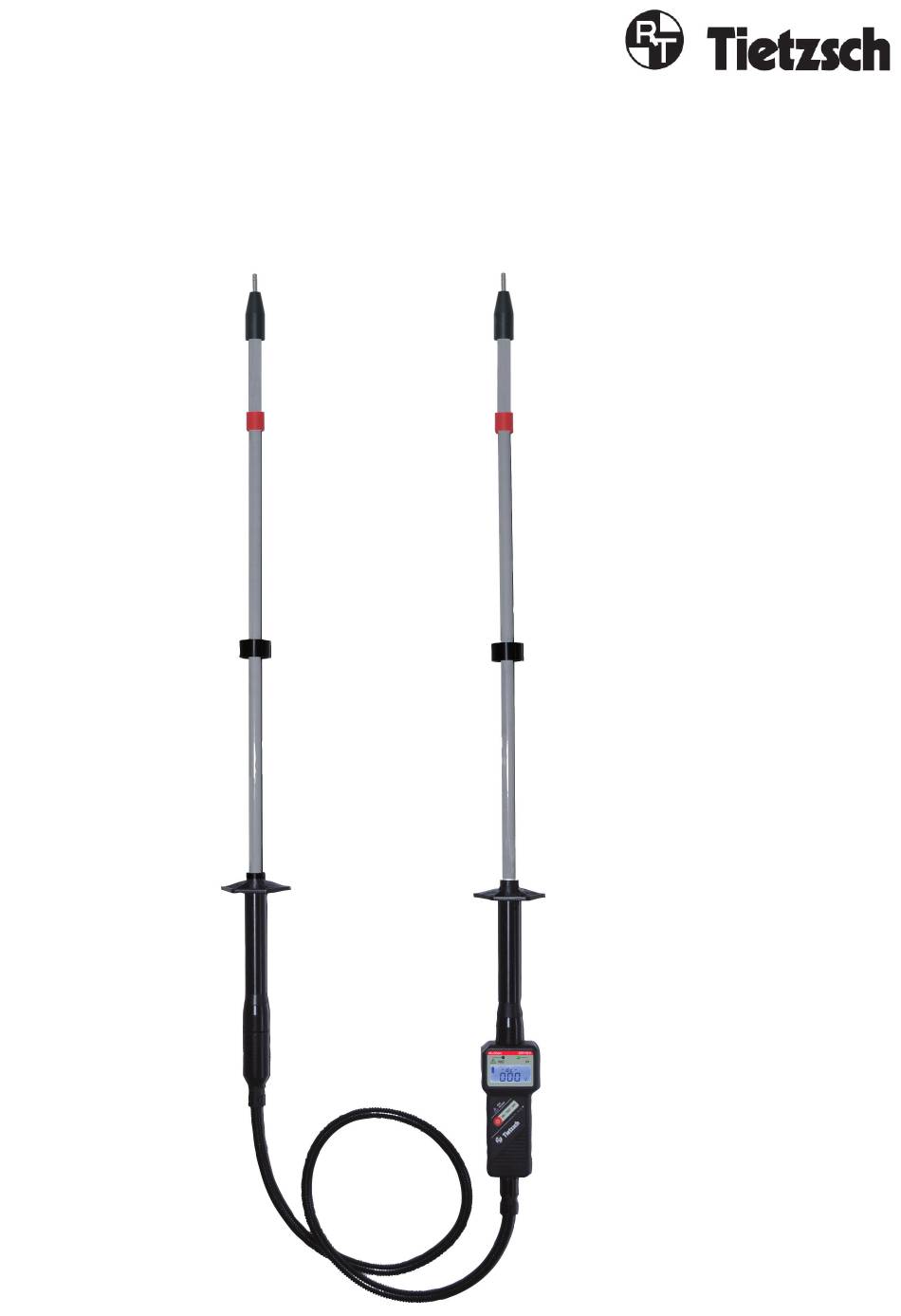

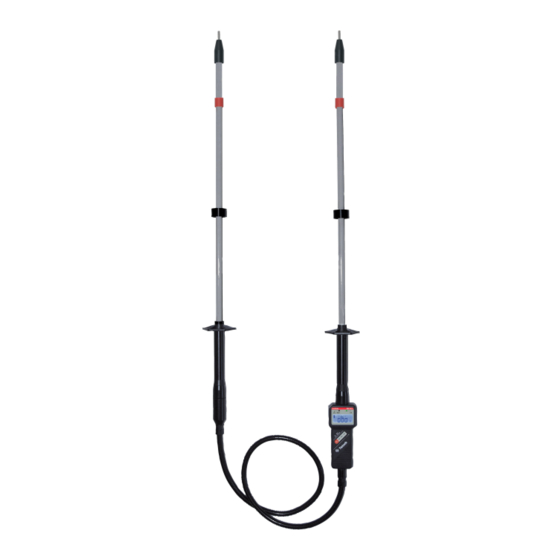

- Page 1 Bedienungsanleitung User Instructions MultiSafe HS 11 Zweipoliger Hochspannungsprüfer Two-pole high voltage tester Rudolph Tietzsch GmbH & Co. KG Willringhauser Straße 18 58256 Ennepetal GERMANY Telefon: +49 2333-75989 info@tietzsch.de www.tietzsch.de HS_11_BA_01-2022...
-
Page 2: Symbole Auf Dem Gerät
Symbole auf dem Gerät Achtung! Bedienungsanleitung beachten! EG-Konformitätskennzeichnung Gerät zum Arbeiten unter Spannung Dieses Gerät muss gemäß den geltenden Richt- linien und Gesetzen (für Europa: WEEE 2012/19/EU) fachgerecht entsorgt werden. Bei Fragen zur Altgeräte-Rücknahme wenden Sie sich bitte an service@tietzsch.de... - Page 3 1. Anwendung Der MultiSafe HS 11 ist ein zweipoliger Spannungsprüfer für Wechselspannungen bis 11 kV AC und Gleich- spannungen bis 16 kV. Er ist geeignet um die Spannung und Spannungsfreiheit an Kondensatorenbatterien und Zwischenkreisen von Umrichtern sowie Einspeisungen und Verteilungen schnell und sicher festzustellen.
- Page 4 Schritt 2 - Test des Prüfkreises und der Schutzwiderstände Halten Sie die beiden Prüfelektroden ca. 5 Sekunden zusammen (Elektroden kurzschließen). Wenn „Rdy“ angezeigt wird und die grüne LED leuchtet, ist der MultiSafe HS 11 einsatzbereit. Hinweis: Falls der Funktionstest nicht erfolgreich war, ist folgendes zu überprüfen: Prüfelektroden kurzgeschlossen? Prüfelektroden fest aufgeschraubt? Batterie leer? Funktionstest wiederholen!
- Page 5 Sind Batterien leer, dürfen sie nicht in den Hausmüll. Bitte geben Sie die Batterien im Handel oder an den Recyclinghöfen der Kommunen ab. Die Rückgabe ist unentgeltlich und gesetzlich vorgeschrieben. 6. Prüfelektroden wechseln Der MultiSafe HS 11 kann mit verschiedenen Prüfelektroden ausgestattet werden. Lösen Sie hierzu die Edelstahlelektrode und schrauben Sie die neue Elektode ein, ziehen Sie diese handfest an.
- Page 6 Bei Beschädigung des Gerätes, Ausfall des Eigentests oder zur detaillierten Überprüfung/Kalibrierung wenden Sie sich bitte an service@tietzsch.de oder senden Sie das Gerät mit Fehlerbeschreibung an den Hersteller. 9. Eingeschränkte Garantie- und Haftungsbeschränkung Durch ständige Qualitätskontrollen, modernste Elektronik und hochwertige Werkstoffe gewährleisten wir, dass dieser Prüfer für die Dauer von 2 Jahren frei von Material- und Fertigungsdefekten bleibt.
- Page 7 11. Technische Daten MultiSafe HS 11 Nennspannung: 50 ... 11000 V AC / 16000 V DC Frequenzbereich: DC / 15 ... 500 Hz Eingangswiderstand: 30 MΩ Messstrom: 0,53 mA bei 16000 V DC Stoßspannungsfestigeit: > 300 kV (Prüfbericht liegt vor)
- Page 9 User Instructions MultiSafe HS 11 Two-pole high voltage tester Rudolph Tietzsch GmbH & Co. KG Willringhauser Straße 18 58256 Ennepetal GERMANY Phone: +49 2333-75989 info@tietzsch.de www.tietzsch.de HS_11_BA_01-2022...
-
Page 10: Symbols On The Instrument
Symbols on the instrument Attention! Observe user instructions! EC conformity Device for live working This device has to be disposed of according to the applicable regulations and laws (for Europe: WEEE 2012/19/EU). Please contact service@tietzsch.de in regard to the return of old devices. - Page 11 1. Application The MultiSafe HS 11 is a two-pole voltage tester for alternating voltages up to 11 kV AC and direct voltages up to 16 kV. It is particularly suitable to detect voltage quickly and securely at capacitor banks and links of converters.
-
Page 12: Operating Voltage
Step 2 – Check test circuit and protective resistors Hold the test electrodes together for about 5 seconds until „Rdy“ appears and the green LED lights up, then the MultiSafe HS 11 is ready for operation.to the Note! In case the function test has not been successful, check the following:... - Page 13 After this, perform the function test (see 3.3)! Design of electrodes The following test electrodes are available for the MultiSafe HS 11: i = semicircular electrode (standard) N = peaked electrode Y = bifurcated electrode...
- Page 14 In case of damages on the device or failure of the function test according to section 3.2 or for detailed inspec- tion/calibration, please contact: service@tietzsch.de or send the device and a description of failure back to the manufacturer (address see page 1).
- Page 15 11. Technical Data MultiSafe HS 11 Nominal voltage range: 50 ... 11000 V AC / 16000 V DC Frequency range: DC / 15 ... 500 Hz Input resistance: 30 MΩ Measurement current: 0.53 mA at 16000 V DC Surge voltage strength : >...
