Statusanzeigen
Die LEDs an der Frontseite des Gerätes geben Ihnen die Möglichkeit, dessen
Betriebsstatus jederzeit zu kontrollieren:

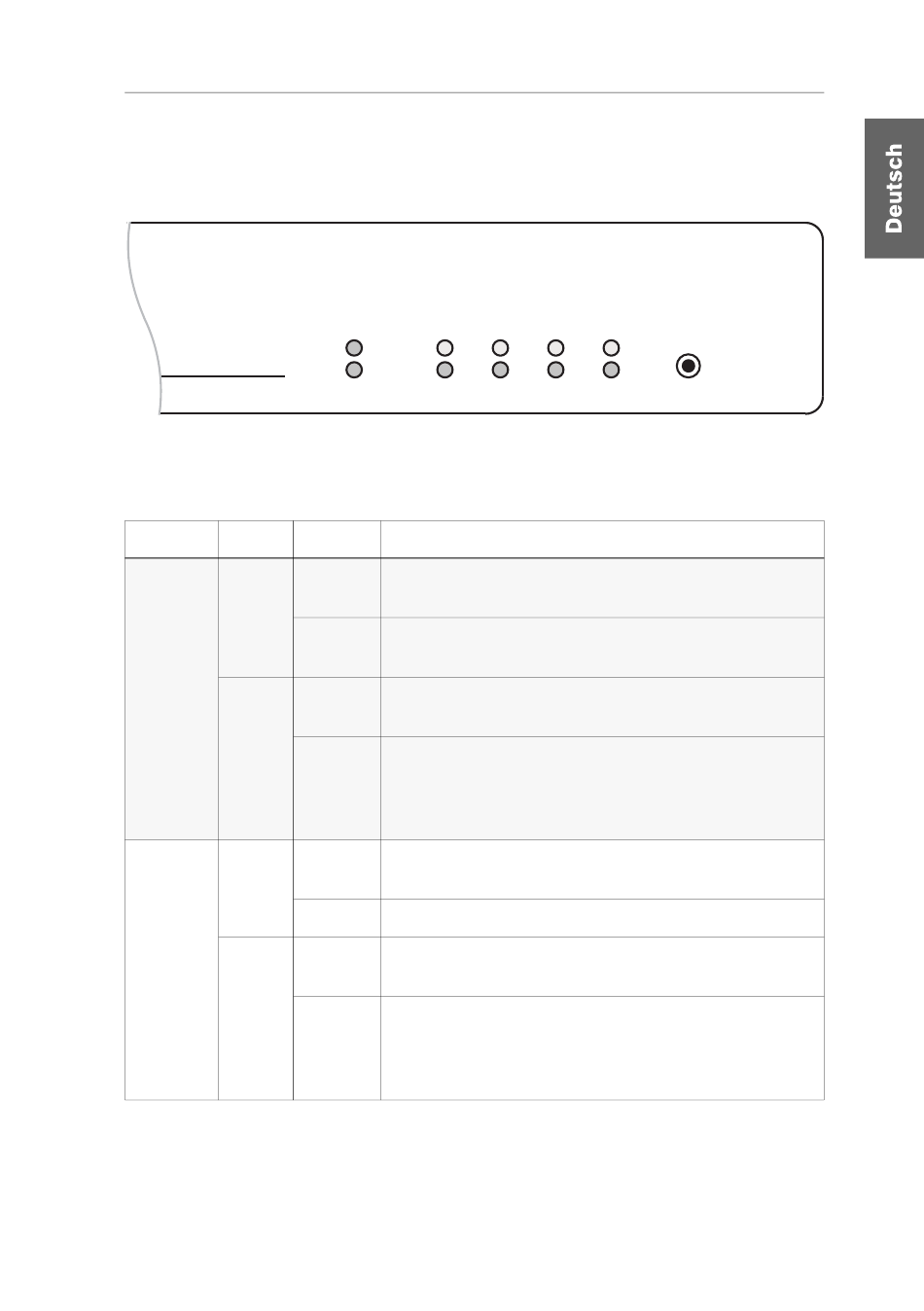

Abbildung 4: Statusanzeigen an der Frontseite der Erweiterung UserCenter CAT8
Die Bedeutungen der verschiedenen LEDs sind in der folgenden Tabelle aufgelistet:
Bereich LED

Power

Red.

Main
Active leuchtet
1
Status
Tabelle 2: Bedeutung der verschiedenen LEDs
Power
1
Red.

Active

Main Status
Status Bedeutung
an Das optionale Netzteil Power-Set 12 ist angeschlos-
sen und eine Spannung von 12 Volt verfügbar.
aus Das optionale Netzteil Power-Set 12 ist nicht (kor-
rekt) angeschlossen.
an Die Hauptspannungsversorgung liefert die erfor-
derliche Spannung.
aus Der Schalter zur Stromversorgung ist ausgeschaltet
oder die Verbindung des Gerätes mit dem Strom-
netz nicht hergestellt. Prüfen Sie den korrekten
Anschluss des Kaltgerätekabels.
Ein Benutzer einer der angeschlossenen Matrix-
switches ist auf das Target-Modul aufgeschaltet.
aus Keine aktive Aufschaltung auf das Target-Modul.
leuchtet Die Verbindung zwischen dem Target-Modul und
dem Matrixswitch wurde erfolgreich hergestellt.
blinkt Es konnte keine Verbindung zwischen dem Target-
Modul und dem G&D Matrixswitch hergestellt
werden. Prüfen Sie den korrekten Anschluss des
Target-Moduls und des G&D Matrixswitches.
4
3
2 Service
G&D UserCenter CAT8 · 5
Statusanzeigen
