Die Erweiterung »UserCenter CAT8«
Die Erweiterung »UserCenter CAT8«
Die Anzahl der anschließbaren Arbeitsplätze an die G&D Matrixswitches ist durch
die Anzahl der physikalisch verfügbaren Arbeitsplatz-Ports begrenzt:
Matrixswitch
CATCenter NEO16
CATCenter X8
CATCenter X4
CATCenter X2
Tabelle 1: Anzahl der Arbeitsplatz-Ports einiger G&D Matrixswitches
Durch den Einsatz der Erweiterung UserCenter CAT8 können vier Target-Module
an acht verschiedene G&D Matrixswitches angeschlossen werden.
Hierdurch wird erreicht, dass an allen Arbeitsplätzen der acht Matrixswitches eine
Aufschaltung auf die vier Target-Module möglich ist.
BEISPIEL: Sie wünschen den Zugriff von 64 Arbeitsplätzen auf vier verschiedene
Target-Module.
Um dies zu erreichen, schließen Sie die vier Target-Module an die Erweiterung
UserCenter CAT8 an und verbinden anschließend die Erweiterung mit acht ver-
schiedenen Matrix-Switches CATCenter X8.
Durch diese Anschlußmethode sind die vier Target-Module an allen 64 Arbeits-
plätzen (8 pro CATCenter X8) erreichbar.
Lieferumfang
 1 × UserCenter CAT8
 1 × Stromversorgungskabel (PowerCable-2 Standard)
 1 × Installationsanleitung
 1 × 19" RM-Set-435

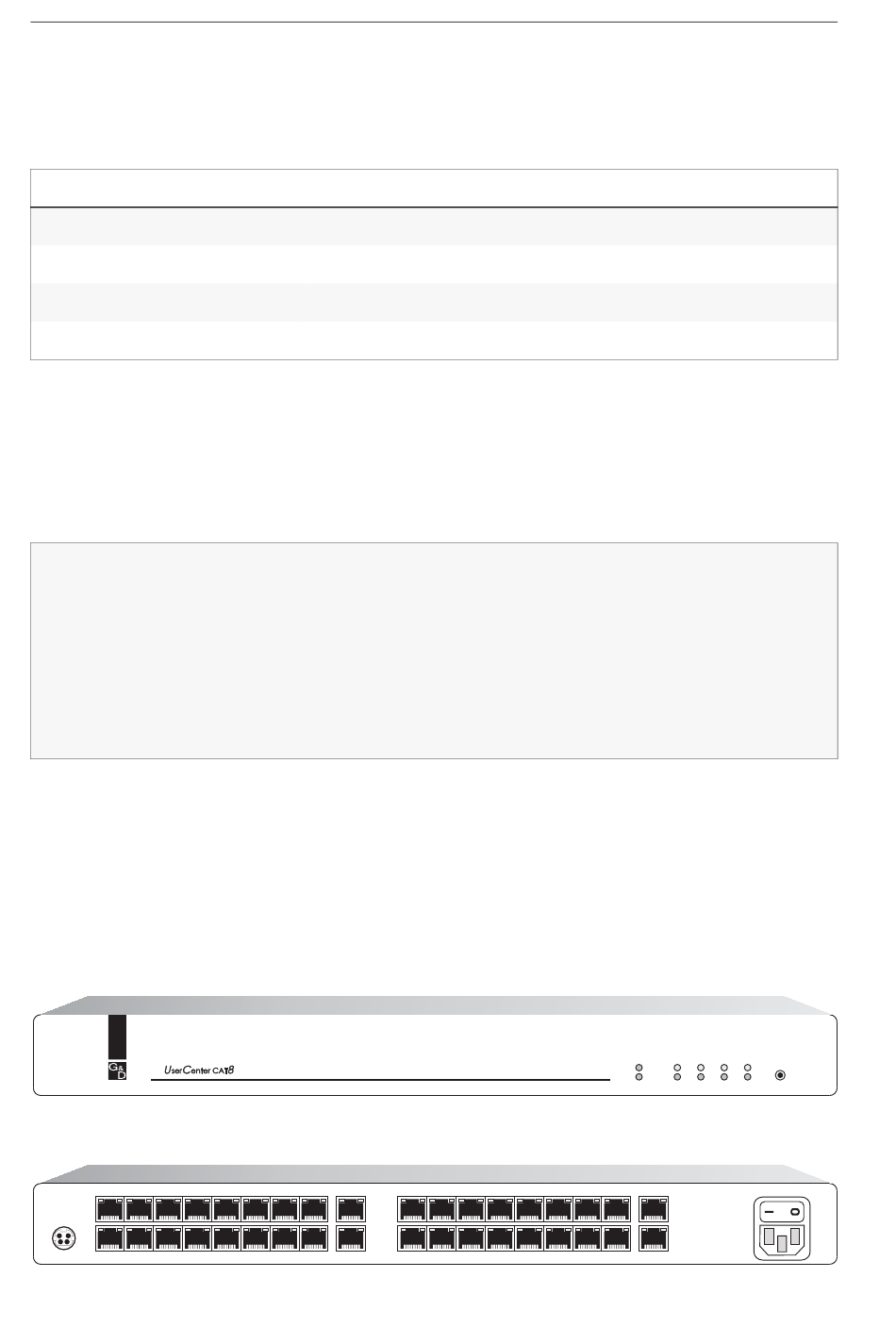

Abbildung 1: Frontansicht der Erweiterung UserCenter CAT8
3.1 3.2 3.3 3.4
Red. Power 1.1 1.2 1.3 1.4
Abbildung 2: Rückansicht der Erweiterung UserCenter CAT8
2 · G&D UserCenter CAT8
Anzahl der Arbeitsplätze
16
8
4
2
Cluster CPU 3
3.5 3.6 3.7 3.8
Cluster CPU 1
1.5 1.6 1.7 1.8
Cluster
4.1 4.2 4.3 4.4 4.5 4.6
Cluster
2.1 2.2 2.3 2.4 2.5 2.6
2 3 4
Power 1
Red. Active
Main Status
CPU 4
4.7 4.8
CPU 2
2.7 2.8
Service
Main Power
