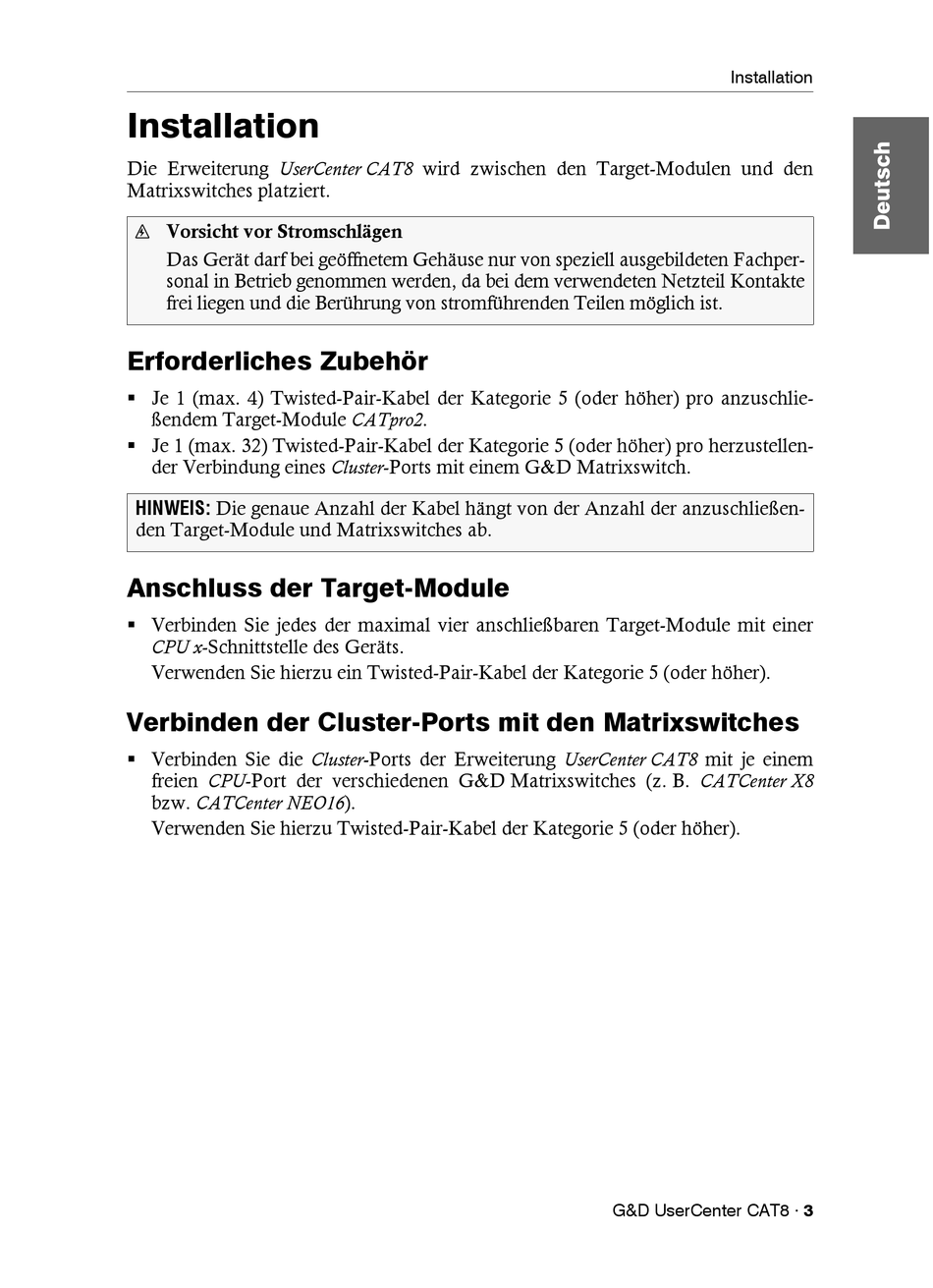

Installation
Die Erweiterung UserCenter CAT8 wird zwischen den Target-Modulen und den
Matrixswitches platziert.
, Vorsicht vor Stromschlägen
Das Gerät darf bei geöffnetem Gehäuse nur von speziell ausgebildeten Fachper-
sonal in Betrieb genommen werden, da bei dem verwendeten Netzteil Kontakte
frei liegen und die Berührung von stromführenden Teilen möglich ist.
Erforderliches Zubehör
 Je 1 (max. 4) Twisted-Pair-Kabel der Kategorie 5 (oder höher) pro anzuschlie-
ßendem Target-Module CATpro2.
 Je 1 (max. 32) Twisted-Pair-Kabel der Kategorie 5 (oder höher) pro herzustellen-
der Verbindung eines Cluster-Ports mit einem G&D Matrixswitch.
HINWEIS: Die genaue Anzahl der Kabel hängt von der Anzahl der anzuschließen-
den Target-Module und Matrixswitches ab.
Anschluss der Target-Module
 Verbinden Sie jedes der maximal vier anschließbaren Target-Module mit einer
CPU x-Schnittstelle des Geräts.
Verwenden Sie hierzu ein Twisted-Pair-Kabel der Kategorie 5 (oder höher).
Verbinden der Cluster-Ports mit den Matrixswitches
 Verbinden Sie die Cluster-Ports der Erweiterung UserCenter CAT8 mit je einem
freien CPU-Port der verschiedenen G&D Matrixswitches (z. B. CATCenter X8
bzw. CATCenter NEO16).
Verwenden Sie hierzu Twisted-Pair-Kabel der Kategorie 5 (oder höher).
