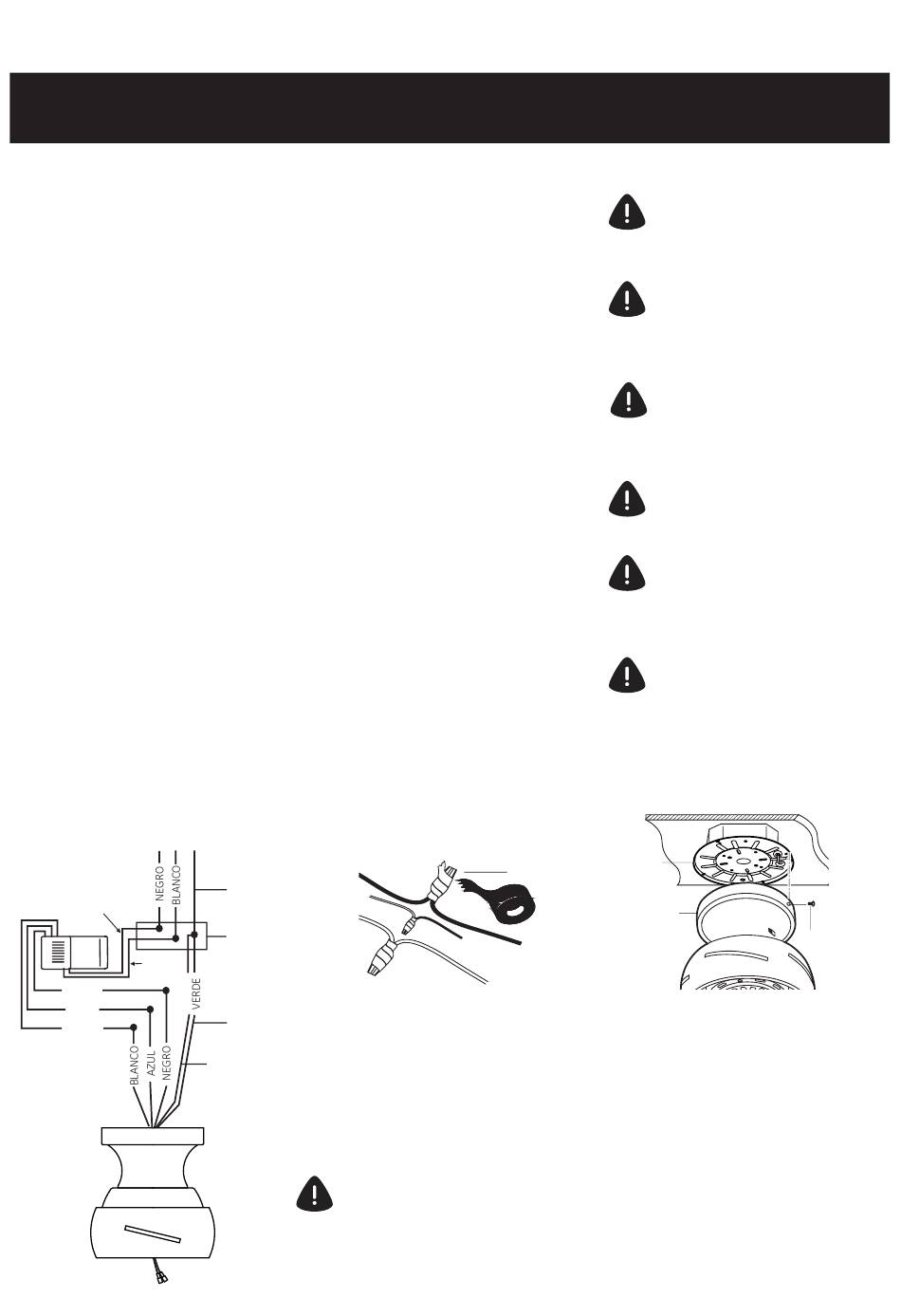

CÓMO HACER LAS CONEXIONES ELÉCTRICAS
Si cree no tener los conocimientos o experiencia suficiente
en cableados eléctricos, acuda a un electricista autorizado
para instalar el ventilador.
Siga los pasos a continuacion para preparar las conexiones
electricas. Luego, conforme a las descripciones y diagramas de
abajo conecte el cableado del ventilador a su hogar. Use conectores
de cables provistos con su ventilador. Asegure los conectores de
cables con cinta electrica. Asegurese que no hay extremos de cables
o conexiones al descubierto.
Conexión eléctrica del motor al recepto r: Conecte el cable negro
del ventilador con el cable negro del receptor que dice "TO M OTOR
L". Conecte el cable blanco del ventilador con el cable blanco
del receptor que dice "TO M OTOR N ". Conecte el cable azul del
ventilador con el cable azul del receptor que dice " Para lu z".
Asegure las conexiones de los cables con conectores de plastico (H)
y cinta electrica.
Conexión del receptor con los cables de alimentación del hoga r:
Conecte el cable neg ro (vi vo) del techo con el cable negro del
receptor que dice "AC in L". Conecte el cable blanco (neutro) del
techo con el cable blanco del receptor que dice "AC in N ". Asegure las
conexiones de los cables con conectores de plastico (H) y cinta electrica.
Si en la caja tomacorriente hay un cable de tierra (verde o de
cob re), conéctelo con cable de tierra del disco de fi jación y el
cable de tierra del ensamble del motor, asegu re la conexión con
un casquillo plástico (H); de no ser así, conecte el cable de tierra
del ensamble del motor con el cable de tierra del disco de fi jación,
asegure las conexiones de los cables con conectores de plastico (H) y
cinta electrica.
Circuito de alimentación
NEGRO
NEGRO
AZUL
BLANCO
NEGRO for motor
AZUL for luz
BLANCO for neutro
Instalación del ventilador
Conductor de
tierra del techo
Caja tomacorriente
Para colocar los casquillos, pele 1,9 cm de
Cable de tierra
cable (3/4"). Alinee los cables
del disco de fijación
paralelamente, insértelos en el casquillo,
Cable de tierra
ajuste a mano girando en sentido horario
del ensamble
hasta apretar. Recubra los cables y el
del motor
casquillo con cinta aislante. Una vez
realizadas las conexiones, introduzca
cuidadosamente los cables y conexiones
en la roseta.
CUIDADO: después de hacer las
conexiones eléctricas, cuidadosamente
desenganche el ventilador y sujételo
firmemente mientras lo coloca en la
placa de montaje.
ADVERTENCIA: Para evitar posible
choque eléctrico, cerciórese de cortar
el suministro eléctrico desde el tablero
principal antes de proceder al cableado.
NOTA: El ventilador se debe instalar a
una distancia mínima de 6 m (20 pies)
de la unidad de transmisión para una
señal de transmisión efectiva entre el
transmisor y el receptor del ventilador.
NOTA: Para mejor recepción del Control
Remoto, asegúrese de colocar el cable
antena marrón lejos de los cables
eléctricos (de color azul, blanco y negro).
PRECAUCIÓN: No use interruptores de
pared con reguladores de intensidad
(dimmers).
ADVERTENCIA: Verifique que no haya
conexiones sueltas, incluida la conexión
de tierra, y que no queden cables
salientes de los casquillos, excepto por el
cable de tierra.
ADVERTENCIA: Los diagramas de
electricidad son solo una referencia.
El uso optativo de cualquier otro kit de
iluminación debe tener certificación UL y
ser apto para usar con este ventilador.
Q
H
R
Afloje dos (uno de cada lateral) de los
cuatro tornillos (V) del disco de fi jación
(Q) y extraiga los otros dos. Quite el
ensamble del motor (R) del gancho del
disco de fi jación (Q) y empuje hacia arriba
el ensamble del motor (R) hasta que los
dos tornillos (V) del disco de fi jación (Q)
calcen en la ranura en L de la roseta del
ensamble del motor (R). Rote el ensamble
del motor (R) ligeramente hasta que las
cabezas de los dos tornillos calcen en los
orificios de la ranura en L. Coloque los
otros dos tornillos que había quitado y
ajuste los cuatro tornillos.
V
9
