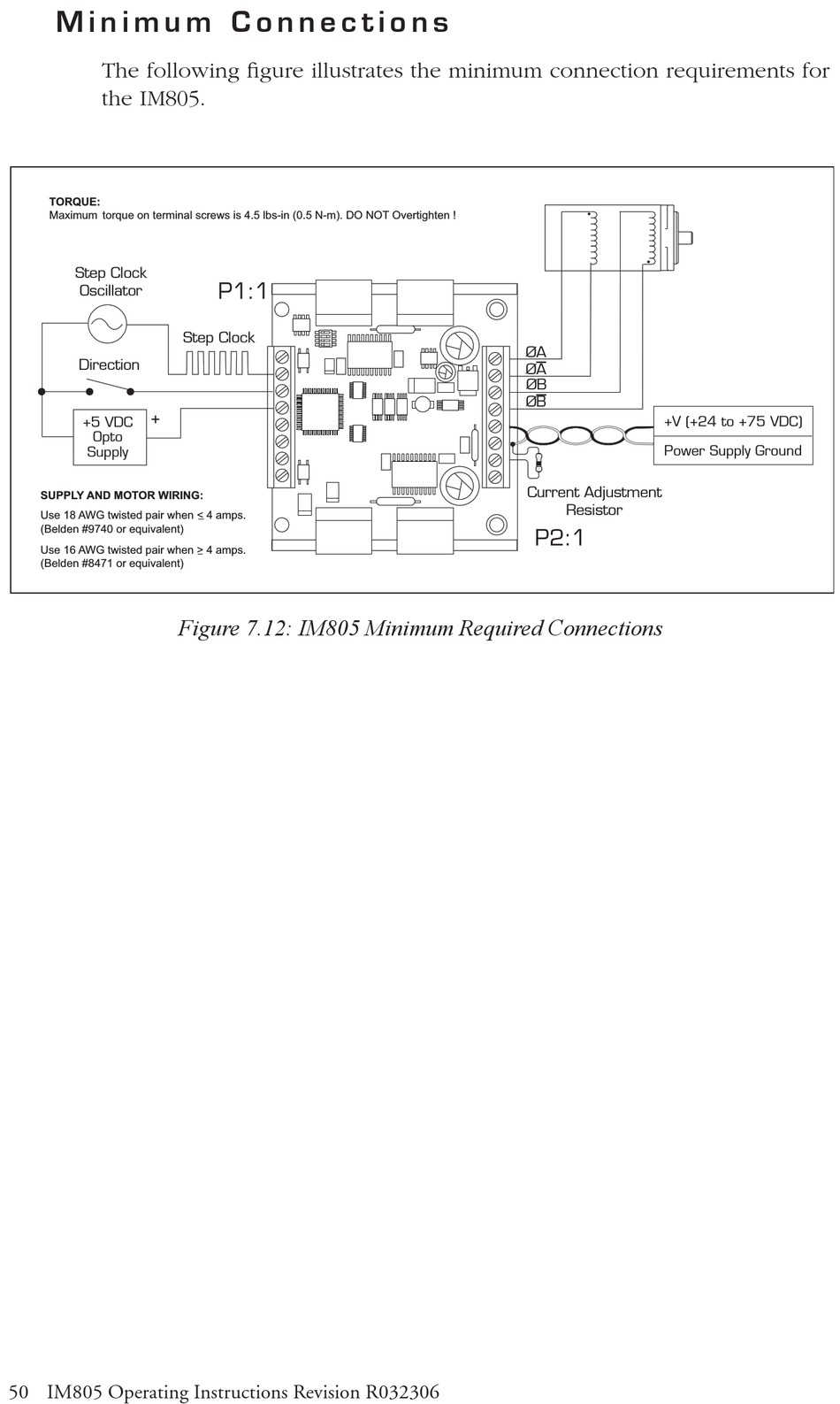

M i n i m u m C o n n e c t i o n s
The following figure illustrates the minimum connection requirements for
the IM805.
�������
������� �����������������������������������������������������������������������
����������
����������
���������
�
������
����
������
������������������������
��������������������������������������
����������������������������
��������������������������������������
����������������������������
50 IM805 Operating Instructions Revision R032306
����
����������
Figure 7.12: IM805 Minimum Required Connections
��
��
��
��
�������������������
�������������������
������������������
��������
����
