Contec SMC-8DL-PCI User Manual page 35

3. External Connection
28

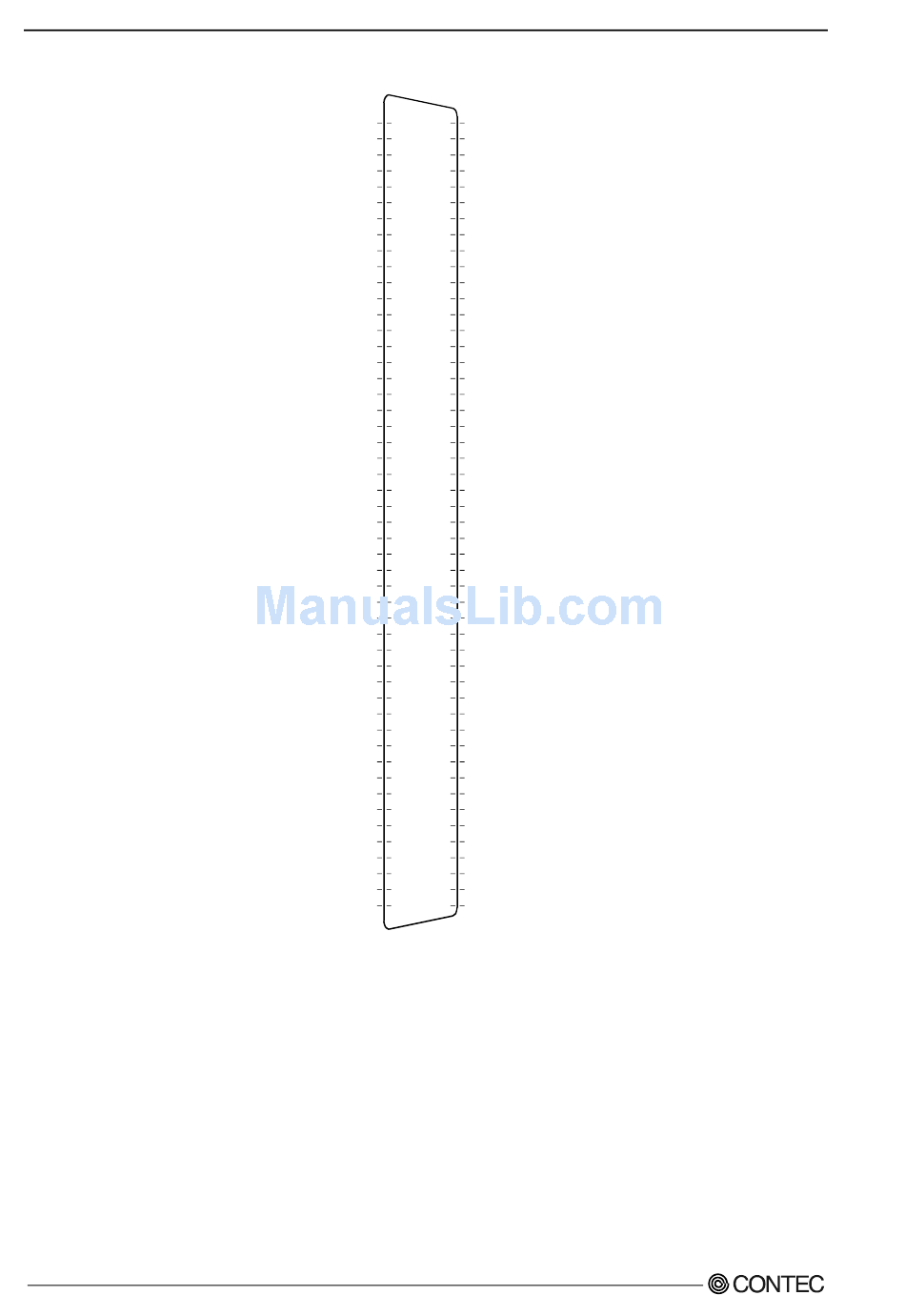

CNA
GND
1
axis7 : OUT-/CW- 2
axis7 : OUT+/CW+ 3
axis7 : DIR-/CCW-
4
axis7 : DIR+/CCW+
5
axis7 : OUT1
6
axis7 : OUT2 7
axis7 : OUT3
8
GND
9
axis6 : OUT-/CW-
10
axis6 : OUT+/CW+ 11
axis6 : DIR-/CCW-
12
axis6 : DIR+/CCW+
13
axis6 : OUT1
14
axis6 : OUT2 15
axis6 : OUT3 16
axis7 : Z-
17
axis7 : Z+
18
axis7 : B- 19
axis7 : B+ 20
axis7 : A-
21
axis7 : A+
22
axis6 : Z-
23
axis6 : Z+ 24
axis6 : B-
25
axis6 : B+
26
axis6 : A-
27
axis6 : A+ 28
axis7 : -LIM
29
axis7 : +LIM
30
axis7 : ORG
31
axis7 : IN7 32
axis7 : IN6 33
axis7 : IN5/PCS
34
axis7 : IN4/LTC
35
axis7 : IN3/SD
36
axis7 : IN2/INP 37
axis7 : IN1/ALM
38
axis7 : P-COM
39
axis6 : -LIM
40
axis6 : +LIM 41
axis6 : ORG
42
axis6 : IN7
43
axis6 : IN6
44
axis6 : IN5/PCS 45
axis6 : IN4/LTC
46
axis6 : IN3/SD
47
axis6 : IN2/INP
48
axis6 : IN1/ALM
49
axis6 : P-COM 50
51 GND
52 axis5 : OUT-/CW-
53 axis5 : OUT+/CW+
54 axis5 : DIR-/CCW-
55 axis5 : DIR+/CCW+
56 axis5 : OUT1
57
axis5 : OUT2
58 axis5 : OUT3
59 GND
60 axis4 : OUT-/CW-
61
axis4 : OUT+/CW+
62 axis4 : DIR-/CCW-
63 axis4 : DIR+/CCW+
64 axis4 : OUT1
65 axis4 : OUT2
66 axis4 : OUT3
67 axis5 : Z-
68 axis5 : Z+
69 axis5 : B-
70 axis5 : B+
71 axis5 : A-
72 axis5 : A+
73 axis4 : Z-
74 axis4 : Z+
75 axis4 : B-
76 axis4 : B+
77 axis4 : A-
78 axis4 : A+
79 axis5 : -LIM
80 axis5 : +LIM
81 axis5 : ORG
82 axis5 : IN7
83 axis5 : IN6
84 axis5 : IN5/PCS
85 axis5 : IN4/LTC
86 axis5 : IN3/SD
axis5 : IN2/INP
87
88 axis5 : IN1/ALM
89 axis5 : P-COM
90 axis4 : -LIM
91 axis4 : +LIM
92 axis4 : ORG
93 axis4 : IN7
94 axis4 : IN6
95 axis4 : IN5/PCS
96 axis4 : IN4/LTC
97 axis4 : IN3/SD
98 axis4 : IN2/INP
99 axis4 : IN1/ALM
100 axis4 : P-COM
SMC-4DL-PCI, SMC-8DL-PCI
