11.98
Bezeich- Beschreibung
nung
CB2 Kommunikationsbaugruppe mit Schnittstelle für CAN-
Protokoll
CBP Kommunikationsbaugruppe mit Schnittstelle für SINEC-
L2-DP, (Profibus) (kleinformatige Baugruppe; muß am
ADB rechts bzw. unten gesteckt werden)
CBC Kommunikationsbaugruppe mit Schnittstelle für CAN-
Protokoll (kleinformatige Baugruppe; muß am ADB
rechts bzw. unten gesteckt werden)
Tabelle 9.3 Optionsbaugruppen und Busadapter
Steckplatz in der Elektronikbox
Links Steckplatz 1 (PSR)
Mitte Steckplatz 3 (Optionen)
Rechts Steckplatz 2 (Optionen)
Wenn nur eine Technologiebaugruppe eingesetzt wird, muß diese immer in Steckplatz 2 der Elektronikbox
gesteckt werden.
Jede optionale Zusatzbaugruppe darf nur einmal in der Elektronikbox montiert sein.
Wird eine Technologiebaugruppe zusammen mit einer Kommunikationsbaugruppe verwendet, dann muß
die Kommunikationsbaugruppe im Slot G (kleinformatige Baugruppen CBP und CBC) bzw. im Steckplatz 3
(großformatige Baugruppen CB1 und CB2) stecken.
Die Daten von großformatigen Baugruppen erscheinen immer unter Slot E bzw. Slot G, d.h. daß z.B. die
Softwareversion einer Technologiebaugruppe über r060.003 angezeigt wird.
Für die Verwendung von kleinformatigen Baugruppen (CBP und CBC) ist zusätzlich zum LBA noch ein ADB
(Adapter Board, Trägerboard) notwendig. Diese Baugruppen müssen aufgrund der kleinen mechanischen
Abmessungen auf ein ADB gesteckt werden, damit sie in die Elektronikbox gesteckt werden können.
Es können maximal 2 Zusatzbaugruppen verwendet werden.
Tabelle 9.4 Steckplätze für die Optionsbaugruppen in der Elektronikbox
In der Elektronikbox können mit Hilfe der Option LBA (Local Bus Adapter) eine oder zwei der in Tabelle 9.3
aufgeführten Optionsbaugruppen gesteckt werden.

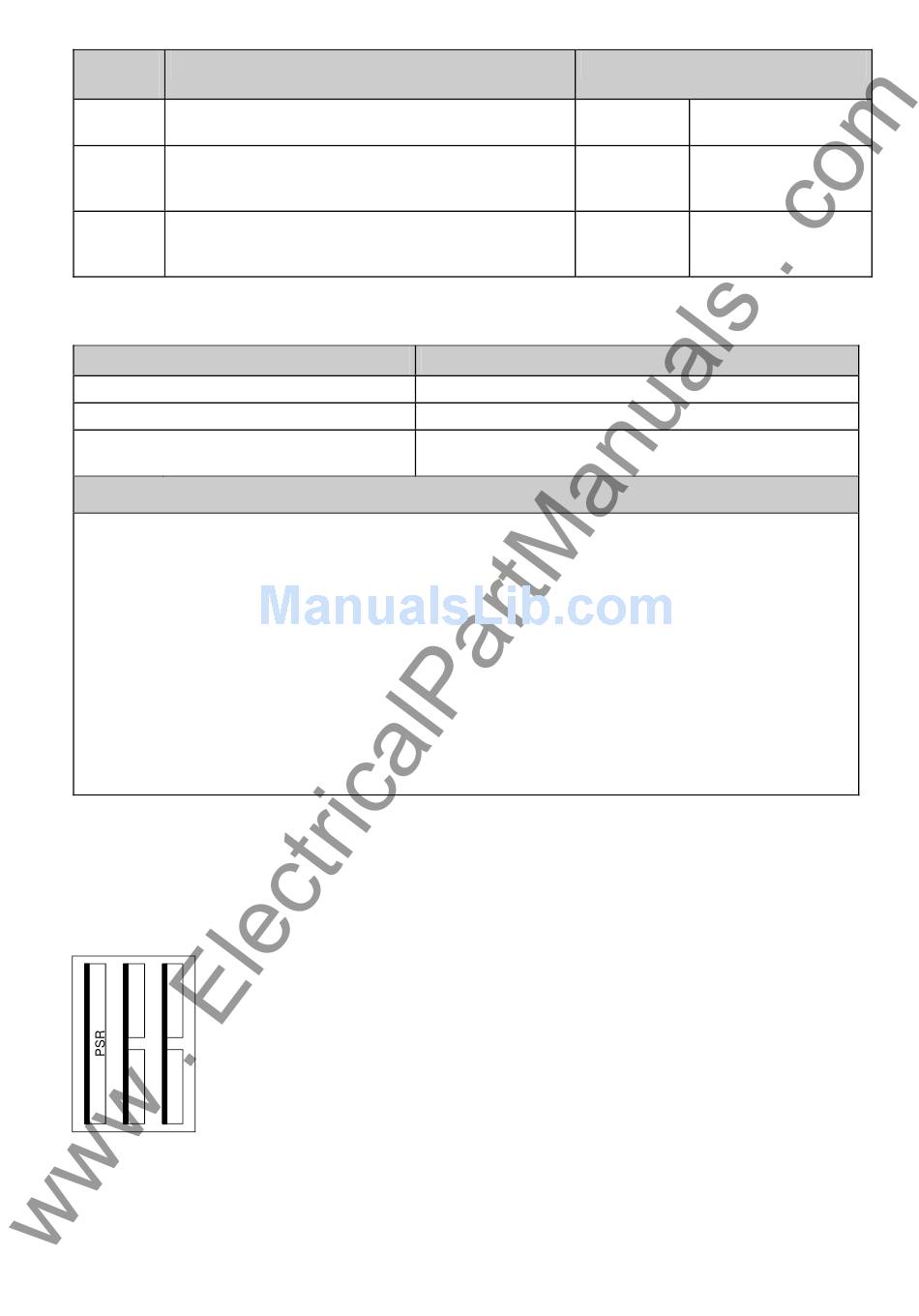

Die Kennzeichnung der Steckplätze bzw. Slots ist in der folgenden Abbildung zu sehen.
1 3 2
F D
Kennzeichnung der
Steckplätze 1 bis 3
und Slots D bis G
in der Elektronikbox
G E
Siemens AG 6SE7087-6AC85-0AA0
Einspeise-Einheit Betriebsanleitung
Baugruppe
Beschreibung
Baugruppe
Baugruppe
Baugruppen
PSR
CB1 / SCB1 / SCB2 / CBC (mit ADB) / CBP (mit ADB)
CB1 / CB2 / CBP (mit ADB) / CBC (mit ADB) / SCB1 / SCB2
/ T100 / T300
HINWEIS
Optionen
Bestellnummer
6SE7090-0XX84-0AE0
6SE7087-6CX84-0AK0
6SE7090-0XX84-0FF0
6SE7090-0XX84-0FG0
DEUTSCH
9-3
