Anschließen
♦ Lüfter für Zusatzstromversorgung bei 36A-Geräten (6SE7024-1xB85)
(keine Kundenklemme)
Stecker X20
Stecker X20
Pin 1 DC 24V über einen gesteuerten Spannungsbegrenzer
Pin 2 Bezugspotential
Tabelle 3.7 Lüfteranschluß
♦ Anschluß von Steuerleitungen von Optionsbaugruppen(in Vorbereitung)
Die Steuerleitungen müssen geschirmt sein und sind getrennt von den Leistungskabeln zu verlegen,
Mindestabstand 20 cm. Der Schirm ist beidseitig aufzulegen. Am Gerätegehäuse wird der Schirm mit
Schirmschellen aufgelegt, deren Handhabung in Bild 3.3 dargestellt ist.
Kreuzungen von Steuer- und Leistungskabeln sind in einem Winkel von 90° zu verlegen.
Kabelbinder
Länge nach
Bauform anpassen
Schirmung

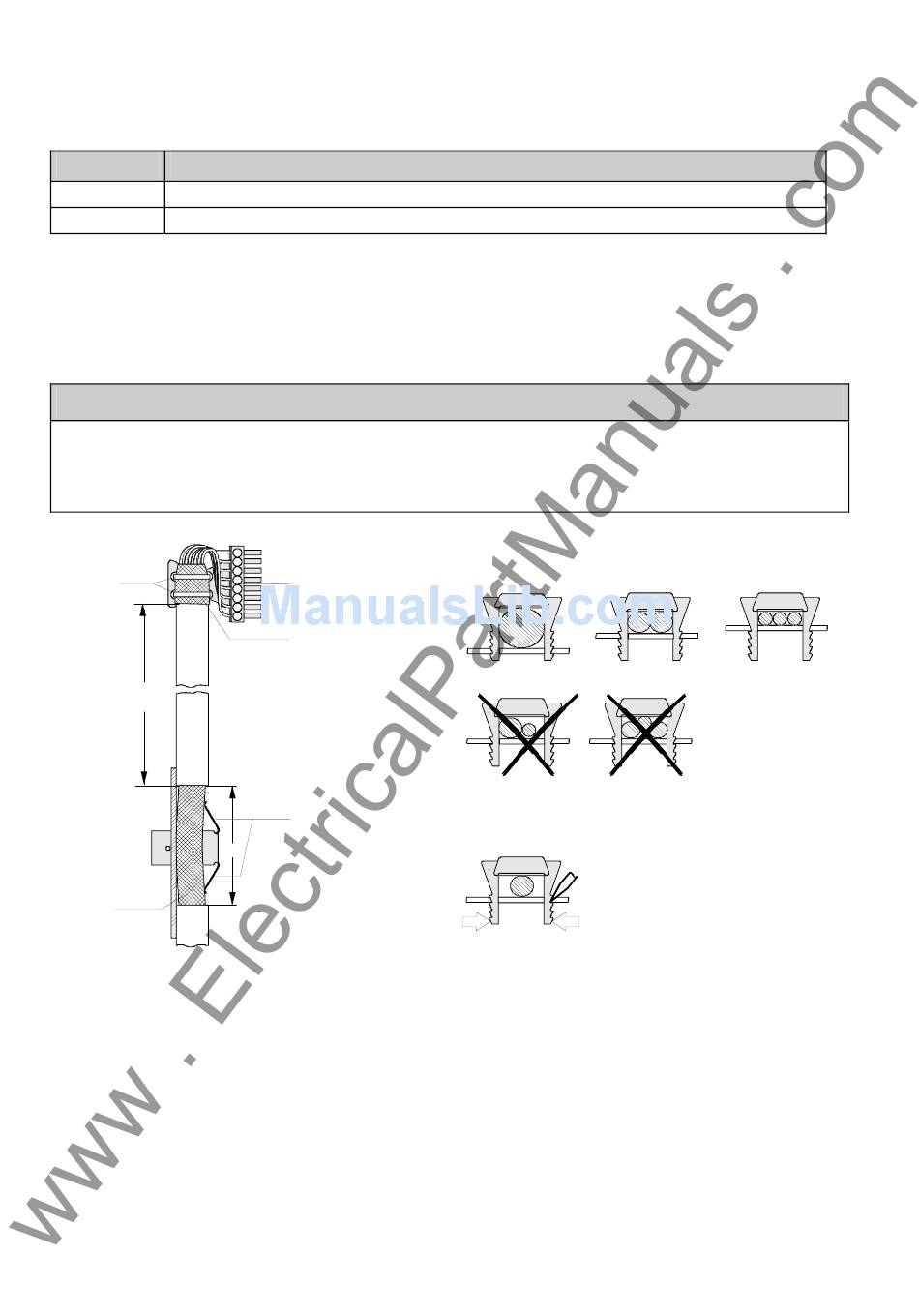

Bild 3.3 Anschließen der Steuerleitungen und Handhabung der Schirmschellen
Werden so viele Steuerleitungen benötigt, daß zwei Schirmschellen nicht ausreichen, so ist die Option „EMV-
Schirmgehäuse" einzusetzen.
Bestellnummer:
♦ Bauform B 6SE7090-0XB87-3CA0
♦ Bauform C 6SE7090-0XC87-3CA0
3-6
DEUTSCH
Stecker
Schirmung überstülpen
und z.B. mit
Schrumpfschlauch
befestigen
Feder nicht
überbiegen
35
Funktion Beschreibung
HINWEIS
Schirmschelle einrasten
∅ ≤ 15mm
Schirmschelle lösen
∅ ≤ 7,5mm ∅ ≤ 5mm
Schelle mit der Hand oder mit einem
Schraubenzieher zusammendrücken
und nach oben abziehen.
Vorsicht!
Die Schellen sind scharfkantig!
