2. Anschluss
Die Verbindung aller Einzelmodule erfolgt über Datenleitungen, wobei zwischen den
4-poligen Datenleitungen (RJ10) und 6-poligen Datenleitungen (RJ12) unterschieden
wird. Die RJ12 Leitungen werden verwendet um die einzelnen Leistungsteile und das
Touch Bedienteil untereinander zu verbinden, die RJ10 Leitungen werden für die Innen-
bedienteile verwendet. Folgende wave.com4 Module sind erhältlich und können mit dem
Touch Bedienteil verwendet werden:
● wave.com4 Sauna
● wave.com4 Infra
● wave.com4 sound&light

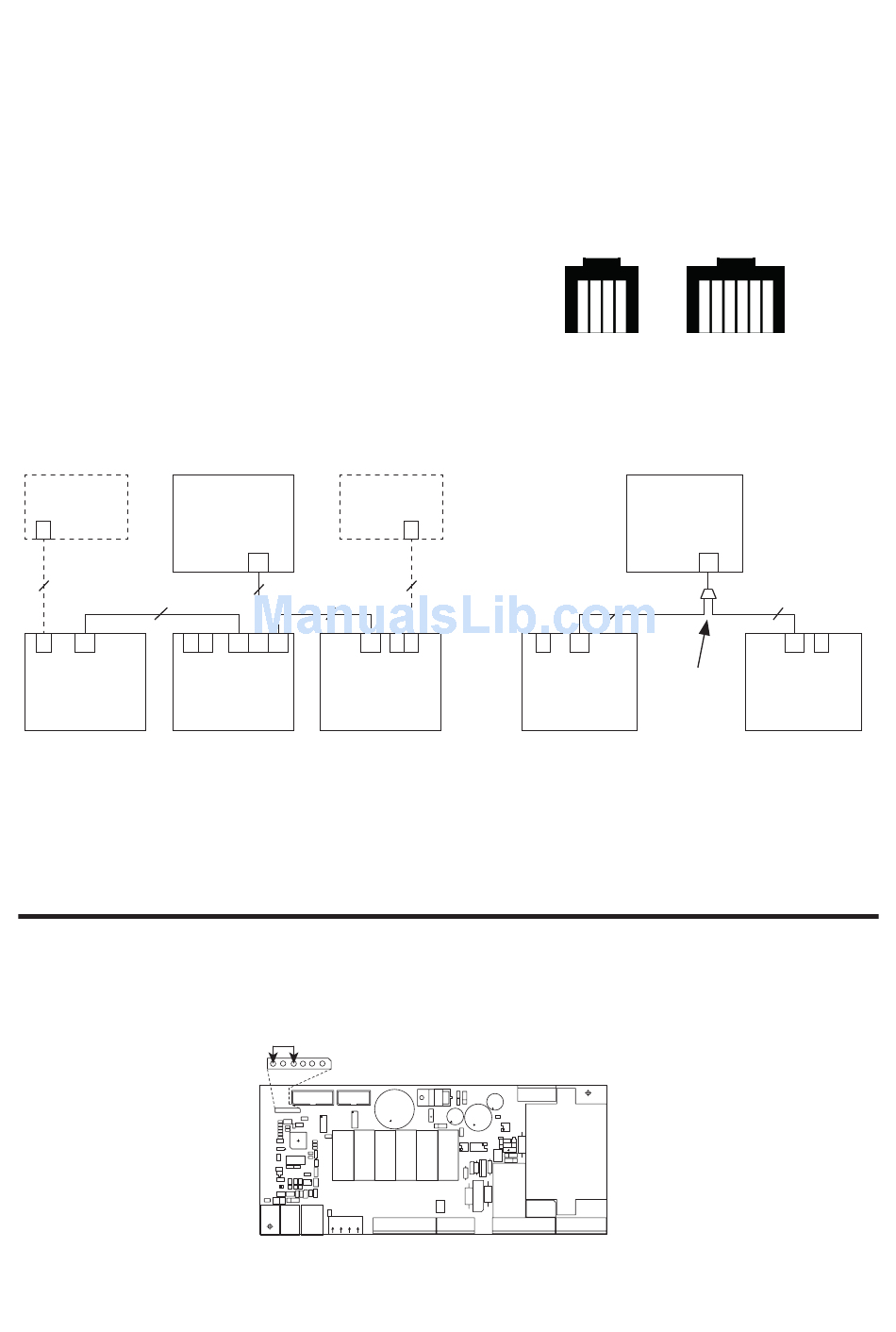

Verbindungsbeispiel Komplettausbau
mit 2 Innenbedienteilen:
wave.com4 Touch
Innenbedienteil
sound&light
RJ10
RJ12
wave.com4
wave.com4 Infra
sound&light
Wichtig: Wird nur wave.com4 Sauna und wave.com4 sound&light verwendet, muss das
Erweiterungskabelset WC4-SL-EXT bestellt werden.
Nachdem alle Komponenten miteinander verbunden wurden, müssen die Leistungsteile
für den Betrieb mit dem Touch Bedienteil vorbereitet werden.
wave.com4 Sauna
Jumper JPBM am Sauna Leistungsteil setzen. Dieser Jumper (Drahtbrücke) befindet sich
im Lieferumfang des Touch Bedienteils.
WORLD OF WELLNESS
Innenbedienteil
Sauna
RJ12
RJ12
RJ12
wave.com4
Sauna
JPBM
RJ10
Verbindungsbeispiel ohne wave.com4 Infra:
RJ10
wave.com4
sound&light
RJ12
wave.com4 Touch
RJ12 RJ12
WC4-SL-EXT
wave.com4
Sauna
