KURZANLEITUNG ZUR INBETRIEBNAHME
In dieser Kurzanleitung befinden sich einige Hilfestellungen und Informationen zur Erstin-
betriebnahme Ihres wave.com4 Touch Bedienteils. Bei Fragen, welche nicht in dieser
Kurzanleitung behandelt werden, nehmen Sie das jeweilige Benutzerhandbuch zur Hand.
1. Technische Daten
Betriebsspannung:
Leistungsaufnahme:
Display:
Lautsprecher:
Umgebungsbedienungen:
Montageort: Das Bedienteil ist nicht für den Sauna-Innenraum geeignet! Bedienteil nicht
unmittelbar neben Saunatüren oder Duschen montieren, da der plötzliche Anstieg der
Luftfeuchtigkeit gegebenenfalls Probleme verursachen kann.

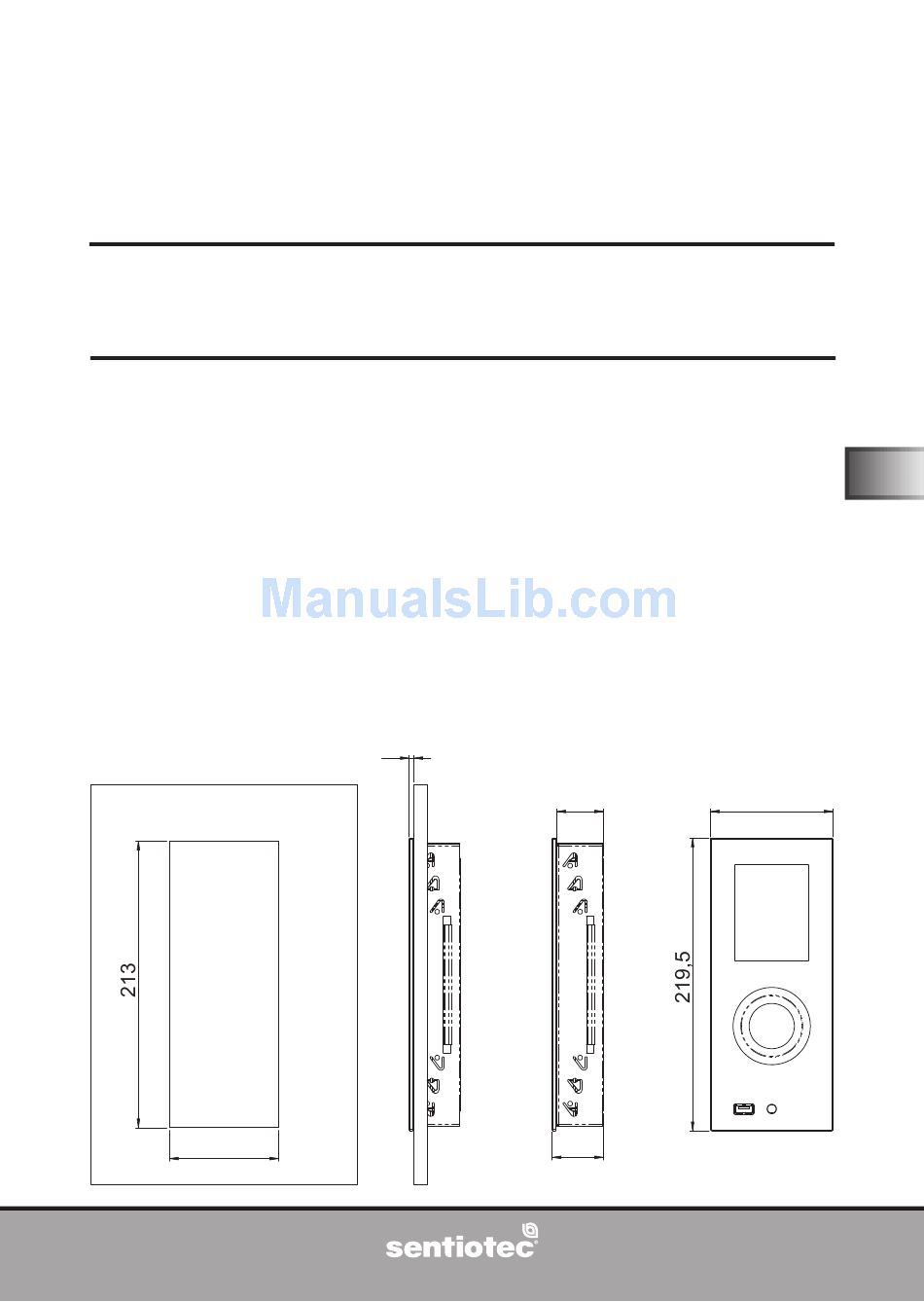

Ausschnitt
82
Version 05/16
wave.com4 Touch
WC4-B-TC2 / 1-015-611
12 - 24 VDC (Versorgung über Datenleitung)
max. 5,6 W (Standby: max. 1 W)
3,5" TFT (320 x 240 px)
2 x 5 W (8 Ohm)
0° C - 55° C; maximal 99% relative Luftfeuchte,
nicht kondensierend
3,5
36
39,5
Ident-Nr. 1-039-366
DE
92
