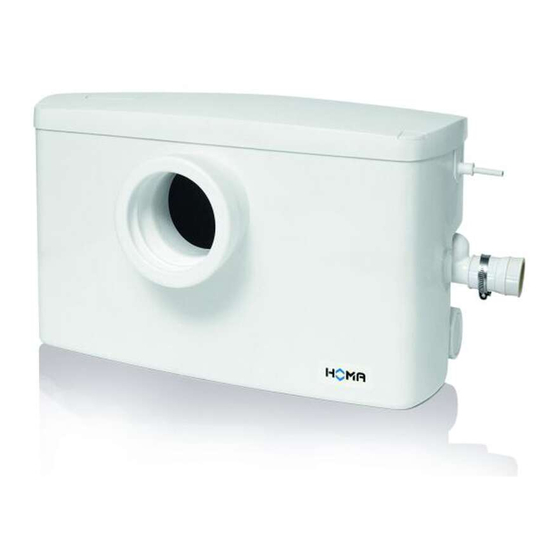

Original-Betriebsanleitung
Original-Instruction Manual
HOMA Pumpenfabrik GmbH
Industriestr. 1
D-53819 Neunkirchen-Seelscheid
50 Hz
Baureihe / Serie
SaniQ one
SaniQ cut
Version 01/2016 – No. 00509021.01

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SaniQ cut and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Homa SaniQ cut

Summary of Contents for Homa SaniQ cut

  • Page 1 Original-Betriebsanleitung Original-Instruction Manual HOMA Pumpenfabrik GmbH Industriestr. 1 D-53819 Neunkirchen-Seelscheid 50 Hz Baureihe / Serie SaniQ one SaniQ cut Version 01/2016 – No. 00509021.01...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis Inhalt Seite Allgemeines 1.1. Konformitätserklärung 1.2. Vorwort 1.3. Bestimmungsgemäße Verwendung 1.4. Urheberschutz 1.5. Garantiebestimmungen 1.6. Fachbegriffe 2. Sicherheit 2.1. Anweisungen und Sicherheitshinweise 2.2. Verwendete Richtlinien und CE-Kennzeichnung 2.3. Allgemeine Sicherheitshinweise 2.4. Bedienpersonal 2.5. Elektrische Arbeiten 2.6. Verhalten während des Betriebes 2.7.

  • Page 3: Allgemeines

    1. Allgemeines 1.1. Konformitätserklärung EG-Konformitätserklärung im Sinne der EG-Maschinenrichtlinie 2006/42/EG, Anhang II A Wir, die HOMA Pumpenfabrik GmbH, Industriestrasse 1, D-53819 Neunkirchen-Seelscheid, erklären hiermit, dass die Typen: SaniQ one & SaniQ cut aufgrund Ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Maschinenrichtlinien...

  • Page 4: Vorwort

    1.2. Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Produkt der Firma HOMA Pumpenfabrik GmbH entschieden haben. Das erworbene Produkt ist nach dem derzeitigen Stand der Technik gefertigt und geprüft. Lesen Sie sich diese Betriebsanleitung sorgfältig vor der ersten Inbetriebnahme durch.
  • Page 5 Schäden und Störungen müssen sofort und sachgemäß vom dafür ausgebildeten Personal behoben werden. Das Produkt darf nur in technisch einwandfreiem Zustand betrieben werden. Während der vereinbarten Gewährleistungszeit darf die Reparatur des Produktes nur von der HOMA Pumpenfabrik GmbH und/oder einer autorisierten Servicewerkstatt durchgeführt werden. Die HOMA Pumpenfabrik GmbH behält sich das Recht vor, dass beschädigte Produkt zur Ansicht ins Werk liefern zu lassen.
  • Page 6 (03 37 01) 52 50 (0 18 05) 80 51 00 (086 36) 69 64 84 HEKO Pumpen GmbH Richard Heep Pumpen GmbH Rudolf Schabmüller GmbH HOMA Pumpenfabrik GmbH Meiendorfer Straße 71 Ahornstr. 63 Bunsenstr. 21 Industriestr. 1 22145 Hamburg...

  • Page 7: Fachbegriffe

    1.6. Fachbegriffe In dieser Betriebsanleitung werden verschiedene Fachbegriffe verwendet. Trockenlauf: Ein Trockenlauf ist auf jeden Fall zu vermeiden, hier läuft die Pumpe mit voller Drehzahl, es ist aber kein Medium zum Fördern vorhanden. Aufstellungsart „nass“: Die Pumpe wird im Fördermedium eingetaucht. Sie ist komplett vom Fördermedium umgeben. Beachten Sie die Angaben für die max.

  • Page 8: Sicherheit

    2. Sicherheit Dieses Kapitel führt alle generell gültigen Sicherheitshinweise und technische Anweisungen auf. Bei Transport, Aufstellung, Betrieb, Wartung, usw. müssen alle Hinweise und Anweisungen beachtet und eingehalten werden! Der Betreiber ist dafür verantwortlich, dass sich das gesamte Personal an die folgenden Hinweise und Anweisungen hält.

  • Page 9: Bedienpersonal

    2.4. Bedienpersonal Das gesamte Personal, welches an der Anlage arbeitet, muss für diese Arbeiten qualifiziert sein. Das gesamte Personal muss volljährig sein. Grundlage für Bedien- Wartungspersonal müssen zusätzlich auch nationalen Unfallverhütungsvorschriften herangezogen werden. Es muss sichergestellt werden, dass das Personal die Anweisungen in dieser Betriebsanleitung gelesen und verstanden hat, ggf.

  • Page 10: Sicherheits- Und Überwachungseinrichtungen

    2.7. Sicherheits- und Überwachungseinrichtungen Unsere Anlagen sind mit verschiedenen Sicherheits- und Überwachungseinrichtungen ausgestattet. Diese Einrichtungen dürfen nicht demontiert oder abgeschaltet werden. Einrichtungen müssen vor der Inbetriebnahme vom Elektrofachmann angeschlossen und auf eine korrekte Funktion überprüft worden sein. Beachten Sie hierfür auch, dass bestimmte Einrichtungen zur einwandfreien Funktion ein Auswertgerät oder - relais benötigen, z.B.

  • Page 11: Allgemeine Beschreibung

    Entsorgung von bis zu zwei Sanitäreinheiten ist die SanIQ one geeignet. Für die Druckleitung zum nächsten Abwasserrohr genügt ein Durchmesser ab 1". Die SanIQ cut wird zum Fördern von häuslichem fäkalienhaltigem Abwasser eingesetzt. Einbau von WC, plus Waschbecken und Urinal oder Sitzwaschbecken, oder Dusche, in Räumen unterhalb der Rückstauebene des Abwasserkanals (Souterrain- oder Kellerräume), oder ohne ausreichendes Gefälle zum nächsten...
  • Page 12 Behälter mit Deckel (verschraubt) Be- und Entlüftung mit Aktivkohlefilter Verschraubung für Zulauf DN40 (Ø40) Anschluß für Druckrohrleitung Da28(-Da34) mit integriertem Kugelrückflußverhinderer Kabeldurchführung Zulauf für Waschtisch DN40 ( Ø40) Behälter mit Deckel (verschraubt) Be- und Entlüftung mit Aktivkohlefilter Verschraubung für Zulauf DN40 (Ø40) Anschluß...

  • Page 14: Verpackung, Transport Und Lagerung

    4. Verpackung, Transport und Lagerung 4.1. Anlieferung Nach Eingang ist die Sendung sofort auf Schäden und Vollständigkeit zu überprüfen. Bei eventuellen Mängeln muss noch am Eingangstag das Transportunternehmen bzw. der Hersteller verständigt werden, da sonst keine Ansprüche mehr geltend gemacht werden können. Eventuelle Schäden müssen auf dem Liefer- oder Frachtschein vermerkt werden.
  • Page 15 Rohrschleife (siehe Installationsbeispiel) an die Anlage angeschlossen werden. Stellen Sie die Hebeanlage waagerecht auf einem ebenen Boden auf. Um ein geräuscharmes Arbeiten zu gewährleisten, muss ein Mindestabstand von 5 mm zwischen Hebeanlage und Hauswand eingehalten werden. Installationsbeispiele SaniQ cut SaniQ one...
  • Page 16 Zulaufstutzen liegen. Achten Sie darauf, dass die Zuleitungen ein Gefälle zum Behälter hin hat (siehe Installationsbeispiele). Zum Anschließen eines WC an die SanIQ cut gehen Sie wie folg vor: Bei der SanIQ cut ist der Anschluss nach DIN1387 / 1388 mit einer Zulaufhöhe von 180mm ausgelegt.
  • Page 17 Zum Anschließen der Druckleitung gehen Sie wie folgt vor: Zum Anschluss der Druckleitung befestigen Sie die DN 25- Druckleitung am Übergangsstück, der sich oben rechts am Behälter der Hebeanlage befindet, mit einer Schelle. Verlegen Sie die Druckleitung stetig steigend (im Idealfall zunächst senkrecht, dann waagerecht) in einer Schleife über das Niveau der Rückstauebene des öffentlichen Abwasserkanals.

  • Page 18: Elektrik

    5.3. Elektrik Gefahr durch elektrischen Strom! Durch unsachgemäßen Umgang mit Strom besteht Lebensgefahr! Alle Pumpen mit freien Kabelenden müssen durch einen Elektrofachmann angeschlossen werden. Eine fachmännische Prüfung vor Inbetriebnahme muss sicherstellen, dass die geforderten elektrischen Schutzmaßnahmen vorhanden sind. Erdung, Nullung, Trenntrafo, Fehlerstrom- oder Fehlerspannungsschutzschalter müssen den Vorschriften des zuständigen Elektrizitätswerkes entsprechen.

  • Page 19: Wartungstermine

    6.2. Wartungstermine Halbjährlich:  Sichtprüfung der Stromzuführungskabel  Behälter reinigen 6.3. Wartungsarbeiten Sichtprüfung der Stromzuführungskabel Die Stromzuführungskabel müssen auf Blasen, Risse, Kratzer, Scheuerstellen und/oder Quetschstellen untersucht werden. Beim Feststellen von Schäden muss das beschädigte Stromzuführungskabel sofort getauscht werden. Die Kabel dürfen nur vom Hersteller oder einer autorisierten bzw. zertifizierten Servicewerkstatt getauscht werden.

  • Page 20: Wiederinbetriebnahme Nach Längerer Einlagerung

    7.3. Wiederinbetriebnahme nach längerer Einlagerung Die Maschine muss vor Wiederinbetriebnahme von Staub und Ölablagerungen gereinigt werden. Es sind –arbeiten anschließend notwendigen Wartungsmaßnahmen durchzuführen (siehe Kapitel „Instandhaltung“). Die Gleitringdichtung ist auf ordnungsgemäßen Zustand und Funktion zu prüfen. Nach Abschluss dieser Arbeiten kann die Maschine eingebaut (siehe Kapitel „Aufstellung“) und vom Fachmann an das Stromnetz angeschlossen werden.
  • Page 21 Contents Contents Page General Information 1.1. Declaration of Conformity 1.2. Preface 1.3. Proper use 1.4. Copyright 1.5. Warranty 1.6. Technical terms 2. Safety 2.1. Instructions and safety information 2.2. Guidelines used and CE-certification 2.3. General safety 2.4. Operating personal 2.5. Electrical work 2.6.

  • Page 22: General Information

    EC Declaration of conformity in line with the EC Machinery Directive 2006/42/EEC, Appendix IIA We, HOMA Pumpenfabrik GmbH, Industriestrasse 1, D-53819 Neunkirchen-Seelscheid, hereby declare that in respect to their design and construction the following types, in the form in which they are marketed by us, conform to the relevant fundamental safety and health requirements of the EC Machine Directives...:...

  • Page 23: Preface

    1.3. Proper use The HOMA products comply with the valid safety regulations and meet the demands of state-of-the-art technology. In the event of improper use, there is a danger to life for the user as well as for third parties.

  • Page 24: Technical Terms

    This means the manufacturer’s liability excludes all liability for personal, material or financial injury. 1.5.6. Manufacturer’s address HOMA Pumpenfabrik GmbH Industriestrasse 1 D-53819 Neunkirchen-Seelscheid Phone:...

  • Page 25: Safety

    “S2” operating mode (short-term operation) The operating time is specified in minutes, for example, S2-20. That means, that the machine can work 20 minutes and should pauses after it, as long as the machine is cooled down to 2K over medium temperature. Operating mode "S3"...

  • Page 26: Operating Personal

     It is of vital importance that the system is shut down immediately by the operator if any problems arise which may endanger safety of personnel. Problems of this kind include:  Failure of the safety and/or control devices  Damage to critical parts ...

  • Page 27: Operating Procedure

    2.6. Operating procedure When operating the product, always follow the locally applicable laws and regulations for work safety, accident prevention and handling electrical machinery. To help to ensure safe working practice, the responsibilities of employees should be clearly set out by the owner. All personnel are responsible for ensuring that regulations are observed.

  • Page 28: General Description

    The SanIQ cut is used for pumping household sewage containing faeces. Installation of toilet, plus sink and urinal or bidet, or shower in rooms below the backflow level of the sewer (rooms in the basement or cellar), or without adequate slope to the next sewage collection pipe.
  • Page 29 Tank cover, screwed Air vent with activated carbon filter Screw for Inlet DN40 (Ø40) Connection for discharge Da28(-Da34) with integrated ball backflow preventer Cable inlet Connection for hand basin DN40 ( Ø40) Tank cover, screwed Air vent with activated carbon filter Screw for Inlet DN40 (Ø40) Connection for discharge Da28(-Da34) with integrated ball backflow preventer Cable inlet...

  • Page 31: Package, Transport And Storage

    4. Packaging, Transport and Storage 4.1. Delivery After receipt, the shipment must be checked for damage and completeness immediately. In the event of any deficiencies, the transport company and the manufacturer must be informed on the day of receipt, as no claims can otherwise be made or considered valid.
  • Page 32 (see installation example). Position the lifting unit horizontally on a flat floor. To ensure quiet operation, a minimum distance of 5 mm between the lifting unit and the house wall must be observed. Installation examples SaniQ cut SaniQ one...
  • Page 33 The black wedge-seal must be between the union nut and inlet connection while you do this. Make sure that the supply lines have a slope towards the container (see installation examples). To connect a toilet to the SanIQ cut, proceed as follows: The SanIQ cut features a connection in accordance with DIN1387 / 1388 that is configured with an inlet height of 180mm.

  • Page 34: Electrical System

    To connect the pressure line, proceed as follows: To connect the pressure line, use a clamp to attach the DN 25-pressure line at the pipe fitting, located at the top right side of the container of the lifting system. Lay the pressure line continuously rising (ideally first vertically, then horizontally) in a loop above the level of the backflow level of the public sewer.

  • Page 35: Start-Up

    The voltage specified in the technical data must correspond with the local power supply. Ensure that the electrical plug connections are located in a flood-proof area and are protected from moisture. Power cords and plugs must be checked for damage before use. The end of the connector cable must not be submerged in water, otherwise water can get into the motor terminal compartment.

  • Page 36: Shutdown

    If the machine is used in basins/shafts the hoisting wires/cable holders (biners) and the wiring are subject to constant wear and tear. Regular inspections are required to prevent a complete wear and tear of the hoisting wires/cable holders (biners) and/or wiring and a complete damage to the power cable. The hoisting wires/cable holders (biners) and the wiring must be replaced immediately if there are slight signs of tear and wear! 7.

  • Page 37: Troubleshooting

    8. Troubleshooting In order to prevent damage or serious injury while rectifying machine faults, the following points must be observed:  Only attempt to rectify a fault if you have qualified personnel. This means each job must be carried out by trained specialist personnel, for example electrical work must be performed by a trained electrician.
  • Page 39 9.1. Kontaminationserklärung Die Instandsetzung der Geräte/Geräteteile wird nur durchgeführt, wenn eine korrekt und vollständig ausgefüllte Kontaminationserklärung vorliegt. Sonst kommt es zu Verzögerungen der Arbeiten. RÜCKFAX an HOMA Pumpenfabrik GmbH:… +49 (0) 2247 702 - 44 Gerätedaten: Pumpenbezeichnung: Artikelnummer: Seriennummer: Grund der Einsendung: Einsatzbedingte Kontaminierung des Gerätes:...

  • Page 40: Declaration Of Contamination

    9.1. Declaration of Contamination The repair if the instruments can only be accomplished if this document is filled out completely and accurately. ANSWER by FAX: HOMA Pumpenfabrik GmbH:… +49 (0) 2247 702 - 44 Pump data: Type: Part No: Serial no:...
