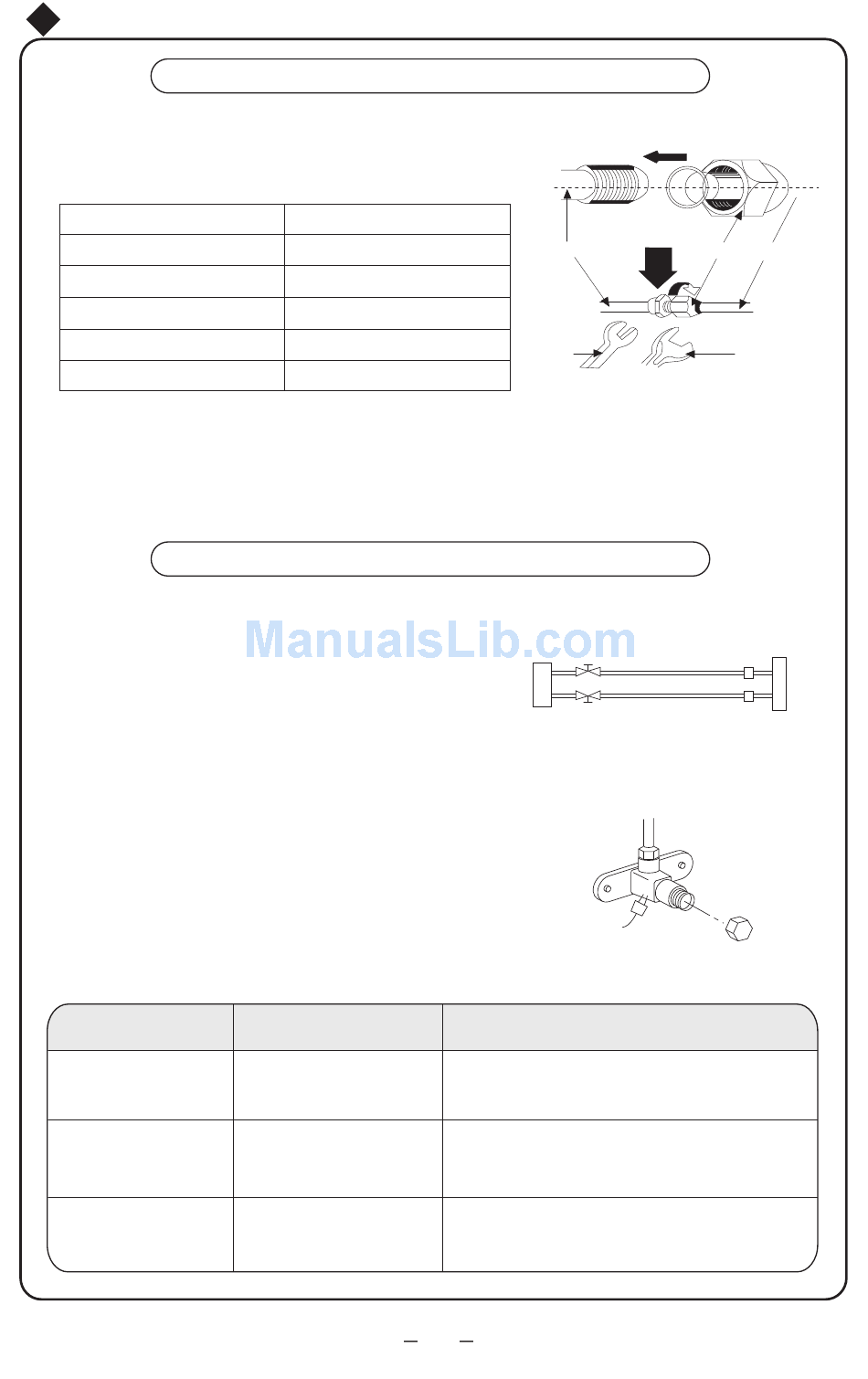

Εγκατάσταση εξωτερικής μονάδας
1. Ευθυγραμμίστε το κέντρο του σπειρώματος της σωλήνας με την
αντίστοιχη βάνα
2. Βιδώστε το παξιμάδι με το χέρι και στη συνέχεια σφίξτε το με
κλειδί (δείτε τον πίνακα παρακάτω).
Διάμετρος (mm)
Ф 6
Ф 9.52
Ф 12
Ф 16
Ф 19
Σημείωση: Συνδέστε πρώτα το σωλήνα σύνδεσης με την εσωτερική μονάδα και μετά με την
εξωτερική μονάδα. Δώστε προσοχή κατά το λύγισμα του αγωγού και προσέχετε να μην
σφίγγετε υπερβολικά το παξιμάδι, γιατί μπορεί να καταστραφεί και να προκληθεί διαρροή.
Δημιουργία κενού (με εξαγωνικό κλειδί Α5mm)
●
Κατά τη χρήση του ψυκτικού μέσου της εξωτερικής
μονάδας:
1. Σφίξτε αρκετά τα παξιμάδια Α, Β, Γ, Δ.
2. Αφαιρέστε το κάλυμμα από τη βαλβίδα ελέγχου Α.
(όπως φαίνεται στην Εικ. 18)
3. Στρίψτε και ανοίξτε το επιστόμιο της βαλβίδας
υγρού Β με το εξαγωνικό κλειδί, και ταυτόχρονα
πιέστε με το κατσαβίδι το επιστόμιο της βαλβίδας
αερίου Α για να εξέλθει το αέριο. Μετά από 15
δευτερόλεπτα εξαέρωσης και μόλις εμφανιστεί το
ψυκτικό μέσο, κλείστε τη μονόδρομη βαλβίδα και
σφίξτε το κάλυμμα.
4. Ανοίξτε πλήρως τα επιστόμια και της βαλβίδας
υγρού και της βαλβίδας αερίου,σφίξτε το κάλυμμα
και στη συνέχεια ελέγξτε με σαπουνόνερο ή
ανιχνευτή διαρροών αν παρατηρείται κάποια
διαρροή στις ενώσεις των αγωγών μεταξύ της
εσωτερικής και της εξωτερικής μονάδας.
Μέθοδος εκκένωσης
Χρήση ψυκτικού
υγρού εξωτερικής
μονάδας
Χρήση αντλίας κενού
Χρήση αντλίας κενού
Εγκατασταση σωλήνα σύνδεσης
Ροπή (N.m)
15～20
35～40
50～55
60～65
70～75
Μήκος αγωγού σύνδεσης
Κάτω από 5m
5-15m
20-30m
Σωλήνωση εσ. μονάδας
Κλειδί
Εξωτερική μονάδα
Αντεπίστροφη
βαλβίδα
Εικ.18
Βαλβίδα
Πλήρωση ψυκτικού μέσου
Ίδια τιμή με αυτή στη πινακίδα
μοντέλο με τιμή στη πινακίδα +30g/m
μοντέλο με τιμή στη πινακίδα+100g/m
33
παξιμάδι Σωλήνωση
Κλειδί ροπής
Γραμμή αερίου
Εσωτερική μονάδα
C
A
D
B
Σύνδεσμος
αγωγού
Παξιμάδι βαλβίδας
Όριο ασφάλισης
Κάλυμμα
Στέλεχος βαλβίδας
