Εγκατάσταση εσωτερικής μονάδας
4. Σύμφωνα με το ηλεκτρολογικό
διάγραμμα και με τα σύμβολα πάνω
στην αντίστοιχη πλακέτα.
(όπως φαίνεται στην εικόνα 13)
5. Τοποθετήστε το άκρο του καλωδίου
στην αντίστοιχη επαφή. Τοποθετήστε το
κάλυμμα του κουτιού ηλεκτρικων συνδέσεων
και σφίξτε το καλώδιο.
6. Για τη μονάδα με καλώδιο σήματος, συνδέστε
το καλώδιο σήματος με τον σύνδεσμο. Κουμπώστε
το τμήμα του καλωδίου σήματος.
7. Τοποθετείστε το πλαίσιο
Σημείωση:
Σε περίπτωση που το μήκος του καλωδίου δεν επαρκεί, επικοινωνήστε με εξουσιοδοτημένο κατάστημα για την
προμήθεια ίδιου τύπου καλωδίου μεγαλύτερου μήκους. Δεν επιτρέπεται η μάτιση καλωδίων.
●
Λάθος συνδεσμολογία μπορεί να προκαλέσει βλάβη στα επιμέρους εξαρτήματα της μονάδας
Σφίξτε καλά τις βίδες
●
Αφού σφίξετε τις βίδες, τραβήξτε ελαφρώς το καλώδιο για να βεβαιωθείτε ότι έχει στερωθεί σωστά.
●
● Λάθος γείωση μπορεί να προκαλέσει ηλεκτροπληξία.
Βεβαιωθείτε πως το κάλυμμα είναι στερεωμένο σωστά. Εάν δεν έχει γίνει σωστή τοποθέτηση, μπορεί να
●
εισχωρήσει σκόνη ή υγρασία ή εξαιτίας εξωτερικών παραγόντων να προκληθεί ηλεκτροπληξία ή
πυρκαγιά.
●
Παρακαλούμε εγκαταστήστε το αφότου εγκαταστήσετε την σωλήνα
σύνδεσης και τη σωλήνα αποστράγγισης σύμφωνα με
την Εικ. 14.
1. Χαλαρώστε τις βίδες και προσαρμόστε τη θέση του καπακιού
πάνω και κάτω ώστε να κουμπώσει τη σωλήνα σύνδεσης/
σωλήνα αποστράγγισης όσο το δυνατόν καλύτερα.
2. Σφίξτε τις βίδες.
Εγκατάσταση Διακοσμητικού Καπακιού

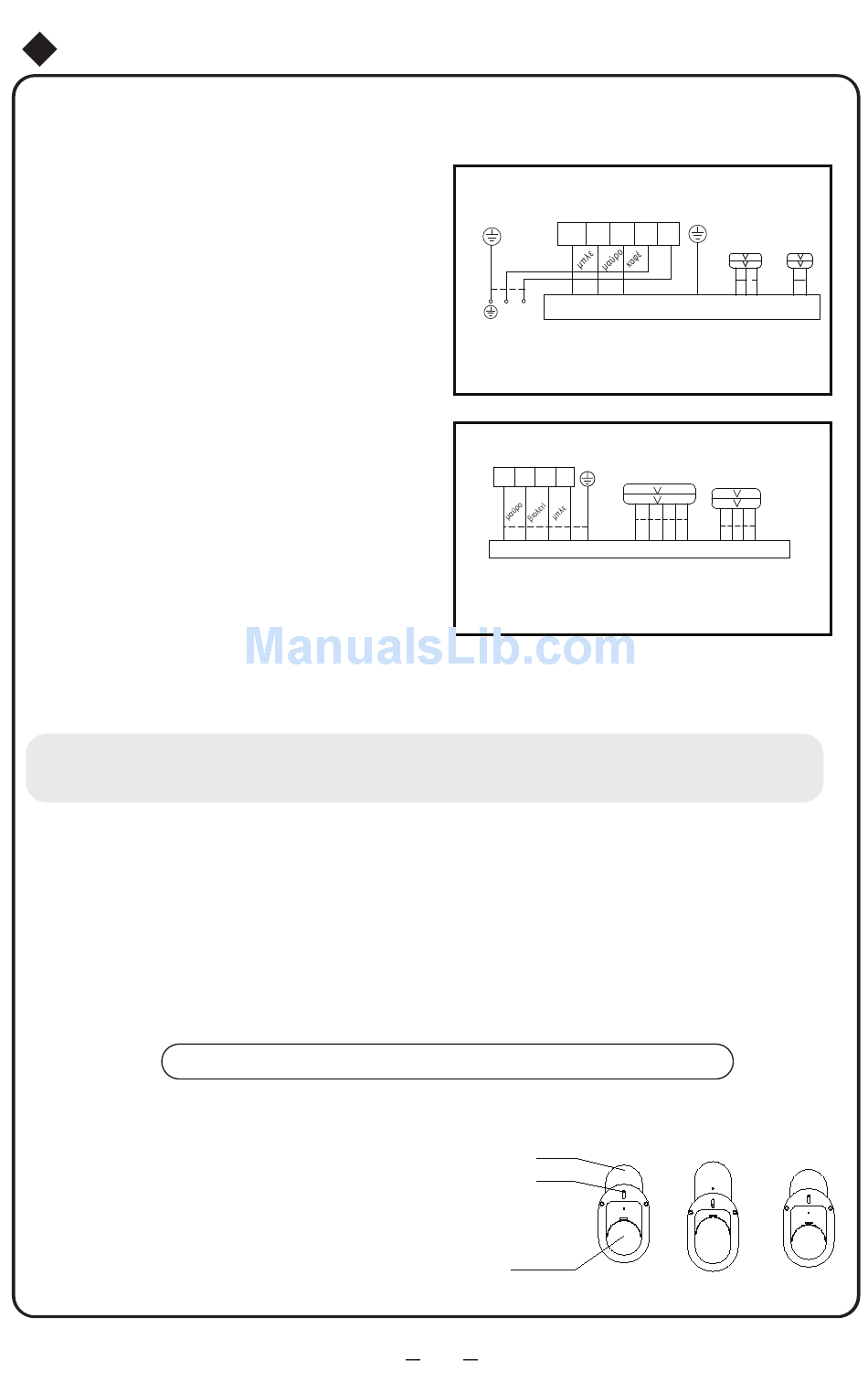

Ηλεκτρολογική συνδεσμολογία σύμφωνα με
το διάγραμμα:
24K
N(1)
μπλε
κίτρινο-
brown
πράσινο
L N
Τερματικό κουτί εξωτερικής μονάδας
48K
L1 L2 L3 N
καφέ
Σύνδεση εξωτερικής μονάδας
Καπάκι
Βίδες
Οπή
31
3
2
L N
κίτρινο-
πράσινο
κίτρινο-
πράσινο
Εικ.13
Εικ.14
