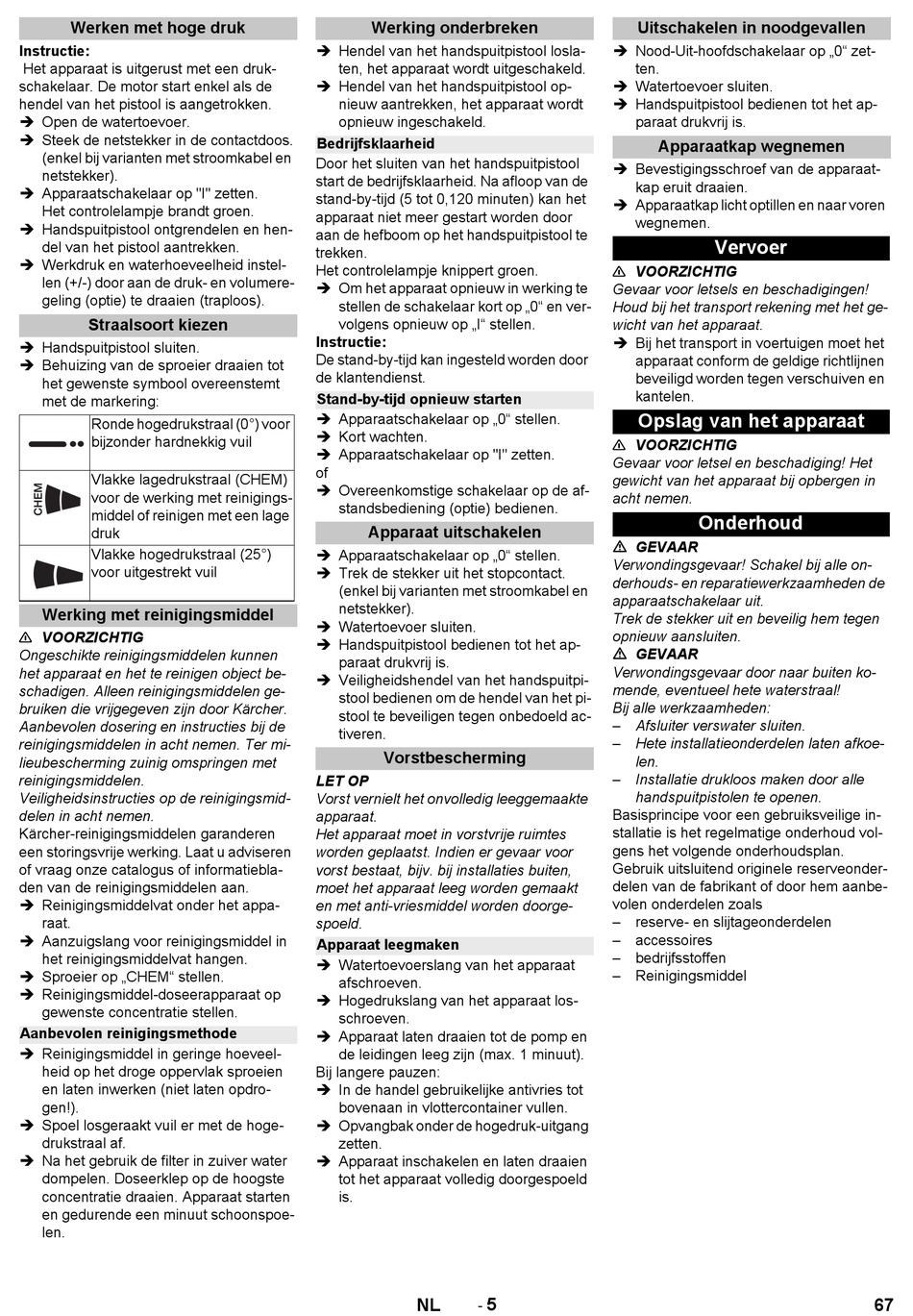

Kärcher HD 7/16-4 ST-H User Manual page 67

Werken met hoge druk
Instructie:
Het apparaat is uitgerust met een druk-
schakelaar. De motor start enkel als de
hendel van het pistool is aangetrokken.
 Open de watertoevoer.
 Steek de netstekker in de contactdoos.
(enkel bij varianten met stroomkabel en
netstekker).
 Apparaatschakelaar op "I" zetten.
Het controlelampje brandt groen.
 Handspuitpistool ontgrendelen en hen-
del van het pistool aantrekken.
 Werkdruk en waterhoeveelheid instel-
len (+/-) door aan de druk- en volumere-
geling (optie) te draaien (traploos).
Straalsoort kiezen
 Handspuitpistool sluiten.
 Behuizing van de sproeier draaien tot
het gewenste symbool overeenstemt
met de markering:
Ronde hogedrukstraal (0°) voor
bijzonder hardnekkig vuil
Vlakke lagedrukstraal (CHEM)
voor de werking met reinigings-
middel of reinigen met een lage
druk
Vlakke hogedrukstraal (25°)
voor uitgestrekt vuil
Werking met reinigingsmiddel
VOORZICHTIG
Ongeschikte reinigingsmiddelen kunnen
het apparaat en het te reinigen object be-
schadigen. Alleen reinigingsmiddelen ge-
bruiken die vrijgegeven zijn door Kärcher.
Aanbevolen dosering en instructies bij de
reinigingsmiddelen in acht nemen. Ter mi-
lieubescherming zuinig omspringen met
reinigingsmiddelen.
Veiligheidsinstructies op de reinigingsmid-
delen in acht nemen.
Kärcher-reinigingsmiddelen garanderen
een storingsvrije werking. Laat u adviseren
of vraag onze catalogus of informatiebla-
den van de reinigingsmiddelen aan.
 Reinigingsmiddelvat onder het appa-
raat.
 Aanzuigslang voor reinigingsmiddel in
het reinigingsmiddelvat hangen.
 Sproeier op „CHEM" stellen.
 Reinigingsmiddel-doseerapparaat op
gewenste concentratie stellen.
Aanbevolen reinigingsmethode
 Reinigingsmiddel in geringe hoeveel-
heid op het droge oppervlak sproeien
en laten inwerken (niet laten opdro-
gen!).
 Spoel losgeraakt vuil er met de hoge-
drukstraal af.
 Na het gebruik de filter in zuiver water
dompelen. Doseerklep op de hoogste
concentratie draaien. Apparaat starten
en gedurende een minuut schoonspoe-
len.
Werking onderbreken
 Hendel van het handspuitpistool losla-
ten, het apparaat wordt uitgeschakeld.
 Hendel van het handspuitpistool op-
nieuw aantrekken, het apparaat wordt
opnieuw ingeschakeld.
Bedrijfsklaarheid
Door het sluiten van het handspuitpistool
start de bedrijfsklaarheid. Na afloop van de
stand-by-tijd (5 tot 0,120 minuten) kan het
apparaat niet meer gestart worden door
aan de hefboom op het handspuitpistool te
trekken.
Het controlelampje knippert groen.
 Om het apparaat opnieuw in werking te
stellen de schakelaar kort op „0" en ver-
volgens opnieuw op „I" stellen.
Instructie:
De stand-by-tijd kan ingesteld worden door
de klantendienst.
Stand-by-tijd opnieuw starten
 Apparaatschakelaar op „0" stellen.
 Kort wachten.
 Apparaatschakelaar op "I" zetten.
of
 Overeenkomstige schakelaar op de af-
standsbediening (optie) bedienen.
Apparaat uitschakelen
 Apparaatschakelaar op „0" stellen.
 Trek de stekker uit het stopcontact.
(enkel bij varianten met stroomkabel en
netstekker).
 Watertoevoer sluiten.
 Handspuitpistool bedienen tot het ap-
paraat drukvrij is.
 Veiligheidshendel van het handspuitpi-
stool bedienen om de hendel van het pi-
stool te beveiligen tegen onbedoeld ac-
tiveren.
Vorstbescherming
LET OP
Vorst vernielt het onvolledig leeggemaakte
apparaat.
Het apparaat moet in vorstvrije ruimtes
worden geplaatst. Indien er gevaar voor
vorst bestaat, bijv. bij installaties buiten,
moet het apparaat leeg worden gemaakt
en met anti-vriesmiddel worden doorge-
spoeld.
Apparaat leegmaken
 Watertoevoerslang van het apparaat
afschroeven.
 Hogedrukslang van het apparaat los-
schroeven.
 Apparaat laten draaien tot de pomp en
de leidingen leeg zijn (max. 1 minuut).
Bij langere pauzen:
 In de handel gebruikelijke antivries tot
bovenaan in vlottercontainer vullen.
 Opvangbak onder de hogedruk-uitgang
zetten.
 Apparaat inschakelen en laten draaien
tot het apparaat volledig doorgespoeld
is.
5
-
NL
Uitschakelen in noodgevallen
 Nood-Uit-hoofdschakelaar op „0" zet-
ten.
 Watertoevoer sluiten.
 Handspuitpistool bedienen tot het ap-
paraat drukvrij is.
Apparaatkap wegnemen
 Bevestigingsschroef van de apparaat-
kap eruit draaien.
 Apparaatkap licht optillen en naar voren
wegnemen.
Vervoer
VOORZICHTIG
Gevaar voor letsels en beschadigingen!
Houd bij het transport rekening met het ge-
wicht van het apparaat.
 Bij het transport in voertuigen moet het
apparaat conform de geldige richtlijnen
beveiligd worden tegen verschuiven en
kantelen.
Opslag van het apparaat
VOORZICHTIG
Gevaar voor letsel en beschadiging! Het
gewicht van het apparaat bij opbergen in
acht nemen.
Onderhoud
GEVAAR
Verwondingsgevaar! Schakel bij alle on-
derhouds- en reparatiewerkzaamheden de
apparaatschakelaar uit.
Trek de stekker uit en beveilig hem tegen
opnieuw aansluiten.
GEVAAR
Verwondingsgevaar door naar buiten ko-
mende, eventueel hete waterstraal!
Bij alle werkzaamheden:
– Afsluiter verswater sluiten.
– Hete installatieonderdelen laten afkoe-
len.
– Installatie drukloos maken door alle
handspuitpistolen te openen.
Basisprincipe voor een gebruiksveilige in-
stallatie is het regelmatige onderhoud vol-
gens het volgende onderhoudsplan.
Gebruik uitsluitend originele reserveonder-
delen van de fabrikant of door hem aanbe-
volen onderdelen zoals
– reserve- en slijtageonderdelen
– accessoires
– bedrijfsstoffen
– Reinigingsmiddel
67
