1 Magneetventiel watertoevoer (aan-
bouwset, optie)
2 Wateringang
3 Vlotterventiel
4 Reservoir onthardingsvloeistof
met magneetventiel (4.1), enkel bij uit-
voering ST-H (optie bij uitvoering ST)
5 Voordrukpomp, enkel bij uitvoering ST-
H
6 Hogedrukpomp
7 Overstroomklep
8 Terugslagventiel
9 Drukschakelaar
10 Injector reinigingsmiddel
11 Drukontlastklep (aanbouwset, optie)
12 Trillingsdemper
13 Hogedruk-uitgang
14 Leidingen (optie)
15 Hogedrukslang
16 Handpistool
met afsluitventiel (16.1) en druk-/volu-
meregeling (16.2)
17 Hogedruksproeier (drievoudige sproei-
er)
18 Terugslagklep aanzuiging van reini-
gingsmiddel onder lage druk
19 Reinigingsmiddel-doseerapparaat
20 Niveausensor reinigingsmiddel (aan-
bouwset, optie)
bestaand uit 1 reinigingsmiddel-mag-
neetventiel (20.1) en 1 reinigingsmid-
del-niveausensor (20.2).
21 Reinigingsmiddeltank
22 Reinigingsmiddeldosering 2e reini-
gingsmiddel (aanbouwset, optie), be-
staand uit 1 reinigingsmiddel-doseer-
ventiel (22.1), 1 reinigingsmiddel-mag-
neetventiel (22.2), 1 reinigingsmiddel-
niveausensor (22.3)
23 Reinigingsmiddeldosering onder hoge
druk (aanbouwset, optie), bestaand uit
Functie

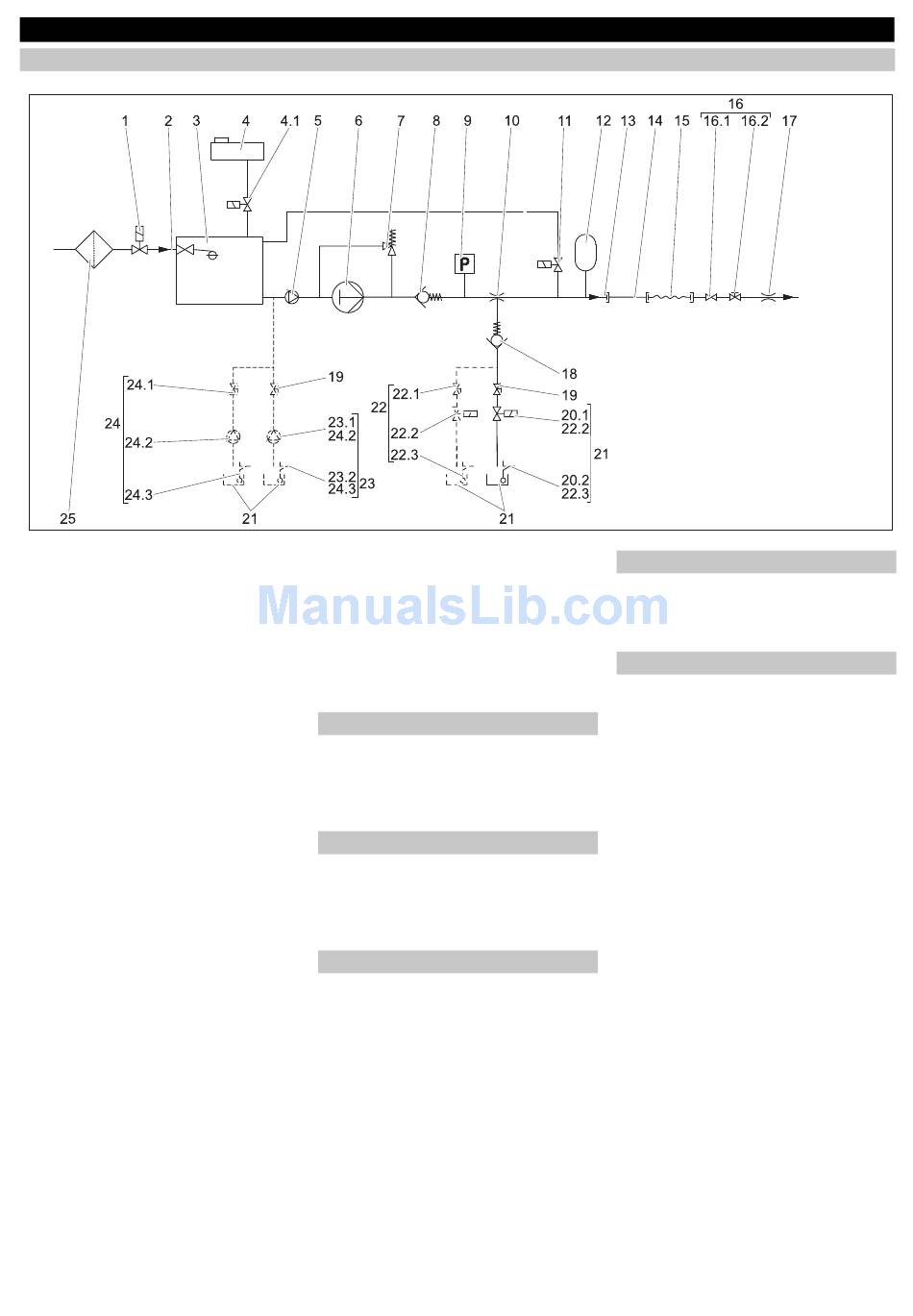

Stroomschema
1 reinigingsmiddelpomp (23.1) en 1 rei-
nigingsmiddel-niveausensor (23.2)
24 Reinigingsmiddeldosering tweevoudig
onder hoge druk (aanbouwset, optie),
bestaand uit 1 doseerventiel voor reini-
gingsmiddel (24.1) en 2 reinigingsmid-
delpomp (24.2) en 2 reinigingsmiddel-
niveausensor (24.3)
25 Waterfilter (optie)
Volledig pompvermogen
Bij een afname van de volledige waterhoe-
veelheid stroomt het water via de waterin-
gang, de vlotterschakelaar, de voordruk-
pomp heet water en de hogedrukpomp
naar de hogedrukuitgang.
Gedeeltelijke afname
Indien slechts een deel van het door de
pomp gepompte water nodig is, stroomt de
resthoeveelheid via de hoeveelheidsrege-
ling terug naar de zuigzijde van de hoge-
drukpomp.
Reinigingsmiddel
Reinigingsmiddel wordt aangezogen via de
injector voor reinigingsmiddel en met het
doseerventiel voor reinigingsmiddel gedo-
seerd.
Om de aanzuiging te activeren, moet de
multi-sproeier op „CHEM" (lagedruk-vlak-
straal) gezet zijn.
Met de aanbouwset Reinigingsmiddeldo-
sering onder hoge druk (optie) kan reini-
gingsmiddel door een reinigingsmiddel-
pomp toegevoerd worden.
3
-
NL
Automatische pompstart
Indien de systeemdruk tijdens de bedrijfs-
klaarheid daalt door het openen van een
verbruiker, dan schakelt de drukschakelaar
de hogedrukpomp in.
Onthardingssysteem
Door onthardingsvloeistof toe te voegen,
wordt de vorming van kalkafzettingen bij
het bedrijf met heet water verhinderd. Van-
af een waterhardheid „Gemiddeld" (8,4 - 14
°dH) en een aanvoertemperatuur van meer
dan 60°C moet de aanbouwset Wateront-
harding (DGT) ingebouwd worden of een
externe wateronthardingsinstallatie voor-
handen zijn. ST-H apparaten zijn geschikt
voor gebruik met heet water tot 85 °C, ST-
apparaten voor een watertoevoertempera-
tuur tot 70°.
