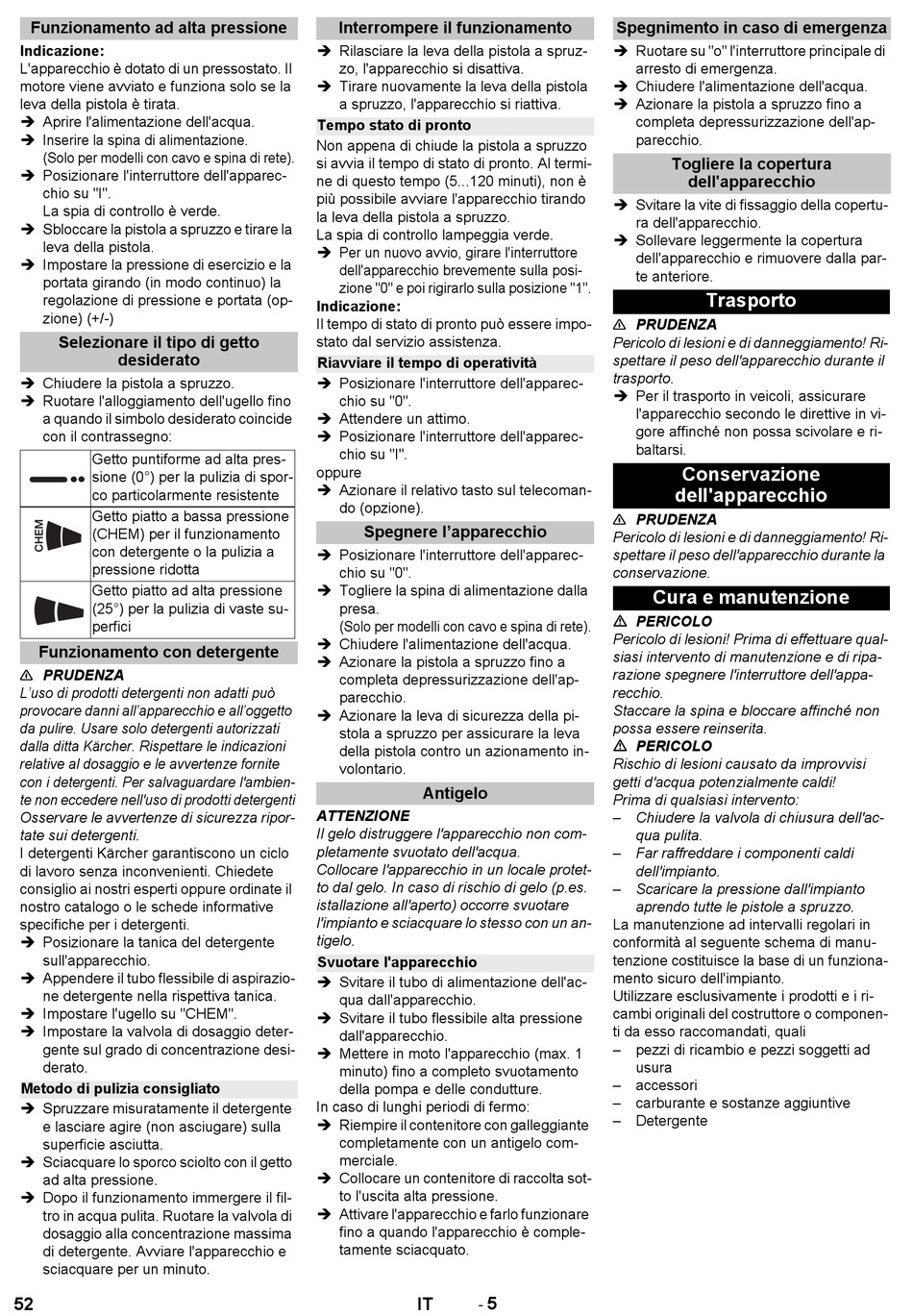

Kärcher HD 7/16-4 ST-H User Manual page 52

Funzionamento ad alta pressione
Indicazione:
L'apparecchio è dotato di un pressostato. Il
motore viene avviato e funziona solo se la
leva della pistola è tirata.
 Aprire l'alimentazione dell'acqua.
 Inserire la spina di alimentazione.
(Solo per modelli con cavo e spina di rete).
 Posizionare l'interruttore dell'apparec-
chio su "I".
La spia di controllo è verde.
 Sbloccare la pistola a spruzzo e tirare la
leva della pistola.
 Impostare la pressione di esercizio e la
portata girando (in modo continuo) la
regolazione di pressione e portata (op-
zione) (+/-)
Selezionare il tipo di getto
desiderato
 Chiudere la pistola a spruzzo.
 Ruotare l'alloggiamento dell'ugello fino
a quando il simbolo desiderato coincide
con il contrassegno:
Getto puntiforme ad alta pres-
sione (0°) per la pulizia di spor-
co particolarmente resistente
Getto piatto a bassa pressione
(CHEM) per il funzionamento
con detergente o la pulizia a
pressione ridotta
Getto piatto ad alta pressione
(25°) per la pulizia di vaste su-
perfici
Funzionamento con detergente
PRUDENZA
L'uso di prodotti detergenti non adatti può
provocare danni all'apparecchio e all'oggetto
da pulire. Usare solo detergenti autorizzati
dalla ditta Kärcher. Rispettare le indicazioni
relative al dosaggio e le avvertenze fornite
con i detergenti. Per salvaguardare l'ambien-
te non eccedere nell'uso di prodotti detergenti
Osservare le avvertenze di sicurezza ripor-
tate sui detergenti.
I detergenti Kärcher garantiscono un ciclo
di lavoro senza inconvenienti. Chiedete
consiglio ai nostri esperti oppure ordinate il
nostro catalogo o le schede informative
specifiche per i detergenti.
 Posizionare la tanica del detergente
sull'apparecchio.
 Appendere il tubo flessibile di aspirazio-
ne detergente nella rispettiva tanica.
 Impostare l'ugello su "CHEM".
 Impostare la valvola di dosaggio deter-
gente sul grado di concentrazione desi-
derato.
Metodo di pulizia consigliato
 Spruzzare misuratamente il detergente
e lasciare agire (non asciugare) sulla
superficie asciutta.
 Sciacquare lo sporco sciolto con il getto
ad alta pressione.
 Dopo il funzionamento immergere il fil-
tro in acqua pulita. Ruotare la valvola di
dosaggio alla concentrazione massima
di detergente. Avviare l'apparecchio e
sciacquare per un minuto.
52
Interrompere il funzionamento
 Rilasciare la leva della pistola a spruz-
zo, l'apparecchio si disattiva.
 Tirare nuovamente la leva della pistola
a spruzzo, l'apparecchio si riattiva.
Tempo stato di pronto
Non appena di chiude la pistola a spruzzo
si avvia il tempo di stato di pronto. Al termi-
ne di questo tempo (5...120 minuti), non è
più possibile avviare l'apparecchio tirando
la leva della pistola a spruzzo.
La spia di controllo lampeggia verde.
 Per un nuovo avvio, girare l'interruttore
dell'apparecchio brevemente sulla posi-
zione "0" e poi rigirarlo sulla posizione "1".
Indicazione:
Il tempo di stato di pronto può essere impo-
stato dal servizio assistenza.
Riavviare il tempo di operatività
 Posizionare l'interruttore dell'apparec-
chio su "0".
 Attendere un attimo.
 Posizionare l'interruttore dell'apparec-
chio su "I".
oppure
 Azionare il relativo tasto sul telecoman-
do (opzione).
Spegnere l'apparecchio
 Posizionare l'interruttore dell'apparec-
chio su "0".
 Togliere la spina di alimentazione dalla
presa.
(Solo per modelli con cavo e spina di rete).
 Chiudere l'alimentazione dell'acqua.
 Azionare la pistola a spruzzo fino a
completa depressurizzazione dell'ap-
parecchio.
 Azionare la leva di sicurezza della pi-
stola a spruzzo per assicurare la leva
della pistola contro un azionamento in-
volontario.
Antigelo
ATTENZIONE
Il gelo distruggere l'apparecchio non com-
pletamente svuotato dell'acqua.
Collocare l'apparecchio in un locale protet-
to dal gelo. In caso di rischio di gelo (p.es.
istallazione all'aperto) occorre svuotare
l'impianto e sciacquare lo stesso con un an-
tigelo.
Svuotare l'apparecchio
 Svitare il tubo di alimentazione dell'ac-
qua dall'apparecchio.
 Svitare il tubo flessibile alta pressione
dall'apparecchio.
 Mettere in moto l'apparecchio (max. 1
minuto) fino a completo svuotamento
della pompa e delle condutture.
In caso di lunghi periodi di fermo:
 Riempire il contenitore con galleggiante
completamente con un antigelo com-
merciale.
 Collocare un contenitore di raccolta sot-
to l'uscita alta pressione.
 Attivare l'apparecchio e farlo funzionare
fino a quando l'apparecchio è comple-
tamente sciacquato.
5
-
IT
Spegnimento in caso di emergenza
 Ruotare su "o" l'interruttore principale di
arresto di emergenza.
 Chiudere l'alimentazione dell'acqua.
 Azionare la pistola a spruzzo fino a
completa depressurizzazione dell'ap-
parecchio.
Togliere la copertura
dell'apparecchio
 Svitare la vite di fissaggio della copertu-
ra dell'apparecchio.
 Sollevare leggermente la copertura
dell'apparecchio e rimuovere dalla par-
te anteriore.
Trasporto
PRUDENZA
Pericolo di lesioni e di danneggiamento! Ri-
spettare il peso dell'apparecchio durante il
trasporto.
 Per il trasporto in veicoli, assicurare
l'apparecchio secondo le direttive in vi-
gore affinché non possa scivolare e ri-
baltarsi.
Conservazione
dell'apparecchio
PRUDENZA
Pericolo di lesioni e di danneggiamento! Ri-
spettare il peso dell'apparecchio durante la
conservazione.
Cura e manutenzione
PERICOLO
Pericolo di lesioni! Prima di effettuare qual-
siasi intervento di manutenzione e di ripa-
razione spegnere l'interruttore dell'appa-
recchio.
Staccare la spina e bloccare affinché non
possa essere reinserita.
PERICOLO
Rischio di lesioni causato da improvvisi
getti d'acqua potenzialmente caldi!
Prima di qualsiasi intervento:
– Chiudere la valvola di chiusura dell'ac-
qua pulita.
– Far raffreddare i componenti caldi
dell'impianto.
– Scaricare la pressione dall'impianto
aprendo tutte le pistole a spruzzo.
La manutenzione ad intervalli regolari in
conformità al seguente schema di manu-
tenzione costituisce la base di un funziona-
mento sicuro dell'impianto.
Utilizzare esclusivamente i prodotti e i ri-
cambi originali del costruttore o componen-
ti da esso raccomandati, quali
– pezzi di ricambio e pezzi soggetti ad
usura
– accessori
– carburante e sostanze aggiuntive
– Detergente
