1 Valvola elettromagnetica alimentazione
acqua (Set di montaggio, opzione)
2 Entrata acqua
3 Valvola a galleggiante
4 Serbatoio liquido addolcitore
con valvola elettromagnetica (4.1), solo
per esecuzione ST-H (Opzione per
l'esecuzione ST)
5 Pompa di mandata, solo per esecuzio-
ne ST-H
6 Pompa alta pressione
7 Valvola di troppopieno
8 Valvola di non ritorno
9 Pressostato
10 Iniettore detergente
11 Valvola di decompressione (Set di mon-
taggio, opzione)
12 Ammortizzatore
13 Uscita alta pressione
14 Tubatura (opzione)
15 Tubo flessibile alta pressione
16 Pistola a spruzzo
con valvola di chiusura (16.1) e regola-
zione pressione/portata (16.2)
17 Ugello ad alta pressione (ugello a tre
getti)
18 Valvola di non ritorno del dispositivo di
aspirazione del detergente con bassa
pressione
19 Valvola di dosaggio detergente
20 Sensore di livello per detergente (Set di
montaggio, opzione)
composto da 1 valvola elettromagneti-
ca per detergente (20.1) e 1 sensore di
livello per detergente (20.2)
21 Contenitore del detergente
22 Dosaggio detergente 2. Detergente,
(Set di montaggio, opzione) composto
da 1 valvola di dosaggio per detergente
(22.1), 1 valvola elettromagnetica per
50
Funzione

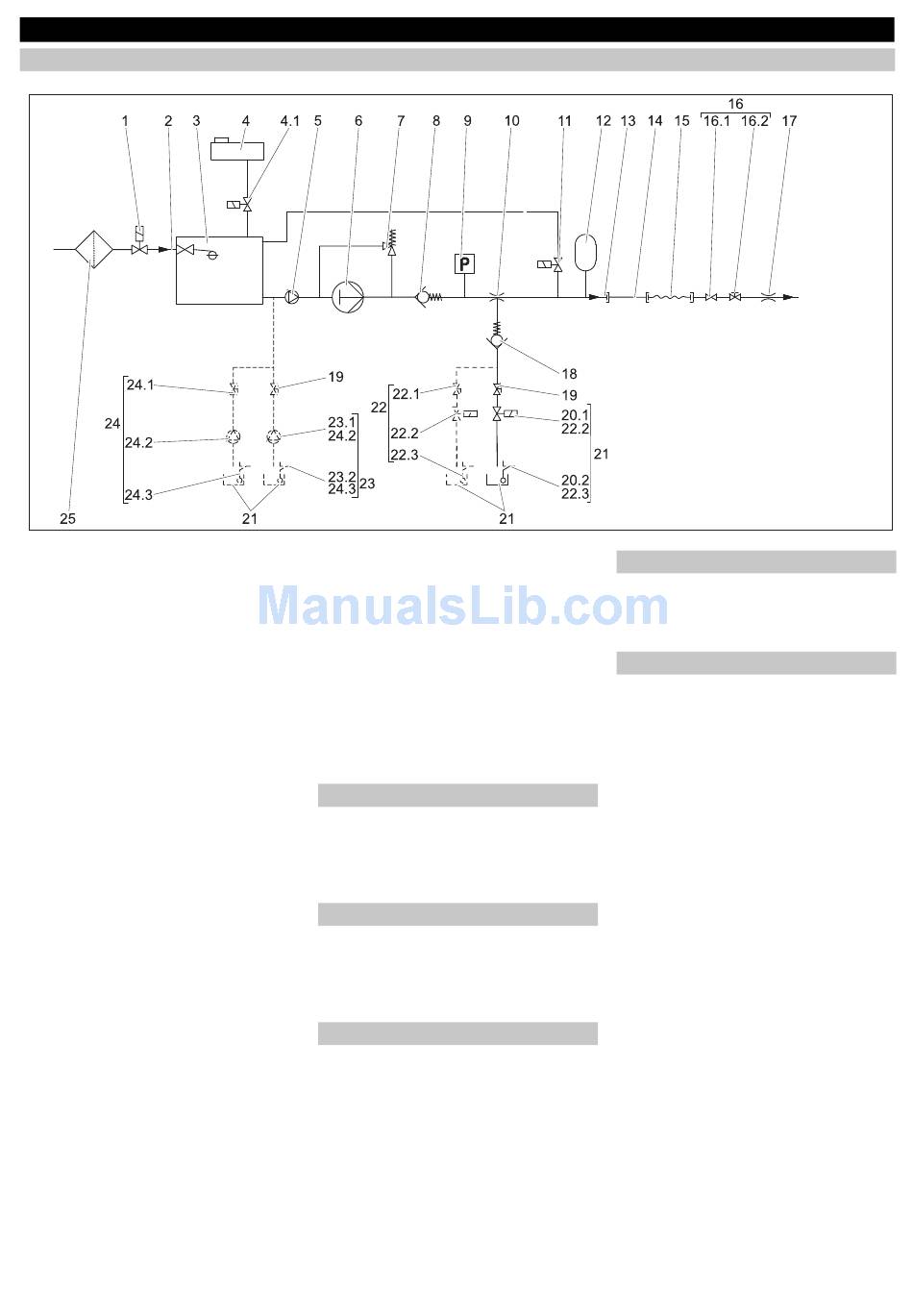

Diagramma del ciclo di lavorazione
detergente (22.2), 1 sensore di livello
per detergente (22.3)
23 Dosaggio detergente in alta pressione,
(Set di montaggio, opzione) composto
da 1 pompa per detergente (23.1) ed 1
sensore di livello per detergente (23.2)
24 Dosaggio detergente doppio in alta
pressione (Set di montaggio, opzione)
composto da 1 valvola di dosaggio per
detergente (24.2) 2 pompa per deter-
gente (24.2) ed 2 sensori di livello per
detergente (24.3)
25 Filtro dell'acqua (opzione)
Piena potenza pompa
Quando si aspira l'intera quantità d'acqua,
l'acqua scorre attraverso l'ingresso dell'ac-
qua, il contenitore galleggiante, la pompa di
mandata di acqua calda e la pompa ad alta
pressione verso l'uscita dell'alta pressione.
Prelievo parziale
Quando è necessaria solo una parte della
portata della pompa, la quantità residua
scorre attraverso il dispositivo di regolazio-
ne della quantità indietro verso il lato di
aspirazione della pompa ad alta pressione.
Detergente
Il detergente viene aspirato tramite l'inietto-
re del detergente ed aggiunto alla valvola di
dosaggio del detergente.
Per l'attivazione dell'aspirazione è neces-
sario che l'ugello multiplo sia impostato su
„CHEM" (Getto piatto a bassa pressione).
Con il set di montaggio di dosaggio del de-
tergente in alta pressione (opzione) il deter-
gente può essere alimentato tramite una
pompa per detergente.
3
-
IT
Avvio automatico della pompa
Quando la pressione del sistema scende
durante lo stato di pronto con l'apertura
dell'utenza, il pressostato attiva la pompa di
alta pressione.
Sistema anticalcare
Con il dosaggio dell'anticalcare si impedi-
sce la formazione di depositi di calcare du-
rante il funzionamento con acqua calda. A
partire da una durezza „Media" (8,4 - 14
°dH) ed una temperatura di mandata supe-
riore a 60°C deve essere montato il kit di
montaggio Addolcimento acqua (DGT) o
un impianto esterno di addolcimento
dell'acqua. I dispositivi ST-H sono indicati
per un funzionamento con acqua calda fino
a 85 °C, mentre i dispositivi ST fino a 70° di
temperatura di mandata dell'acqua.
