Installation
Mounting
WARNING: PTCs MUST NOT TOUCH EACH OTHER OR
ANY OTHER METAL SURFACE!
Technical Manuals Online! - http://www.tech-man.com
The 4010-9814 and -9824 Suppression Release Kits install in their own
hardware slot located to the right of the 4010 SFI/O module (see Figure 2). Use
Steps 1 through 3 to mount the suppression release kit.
1.
Disconnect battery and then AC power from the FACP.
2.
With TB1 of the suppression release kit in the bottom position, slip the top
hole of the suppression release kit's metal bracket over the flanges located
on the 4010 chassis.
3.
Use the supplied slotted TORX screws (Part No. 441-002) and lock washers
to secure the other end of the suppression release kit's bracket to the chassis.
4010-9806
4010-9806
Class A
Class A
Module
Module
(565-789)
(565-789)
Pot for LCD Adjustment
P13 (Red) and P14
(White) Expansion
Supply Connectors

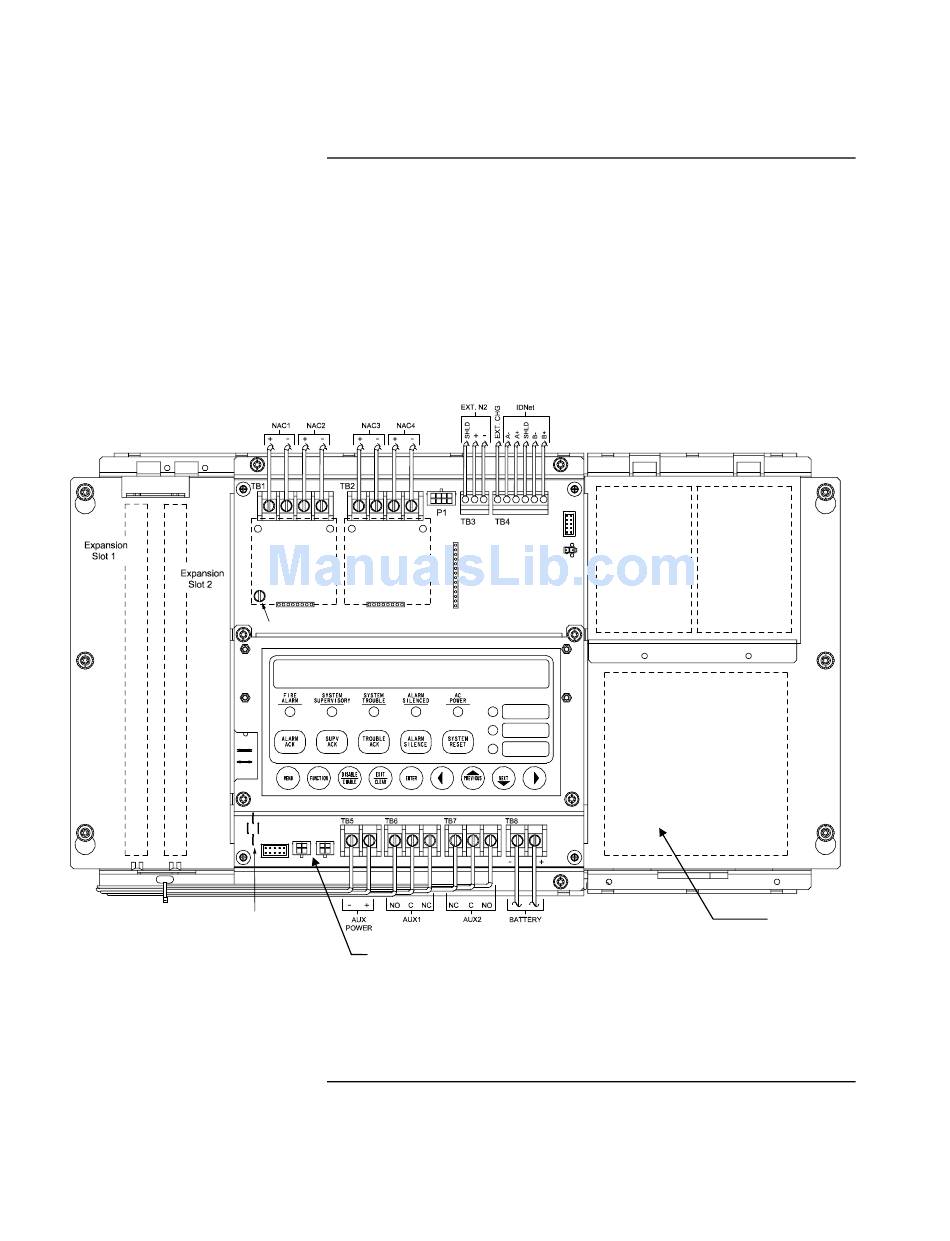

Figure 2. 4010 Suppression Release Kit
4010-9809
City Module
3
4010-9820
Meter Module
or
4010-9825
24V Extender
Terminal Block
4010-9813
Expansion Power
Supply (565-792)
or
4010-9814
Supression Power
Supply (565-793)
Expansion Supply
Hardware Slot
Continued on next page
