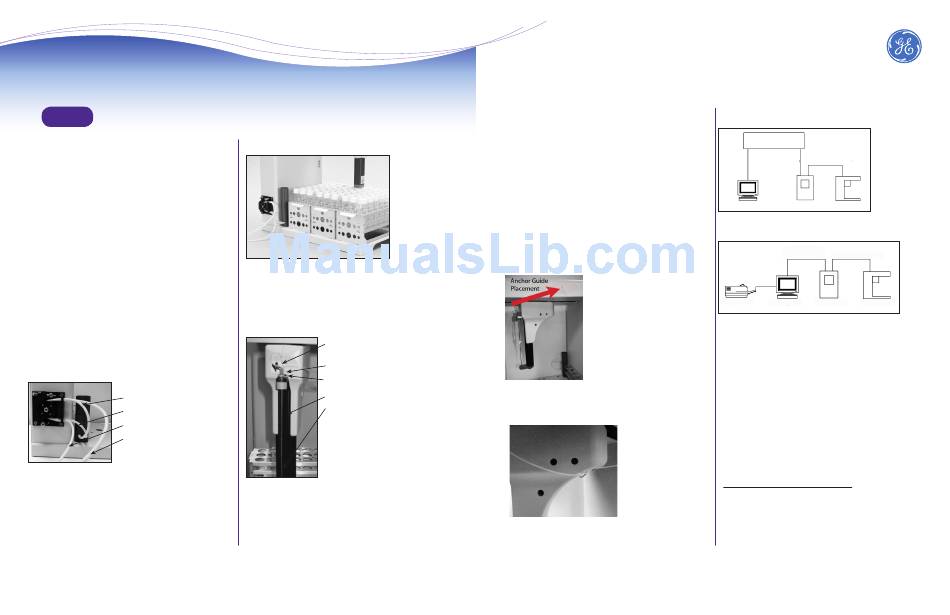

クイック スタート ガイド
日本語
設置方法
手順 1: GE オートサンプラーの開梱と品目点検
手順 2: 品目確認記録を記入
Sievers M-シリーズの『操作および保守マニュアル』の 3 ペー
ジに、GE オートサンプラーのシリアル番号を記入します。
手順 3: 設置場所を選択
「仕様概要」に詳述されている分析装置の寸法と重量を設置可能
な清潔で障害物のない平面で、設置されている分析装置の左に
GE オートサンプラーを配置します。分析装置の前面と平行に GE
オートサンプラーの前面を配置します。適切な放熱が行われるよ
うに、分析装置の背面と両側に 16 cm (6.3インチ) のスペース
があることを確認してください。
直射日光は避けてください。正しく動作し、測定誤差を防止する
ために、環境温度が 40℃ (104゜F) を超えていない、あるいは
10℃ (50゜F) を下回っていないことを確認してください。
手順 4:GE オートサンプラーの設定
リンス ステーションン チューブ (オプション)、バイアル ラッ
ク、およびニードル アセンブリを設置します。
リンス ステーション チューブを設置 (オプション)
リザーバーからポンプへ
ポンプからリザーバーへ
廃液へ
給水源から
リンス ステーション チューブの
経路設定
12
2016 General Electric Company. All rights reserved.
ラックを設置
脚部 (バイアルラック底部にある) を対応するスロットに合わせ
ながら、各バイアル ラックを GE オートサンプラーのベースに
挿入します。
設置されたバイアル ラック
注記:
1つのプロトコルのすべてのラックが 17 mL、35 mL、
40 mL、または 60 mL のいずれかである必要があります。
ニードル アセンブリを設置
PEEK ナット
取り付けナット
上部ニードル取り付けブロック
ニードル
下部ニードル取り付けブロック
* 注記:ニードルは、下部ニ
ードル取り付けブロックに
あるガイド穴の前面に向か
って傾くように設計されて
います。
ニードル アームとニードル アセンブリ
1. マイナス ドライバーを用いて(反時計回りにだけ回す)、
ニードル アームをわずかに下げ、手順 4 でレンチを使
用するためのスペ―スを作ります。
2. ニードル アッセンブリの上面にある PEEK ナットを緩
め、ニードルの先端から保護キャップを取り外します。
DQS 77700-01 MUL Rev. B
3. 下部取り付けブロックからニードルの先端を下げ、ネジ
の付いたアセンブリの上部を上へ、上部取り付けブロッ
クに押し込みながら、アームの中にニードルを取り付け
ます。
4. (ワッシャの上に置かれた) ナットで固定し、1/2 インチ
両口スパナで締め付けます。ナットを締め過ぎないよう
に注意してください。
5. PEEK ナット ( 取り付けられているサンプル チューブと
ともに) を、ニードル アセンブリのネジの付いた取り付
け部に、手で締まるまでねじって戻します。 ナットを締
め過ぎないようにしてください。
6. マイナス ドライバーを用いて、アーム ブロックを所定
の位置に上げます。
手順 5:サンプル チューブを経路設定
1. GE オートサンプラーの上部側面にある穴にアンカー ガイ
ドを挿入します。
アンカー ガイド
の配置
アンカー ガイド
2. オートサンプラー アームにある小穴からチューブを通し
ます。
ニードル アームの小穴
3. Valco 継ぎ手をチューブの端に接続します。
4. アンカー ガイドを通じてチューブを通します。
GE Autosampler (with M-Series Analyzers Quick Start Guide)
手順 6: 通信/電源ケーブルを接続
ネットワーク
イーサネット
イーサ
[ストレートスル USB-USB
ネット
ー ケーブル]
GE オート
コンピュータ Sievers 分析装置
サンプラー
ネットワークへの接続
USB-USB USB-USB
プリンタ コンピュータ 分析装置 オートサンプラー
コンピュータへの直接接続
1. 付属の USB - USB ケーブルを用いて、分析装置に GE
オートサンプラーを接続します。
2. ストレートスルー イーサネット ケーブルを用
い て ネ ッ ト ワ ー ク に 分 析 装 置 を 接 続 す る か 、 ク
ロスオーバー イーサネット ケーブルを用いて
コ ン ピ ュ ー タ に 分 析 装 置 を 直 接 接 続 し ま す 。 電
源コードを GE オートサンプラーに接続し、そ
の 後 、 接 地 済 み 電 源 コ ン セ ン ト に 接 続 し ま す 。
手順 7: DataPro2 ソフトウェアの設置
方法については、『GE オートサンプラー設置ガイド』を参照
してください。
(www.geinstruments.com/library/manuals からダウンロード
してください)
