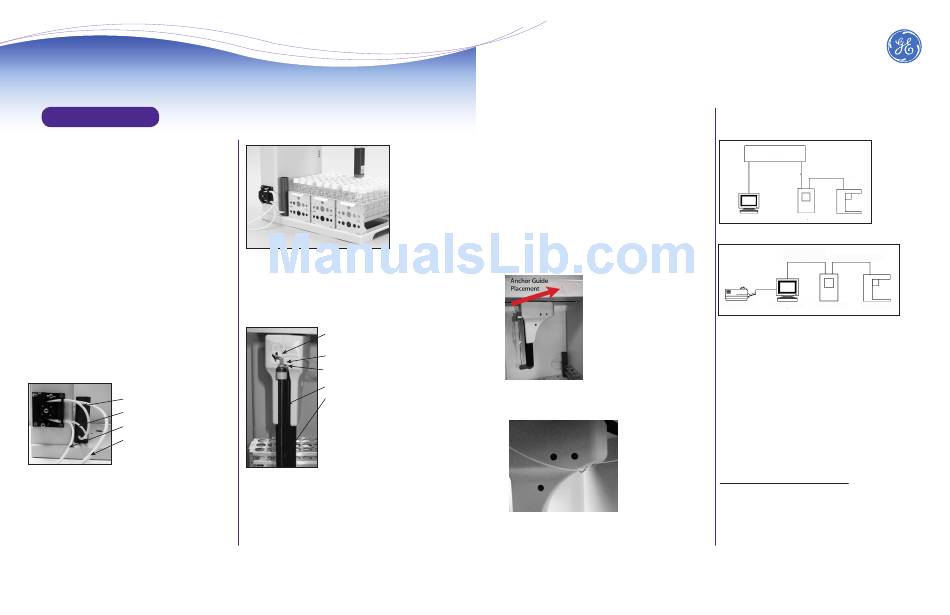

GUIDA RAPIDA

ITALIANO

Istruzioni di installazione
Passaggio 1: Disimballare e controllare GE Autosampler
Passaggio 2: Compilare i dati di identificazione
Inserire il numero seriale del GE Autosampler a pagina 3 del Manuale
di funzionamento e manutenzione di Sievers M-Series.
Passaggio 3: Scegliere una posizione
Posizionare GE Autosampler a sinistra di un analizzatore già installato,
su una superficie piatta pulita e sgombra, che possa ospitare le
dimensioni e il peso indicati nel Riepilogo caratteristiche. Posizionare
la parte frontale di GE Autosampler parallela rispetto alla parte frontale
dell'analizzatore. Per un'adeguata dissipazione del calore, lasciare uno
spazio di 16 cm (6,3 poll.) sul retro e su entrambi i lati dell'analizzatore.
Tenere lontano dalla luce solare diretta. Per un corretto funzionamento
e per evitare errori di misurazione, accertarsi che la temperatura
ambiente non sia superiore a 40 °C (104 °F) o inferiore a 10 °C (50 °F).
Passaggio 4: Configurazione di GE Autosampler
Installare i tubi della stazione di risciacquo (opzionale), i portaprovette
e il gruppo aghi.
Installare i tubi della stazione di risciacquo (facoltativo)
Dal serbatoio alla pompa
Dalla pompa al serbatoio
Allo scarico
Dalla sorgente di acqua
Instradamento dei tubi della
stazione di risciacquo
14
2016 General Electric Company. All rights reserved.
Installare i portaprovette
Inserire ogni portaprovette nella base di GE Autosampler, incastrando
i piedi (situati sotto al portaprovette) nelle fessure corrispondenti.
Portaprovette montati
Nota:
Tutti i portaprovette di un singolo protocollo devono essere da
17 mL, 35 mL, 40 mL o 60 mL.
Installare il gruppo ago
Dado PEEK
Dado di montaggio
Blocco di montaggio superiore dell'ago
Ago
Blocco di montaggio inferiore dell'ago
* Nota: L'ago è progettato
per essere orientato verso
la parte anteriore del foro
guida, situato nel blocco di
montaggio inferiore dell'ago.
Braccio dell'ago e gruppo ago
1. Utilizzando un giravite a testa piatta (ruotare solo in senso
antiorario), abbassare leggermente il braccio dell'ago per fare
spazio in modo da poter utilizzare la chiave del Passaggio 4.
2. Svitare il dado PEEK nella parte superiore del gruppo dell'ago
e rimuovere la copertura protettiva dalla punta dell'ago.
DQS 77700-01 MUL Rev. B
3. Coloque la aguja en el brazo, bajando la punta por el bloque
del soporte inferior y empujando la parte superior del
conjunto hacia arriba y dentro del bloque de soporte superior.
4. Asegure con la tuerca (colocada encima de la arandela) y
apriétela con una llave española de ½ pg. Tenga cuidado de
NO excederse en el apriete de la tuerca.
5. Atornille la tuerca PEEK (con la tubería de muestras
conectada) de nuevo en el soporte roscado del conjunto de
aguja hasta ajustarla con la mano. NO se exceda en el
apriete de la tuerca.
6. Levante nuevamente el brazo con un destornillador de punta
plana y vuelva a colocarlo nuevamente en el lugar.
PASO 5: Encaminar la tubería de muestra
1. Introduzca la guía de anclaje en el orificio situado en el lado
superior del Automuestreador GE.
Colocación de la
guía de anclaje
Guía de anclaje
2. Pase la tubería por el ojal pequeño en el brazo del
Automuestreador.
Ojal pequeño en el brazo de aguja
3. Conecte la conexión Valco al extremo de la tubería.
4. Pase la tubería por la guía de anclaje.
GE Autosampler (with M-Series Analyzers Quick Start Guide )
PASO 6: Conectar los cables de comunicación/
alimentación
Red
Ethernet
Ethernet
[Cable de USB-USB
conexión directa]
Computadora Analizador Sievers Automuestreador
GE
Conectar directamente a una red
USB-USB
USB-USB
Impresora Computadora Analizador Automuestreador
Conectar a una computadora
1. Conecte el Automuestreador GE al analizador con el cable
USB a USB que se provee.
2. Conecte el analizador a una red utilizando un cable
Ethernet de conexión directa o directamente a una
computadora utilizando un cable Ethernet cruzado.
Introduzca el cable de alimentación en el Automuestreador
GE y luego conecta a una toma de alimentación con
descarga a tierra.
PASO 7: Instale software DataPro2
Consulte la Guía de instalación del Automuestreador GE para
obtener instrucciones.
(Descargue el manual desde:
www.geinstruments.com/library/manuals).
