Fanvil i31S User Manual

Sip video doorphone
Hide thumbs Also See for i31S:
Table of Contents

Advertisement

Quick Links

[键入文字]





i31S SIP Video DoorPhone
User Manual V1.0






Advertisement

Table of Contents
loading

Related Manuals for Fanvil i31S

Summary of Contents for Fanvil i31S

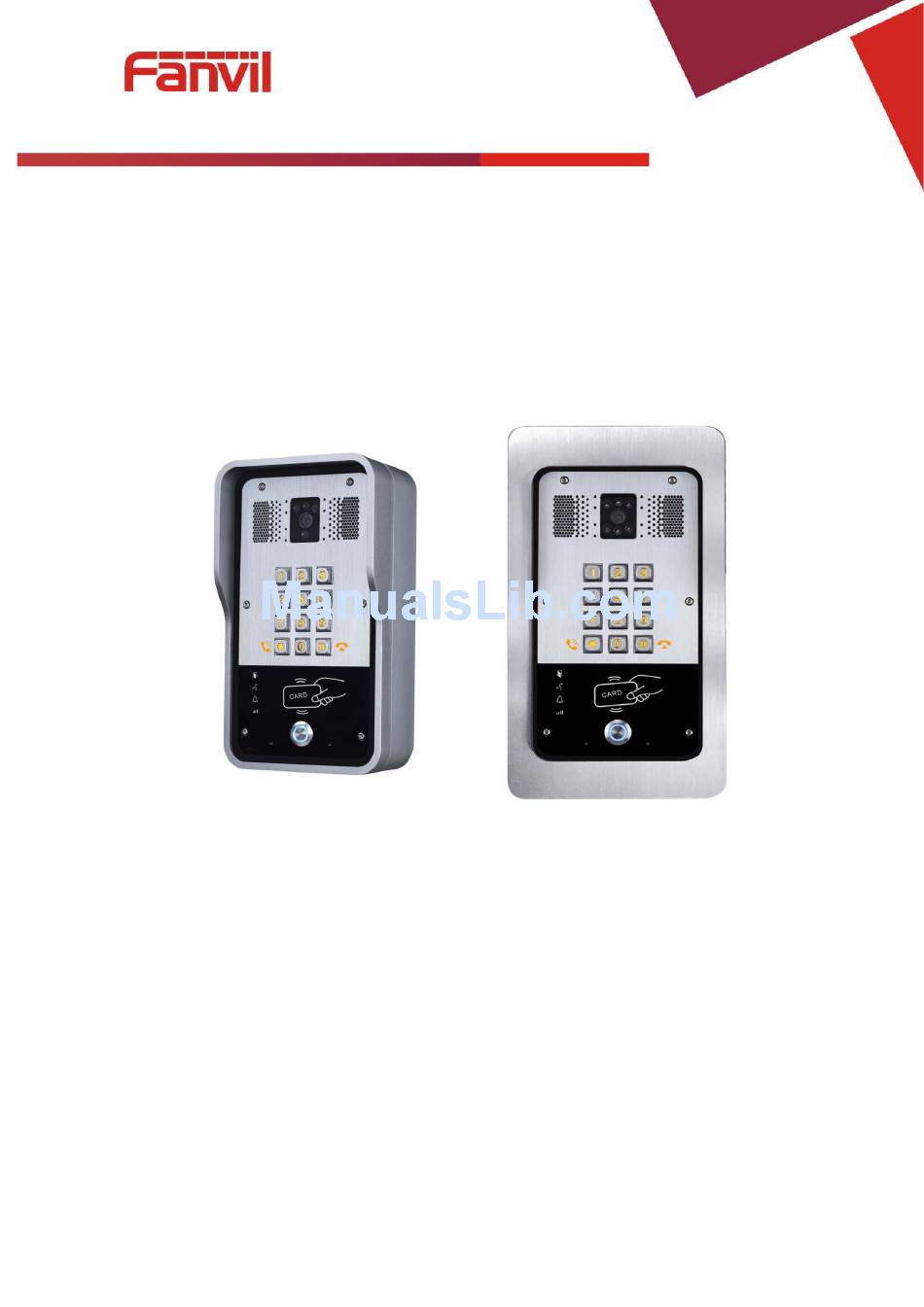

  • Page 1 [键入文字]       i31S SIP Video DoorPhone  User Manual V1.0                                                ...
  • Page 2 [键入文字]   Document VER  Firmware VER  Explanation  Time  V1.0  2.1.1.2898  Initial issue  20170629                                 ...
  • Page 3 [键入文字] Safety Notices    1. Please use the specified power adapter. If you need to use the power adapter provided by other  manufacturers under special circumstances, please make sure that the voltage and current provided is  in accordance with the requirements of this product, meanwhile, please use the safety certificated  products, otherwise may cause fire or get an electric shock.  2. When using this product, please do not damage the power cord either by forcefully twist it, stretch  pull, banding or put it under heavy pressure or between items, otherwise it may cause damage to the  power cord, lead to fire or get an electric shock.  3. Before using, please confirm that the temperature and environment is humidity suitable for the  product to work. (Move the product from air conditioning room to natural temperature, which may  cause this product surface or internal components produce condense water vapor, please open power  use it after waiting for this product is natural drying).  4. Please do not let non‐technical staff to remove or repair. Improper repair may cause electric shock,  fire, malfunction, etc. It will lead to injury accident or cause damage to your product.    5. Do not use fingers, pins, wire, other metal objects or foreign body into the vents and gaps. It may  cause current through the metal or foreign body, which may even cause electric shock or injury  accident. If any foreign body or objection falls into the product please stop using.  6. Please do not discard the packing bags or store in places where children could reach, if children trap  his head with it, may cause nose and mouth blocked, and even lead to suffocation.  7. Please use this product with normal usage and operating, in bad posture for a long time to use this  product may affect your health.  8. Please read the above safety notices before installing or using this phone. They are crucial for the safe  and reliable operation of the device.               ...

  • Page 4: Table Of Contents

    [键入文字] Directory   I PRODUCT INTRODUCTION ........................ 6    ........................ 6    PPEARANCE OF THE PRODUCT  ............................ 6    ESCRIPTION II START USING ............................ 7      ........................ 7    ONFIRM THE CONNECTION 1) Power, Electric Lock, Indoor switch port .................. 7  2) Driving mode of electric‐lock(Default in active mode) .............. 7  3) Wiring instructions ........................ 8   ............................ 9    UICK  ETTING III BASIC OPERATION ..........................  1 0    .............................  1 0   ...
  • Page 5 [键入文字] b) Audio ............................  3 2  c) Video  ............................  3 4  d) MCAST ............................  3 6  e) Action URL ..........................  3 9  f) Time/Date ..........................  3 9  (5) EGS Access ...........................  4 1  (6) EGS Logs  ............................  4 3  (7) Function Key ..........................  4 4  (8) Alert  .............................  4 6  V APPENDIX ............................  4 9    ..........................  4 9   ...

  • Page 6: I Product Introduction

    [键入文字] I Product introduction  i31S voice access is a full digital network door phone, with its core part adopts mature VoIP  solution (Broadcom chip), stable and reliable performance, hands‐free adopting digital full‐duplex  mode, voice loud and clear, generous appearance, solid durable, easy for installation,  comfortable keypad and low power consumption.  i31S voice access supports entrance guard control, voice intercom, ID card and keypad remote  to open the door.    1. Appearance of the product                                        2. Description  Buttons and icons  Description  Function  Numeric keyboard  Input password to open the door or to call.    Can be set to a variety of functions, in order to ...

  • Page 7: Start Using

    [键入文字] Door unlocking: On  Lock Status    Door locking: Off  Standby: Off  Call status  Call Holding: Blink with 1s    Calls: On  Standby: Off  Ring status  Ringing: On    Network error: Blink with 1s  Network/SIP  Network running: Off  Registration  Registration failed: Blink with 3s    Registration succeeded: On    II Start Using  Before you start to use the equipment, please make the following installation.  1. Confirm the connection  Confirm  whether  the  equipment  of  the  power  cord,  network  cable,  electric  lock  control  line  connection and the boot‐up is normal. (Check the network state of light) ...

  • Page 8: Wiring Instructions

    [键入文字] 【Note】When the device is in active mode, it can drive 12V/700mA switch output maximum, to which a  standard electric‐lock or another compatible electrical appliance can be connected.   When using the active mode, it is 12V DC in output.   When using the passive mode, output is short control (normally open mode or normally close mode).    3) Wiring instructions   NO: Normally Open Contact.   COM: Common Contact.   NC: Normally Close Contact.  Driving Mode  Electric lock  No electricity  When the  Jumper port Connections  Active  Passive  when open  power to open √            √      √      √  √   ...

  • Page 9: Quick Setting

    [键入文字]   √  √        2. Quick Setting  The product provides a complete function and parameter setting. Users may need to have the  network and SIP protocol knowledge to understand the meaning represented by all parameters. In  order to let equipment users enjoy the high quality of voice service and low cost advantage brought by  the device immediately, here we list some basic but compulsory setting options in this section to let  users know how to operate without understanding such complex SIP protocols.  In prior to this step, please make sure your broadband Internet online can be normal operated,  and complete the connection of the network hardware. The product factory default network mode is  DHCP. Thus, only connect equipment with DHCP network environment that network can be  automatically connected.   Press and hold “#” key for 3 seconds and the door phone will report the IP address by voice, or use  the "iDoorPhoneNetworkScanner.exe" software to find the IP address of the device.   Note: when power on, 30s waiting is needed for device running.   Log on to the WEB device configuration.   In a Line page configuration service account, user name, parameters that are required for server  address register.   You can set DSS key in the Function key page.   You can set Door Phone parameters in the Webpage (EGS Setting‐> Features).          9 / 54...

  • Page 10: Basic Operation

    [键入文字] III Basic operation  1. Answer a call  When a call comes in, the device will answer automatically. If you cancel auto answer feature and set  auto answer time, you will hear the bell ring at the set time and the device will auto answer after a  timeout.  2. Call  Configure  shortcut  key  as  hot  key  and  setup  a  number,  then  press  shortcut  key  can  call  the  configured number.  3. End call  Enable Release key hang up to end call.  4. Open the door operation  Through the following seven ways to open the door:  1) Input password on the keyboard to open the door.  2) Access to call the owner and the owner enter the remote password to open the door.  3) Owner/other equipment call the access control and enter the access code to open the door. (access  code should be included in the list of access configuration, and enable for remote calls to open the ...

  • Page 11: Page Settings

    [键入文字] high‐frequency short chirp.  When door has been opened, the device will play sirens sound to prompt.    IV Page settings  1. Browser configuration  When the device and your computer are successfully connected to the network, enter the IP  address of the device on the browser as http://xxx.xxx.xxx.xxx/ and you can see the login interface of  the web page management.  Enter the user name and password and click the [logon] button to enter the settings screen.    2. Password Configuration  设There are two levels of access: root level and general level. A user with root level access can  browse and set all configuration parameters, while a user with general level can set all configuration  parameters except server parameters for SIP.   Default user with general level: The default is not set, are free to add.   Default user with root level:   User name: admin   Password: admin                        11 / 54...

  • Page 12: Configuration Via Web

    [键入文字] 3. Configuration via WEB  (1) System  a) Information      Information   Field Name  Explanation  System  Display  equipment  model,  hardware  version,  software  version,  uptime,  Last  uptime  Information  and MEMinfo.  Shows the configuration information for WAN port, including connection mode of WAN  Network  port (Static, DHCP, PPPoE), MAC address, IP address of WAN port.  SIP Accounts  Shows the phone numbers and registration status for the 2 SIP LINES.                     ...

  • Page 13: B) Account

    [键入文字] b) Account  Through this page, user can add or remove users depends on their needs and can modify existing user  permission.      Account  Field Name  Explanation  Change Web Authentication Password  You Can modify the login password to the account  Add New User  You can add new user  User Accounts  Show the existing user information                          13 / 54...

  • Page 14: C) Configurations

    [键入文字] Configurations       Configurations   Field Name  Explanation  Export  Save the equipment configuration to a txt or xml file. Please note to Right click on  Configurations  the choice and then choose “Save Link As.”  Import  Browse to the config file, and press Update to load it to the equipment.    Configurations  Reset to factory  This will restore factory default and remove all configuration information.  defaults      Upgrade   Upgrade  Field Name  Explanation  Software upgrade  Browse to the firmware, and press Update to load it to the equipment.        14 / 54...

  • Page 15: E) Auto Provision

    [键入文字] e) Auto Provision      Auto Provision   Field Name  Explanation  Common Settings  Show the current config file’s version. If the version of configuration downloaded  Current  is higher than this, the configuration will be upgraded. If the endpoints confirm  Configuration  the configuration by the Digest method, the configuration will not be upgraded  Version  unless it differs from the current configuration  Show the common config file’s version. If the configuration downloaded and this  General  configuration is the same, the auto provision will stop. If the endpoints confirm  Configuration  the configuration by the Digest method, the configuration will not be upgraded  Version  unless it differs from the current configuration.  CPE Serial Number  Serial number of the equipment  Authentication  Username for configuration server. Used for FTP/HTTP/HTTPS. If this is blank the  Name  phone will use anonymous  Authentication  Password for configuration server. Used for FTP/HTTP/HTTPS.  Password  Configuration File  Encryption key for the configuration file  Encryption Key  General  Configuration File  Encryption key for common configuration file  Encryption Key  15 / 54...
  • Page 16 [键入文字] Save Auto Provision  Save the auto provision username and password in the phone until the server url  Information  changes  DHCP Option  The equipment supports configuration from Option 43, Option 66, or a Custom  Option Value  DHCP option. It may also be disabled.  Custom Option  Custom option number. Must be from 128 to 254.  Value  SIP Plug and Play (PnP)  If this is enabled, the equipment will send SIP SUBSCRIBE messages to a multicast  address when it boots up. Any SIP server understanding that message will reply  Enable SIP PnP  with a SIP NOTIFY message containing the Auto Provisioning Server URL where  the phones can request their configuration.  Server Address  PnP Server Address  Server Port  PnP Server Port  Transportation  PnP Transfer protocol – UDP or TCP  Protocol  Update Interval  Interval time for querying PnP server. Default is 1 hour.  Static Provisioning Server  Set FTP/TFTP/HTTP server IP address for auto update. The address can be an IP  Server Address  address or Domain name with subdirectory.  Configuration File  Specify configuration file name. The equipment will use its MAC ID as the config  Name  file name if this is blank.  Protocol Type  Specify the Protocol type FTP, TFTP or HTTP.  Update Interval  Specify the update interval time. Default is 1 hour.  1. Disable – no update  Update Mode ...

  • Page 17: F) Tools

    [键入文字] f)FDMS    FDMS Settings  Enable FDMS  Enable/Disable FDMS configuration  The time to send sip Subscribe information to the FDMS server on a regular basis.  FDMS Interval  Unit seconds  Doorphone Info Settings  Community Name  The name of the community where the device is installed  Building Number  The name of the building where the equipment is installed  Room Number  The name of the room where the equipment is installed    f) Tools        17 / 54...
  • Page 18 [键入文字] Syslog is a protocol used to record log messages using a client/server mechanism. The Syslog server  receives the messages from clients, and classifies them based on priority and type. Then these messages  will be written into a log by rules which the administrator has configured.    There are 8 levels of debug information.  Level 0: emergency; System is unusable. This is the highest debug info level.    Level 1: alert; Action must be taken immediately.  Level 2: critical; System is probably working incorrectly.  Level 3: error; System may not work correctly.  Level 4: warning; System may work correctly but needs attention.  Level 5: notice; It is the normal but significant condition.  Level 6: Informational; It is the normal daily messages.  Level 7: debug; Debug messages normally used by system designer. This level can only be displayed  via telnet.    Tools  Field Name  Explanation  Syslog  Enable Syslog  Enable or disable system log.  Server Address  System log server IP address.  Server Port  System log server port.  APP Log Level  Set the level of APP log.  SIP Log Level  Set the level of SIP log.  Network Packets Capture  Capture a packet stream from the equipment. This is normally used to troubleshoot problems.  Reboot Phone  Some configuration modifications require a reboot to become effective. Clicking the Reboot button will  lead to reboot immediately.  Note: Be sure to save the configuration before rebooting.         ...

  • Page 19: Network

    [键入文字] (2) Network  a) Basic    Field Name  Explanation  Network Status  IP  The current IP address of the equipment  Subnet mask  The current Subnet Mask  Default gateway  The current Gateway IP address  MAC  The MAC address of the equipment  MAC Timestamp  Get the MAC address of time.  Settings  Select the appropriate network mode. The equipment supports three network modes:  Network parameters must be entered manually and will not change. All parameters  IP  Static  are provided by the ISP.  DHCP  Network parameters are provided automatically by a DHCP server.  PPPoE  Account and Password must be input manually. These are provided by your ISP.  If Static IP is chosen, the screen below will appear. Enter values provided by the ISP.  DNS Server  Select Configured mode DNS Server    the   of the  Configured by  Primary DNS  Primary DNS  ...

  • Page 20: B) Vpn

    [键入文字] Secondary DNS  Secondary DNS   Enter the server address of the  Server  After entering the new settings, click the APPLY button. The equipment will save the new settings and  apply them. If a new IP address was entered for the equipment, it must be used to login to the phone  after clicking the APPLY button.  Service Port Settings  Web Server Type  Specify Web Server Type – HTTP or HTTPS  Port for web browser access. Default value is 80. To enhance security, change this  from the default. Setting this port to 0 will disable HTTP access.  HTTP Port  Example: The IP address is 192.168.1.70 and the port value is 8090, the accessing  address is http://192.168.1.70:8090.  Port for HTTPS access. Before using https, an https authentication certification must  HTTPS Port  be downloaded into the equipment.  Default value is 443. To enhance security, change this from the default.  Note:  1) Any changes made on this page require a reboot to become active.  2) It is suggested that changes to HTTP Port be values greater than 1024.Values less than 1024 are  reserved.  3) If the HTTP port is set to 0, HTTP service will be disabled.    b) VPN  The  device  supports  remote  connection  via  VPN.  It  supports  both  Layer  2  Tunneling  Protocol  (L2TP)  and ...
  • Page 21 [键入文字]         21 / 54...

  • Page 22: Line

    [键入文字] Field Name    Explanation    VPN IP Address  Shows the current VPN IP address.  VPN Mode  Enable VPN  Enable/Disable VPN.  L2TP  Select Layer 2 Tunneling Protocol  Select OpenVPN Protocol. (Only one protocol may be activated. After the selection  OpenVPN  is made, the configuration should be saved and the phone be rebooted.)  Layer 2 Tunneling Protocol (L2TP)  L2TP Server  Set VPN L2TP Server IP address.  Address  Authentication  Set User Name access to VPN L2TP Server.  Name  Authentication  Set Password access to VPN L2TP Server.  Password  Open VPN Files  Upload or delete Open VPN Certification Files    (3) Line  a) SIP  Configure a SIP server on this page.    22 / 54...
  • Page 23 [键入文字]       23 / 54...
  • Page 24 [键入文字]   Field Name Explanation     Basic Settings (Choose the SIP line to configured)   Display the current line status at page loading. To get the up to date line status,  Line Status   user has to refresh the page manually.   Username Enter the username of the service account.     Display name Enter the display name to be sent in a call request.     Authentication Name Enter the authentication name of the service account     Authentication  Enter the authentication password of the service account  Password  Activate  Whether the service of the line should be activated  SIP Proxy Server Address  Enter the IP or FQDN address of the SIP proxy server  SIP Proxy Server Port  Enter the SIP proxy server port, default is 5060  Enter the IP or FQDN address of outbound proxy server provided by the service  Outbound proxy address  provider  Outbound proxy port  Enter the outbound proxy port, default is 5060  Realm  Enter the SIP domain if requested by the service provider ...
  • Page 25 [键入文字] If setting enabled, the device will use single codec in response to an incoming  Response Single Codec  call request  Ring Type  Set the ring tone type for the line  Set the type of call conference, Local=set up call conference by the device itself,  Conference Type  maximum supports two remote parties, Server=set up call conference by dialing  to a conference room on the server  Server Conference  Set the conference room number when conference type is set to be Server  Number  Transfer Timeout  Set the timeout of call transfer process  Enable Long Contact  Allow more parameters in contact field per RFC 3840  Use Quote in Display  Whether to add quote in display name  Name  When this setting is enabled, the features in this section will not be handled by  the device itself but by the server instead. In order to control the enabling of the  Use Feature Code  features, the device will send feature code to the server by dialing the number  specified in each feature code field.  Specific Server Type  Set the line to collaborate with specific server type  Registration Expiration  Set the SIP expiration interval  Use VPN  Set the line to use VPN restrict route  Use STUN  Set the line to use STUN for NAT traversal  Convert URI  Convert not digit and alphabet characters to %hh hex code  DTMF Type  Set the DTMF type to be used for the line  DTMF SIP INFO Mode  Set the SIP INFO mode to send ‘*’ and ‘#’ or ‘10’ and ‘11’  Transportation Protocol  Set the line to use TCP or UDP for SIP transmission ...

  • Page 26: B) Basic Settings

    [键入文字] Set the line to enable call ending by session timer refreshment. The call session  Enable Session Timer  will be ended if there is not new session timer event update received after the  timeout period  Session Timeout  Set the session timer timeout period  Enable Rport  Set the line to add rport in SIP headers  Enable PRACK  Set the line to support PRACK SIP message  Set the line to use DNS SRV which will resolve the FQDN in proxy server into a  Enable DNS SRV  service list  Auto Change Port  Enable/Disable Auto Change Port  Keep Authentication  Keep the authentication parameters from previous authentication  Using  TCP  protocol  to  guarantee  usability  of  transport  for  SIP  messages  above  Auto TCP  1500 bytes  Enable Feature Sync  Feature Sycn with server  Enable GRUU  Support Globally Routable User‐Agent URI (GRUU)  The  registered  server  will  receive  the  subscription  package  from  ordinary  application of BLF phone. ...
  • Page 27 [键入文字]         Basic Settings  Field Name    Explanation    SIP Settings  Local SIP Port  Set the local SIP port used to send/receive SIP messages.  Registration Failure  Set the retry interval of SIP REGISTRATION when registration failed.  Retry Interval  Enable Strict UA  Enable or disable Strict UA Match  Match  STUN Settings  Server Address  STUN Server IP address  Server Port  STUN Server Port – Default is 3478.  27 / 54...
  • Page 28 [键入文字] STUN blinding period – STUN packets are sent at this interval to keep the NAT  Binding Period  mapping active.  SIP Waiting Time  Waiting time for SIP. This will vary depending on the network.  TLS Certification File  Upload or delete the TLS certification file used for encrypted SIP transmission.  Note: the SIP STUN is used to achieve the SIP penetration of NAT, is the realization of a service, when the  equipment configuration of the STUN server IP and port (usually the default is 3478), and select the Use  Stun SIP server, the use of NAT equipment to achieve penetration.    C) Dial Peer  Configure the Dial Peer to make the device call more flexible.    Import Dial peer Table  Field Name    Explanation    Select File  Select an existing dialing rule file. The file type must be a .CSV    Add Dial Peer  In order to add an outgoing call number, the outgoing call number can be divided  into two types: one is the exact match, and after the exact match, if the number is  exactly the same as the user dialing the called number, the device will use the IP  address of this number mapping or (This is the area code prefix function of the  Number  PSTN).  If  the  number  matches  the  N‐bit  (prefix  number  length)  of  the  called  number, the device uses the IP address or configuration mapped to this number. ...

  • Page 29: Egs Setting

    [键入文字] Configure the destination address and, if configured as a point‐to‐point call, write  the peer IP address directly. Can also be set to domain name, by the device DNS  Destination  server to resolve the specific IP address. If it is not configured, the IP address is  0.0.0.0. This is an optional configuration item  Configure the signaling port of the other party. This is an optional configuration  Port  item. The default is 5060v  Configure aliases, this is an optional item: the replacement number used when  Alias  the prefix is prefixed, and no alias when configured  Note: aliases are divided into four types and must be combined with the replacement length:  1) add: xxx, add xxx before the number. This can help users save dialing length;  2) all: xxx, all replaced by xxx; can achieve speed dial, such as user configuration dial‐up 1, then by  configuring all: number to change the actual call out the number;  3) del, delete the number before the n bit, n by the replacement length set;  4) rep: xxx, the number n before the number is replaced by xxx, n is set by the replacement length. For  example, if the user wants to dial the PSTN (010‐62281493) through the floor service provided by the  VoIP operator, and the actual call should be 010‐62281493, then we can configure the called number 9T,  then rep: 010, and then delete the length Set to 1. Then all users call the 9 at the beginning of the phone  will be replaced with 010 + number sent. To facilitate the user to call the habit of thinking mode;  Call Mode  Configuration selection of different signaling protocols, SIP / IAX2;  Configure the suffix, this is optional configuration items: that is, after the dial‐up  Suffix  number to add this suffix, no configuration shows no suffix;  Configure  the  replacement  /  delete  length,  the  number  entered  by  the  user  is  Deleted Length ...
  • Page 30 [键入文字]         Features  Field Name    Explanation    Common Settings  Monostable: there is only one fixed action status for door unlocking.  Bistable: there are two actions and statuses, door unlocking and door locking.  Switch Mode  Each action might be triggered and changed to the other status. After  changed, the status would be kept.  Initial Value is Monostable  Door unlocking time for Monostable mode only. If the time is up, the door  Switch‐On Duration  would be locked automatically. Initial Value is 5 seconds.  30 / 54...
  • Page 31 Limit Talk Duration  If enabled, calls would be forced ended after talking time is up.  Talk Duration  The call will be ended automatically when time up. Initial Value is 120 seconds Remote Password  Remote door unlocking password. Initial Value is “*”.  Local door unlocking password via keypad, the default password length is 4.  Local password  Initial Value is “6789”.  APP Door Open  Enable or disable the APP Door Open  APP door unlocking password. Initial Value is  “*”.  APP password  Enable Indoor Open  Enable or disable to use indoor switch to unlock the door.  Enable Access Table: enter <Access Code> for opening door during calls.  Enable Access Table  Disable Access Table: enter <Remote Password> for opening door during calls.  Default Enable.  Device description displayed on IP scanning tool software. Initial Value is “i31S  Description  IP Door Phone”.  Enable Open Log  Enable or disable to connect with log server  Server  Address of Open Log  Log server address(IP or domain name)  Server  Port of Open Log  Log server port (0‐65535) , Initial Value is 514.  Server  Indication tone for door unlocked. There are 3 type of tone: silent/short  Door Unlock Indication  beeps/long beeps.  The remote access code length would be restricted with it. If the input access  Remote Code Check  code length is matched with it, system would check it immediately. Initial  Length  Value is 4. ...

  • Page 32: B) Audio

    [键入文字] Enable Auto Dial Out  Enable Auto Dial Out  Auto Dial Out Time  Set Auto Dial Out Time  Enable Auto Answer  Enable Auto Answer function  Auto Answer Timeout  Set Auto Answer Timeout  No Answer Auto  Enable automatically hang up when no answer  Hangup  Auto Hangup Timeout  Configuration in a set time, automatically hang up when no answer  Dial Fixed Length to  Enable or disable dial fixed length to send.  Send  The number will be sent to the server after the specified numbers of digits are  Send length  dialed.  Dial Number Voice Play  Configuration Open / Close Dial Number Voice Play  Voice Play Language  Set language of the voice prompt  Enable Delay Start  Enable or disable the start delay  Delay Start Time  Set start delay time  Voice Read IP  Enable or disable voice broadcast IP address  Press "*" to Send  Enable or disable the Press "*" to Send, Initial Value is enable  Block Out Settings  Add or delete blocked numbers – enter the prefix of numbers which should not be dialed by the phone.  For example, if 001 is entered, the phone would not dial any number beginning with 001.  X and x are wildcards which match single digit. For example, if 4xxx or 4XXX is entered, the phone would  not dial any 4 digits numbers beginning with 4. It would dial numbers beginning with 4 which are longer  or shorter than 4 digits.    b) Audio  This page configures audio parameters such as voice codec, speak volume, mic volume and ringer ...
  • Page 33 [键入文字]   Audio Setting  Field Name    Explanation    First Codec  The first codec choice: G.711A/U, G.722, G.723.1, G.726‐32, G.729AB  Second Codec  The second codec choice: G.711A/U, G.722, G.723.1, G.726‐32, G.729AB, None  Third Codec  The third codec choice: G.711A/U, G.722, G.723.1, G.726‐32, G.729AB, None  Fourth Codec  The forth codec choice: G.711A/U, G.722, G.723.1, G.726‐32, G.729AB, None  DTMF Payload Type  The RTP Payload type that indicates DTMF. Default is 101  Default Ring Type  Ring Sound – There are 9 standard types and 3 User types.  G.729AB Payload  G.729AB Payload Length – Adjusts from 10 – 60 mSec.  Length  Tone Standard  Configure tone standard area.  G.722 Timestamps  Choices are 160/20ms or 320/20ms.  G.723.1 Bit Rate  Choices are 5.3kb/s or 6.3kb/s.  Speakerphone  Set the speaker calls the volume level.  Volume  MIC Input Volume  Set the MIC calls the volume level.  Broadcast Output  Set the broadcast the output volume level.  Volume  Signal Tone Volume  Set the audio signal the output volume level.  Enable or disable Voice Activity Detection (VAD). If VAD is enabled, G729 Payload  Enable VAD  length cannot be set greater than 20 mSec. ...

  • Page 34: C) Video

    [键入文字] c) Video  This page allows you to set the video capture and video encode.      Video  Field Name    Explanation    Video Capture  Auto: IRCUT switches according to the actual ambient light level of the camera  IRCUT Mode  Synchronization: The switching of the IRCUT is determined by the actual brightness of  the IR lamp.  Automatic: automatically switches according to the DNC Threshold and the brightness  of the actual environment where the camera is located  Day Mode: The camera's video screen is always colored, if there is IR‐cut will be  Day/Night Mode  synchronized to switch.  Night Mode: the camera's video screen is always black and white, if there is IR‐cut will  be synchronized switch.  Automatic: Automatically adjusts according to the actual environment in which the  camera is located.  White Balance  Outdoor: installed in the outdoor preferred.  Indoor: installed in the room preferred.  Horizon Flip  The video is flipped horizontally  Enable the option. In a fluorescent environment can eliminate the video horizontal  Anti Flicker  scroll  Vertical Flip  The video is flipped horizontally  IR Swap  IR‐cut filter switch  34 / 54...
  • Page 35 [键入文字] In the Day / Night mode Auto option, the color switching black and white threshold is  DNC Threshold  set  Backlight  In front of a very strong background light can see people or objects clearly  Compensation  AutoFill  In the environment changes in light and shade, the higher the sensitivity the faster the  Sensitivity  video changes  Fill Light  Enable or disable Fill Light  Video Encode  Encode Format  Only H.264 encoding format is supported  Main stream: support 720P  Resolution  Sub‐stream: you can select CIF (352 * 288), D1 (720 * 576)  The larger the value is, the more coherent the video would be got; not recommend  Frame Rate  adjusted.  CBR: If the code rate (bandwidth) is insufficient, it is preferred.  Bitrate Control  VBR: Image quality is preferred, not recommended.  Quality  Video quality adjustment, the better the quality needs to transfer faster  Bit rate  It is proportional to video file size, not recommend adjusted.  The greater the value is, the worse the video quality would be, otherwise the better  I Frame Interval  video quality would be; not recommend adjusted.  Activate  When you selected it, the stream is enabled, otherwise disabled  RTSP Information  Main Stream Url  Access the main address of RTSP  Sub Stream Url  Access the child address of RTSP     ...

  • Page 36: D) Mcast

    [键入文字] d) MCAST    It is easy and convenient to use multicast function to send notice to each member of the multicast  via setting the multicast key on the device and sending multicast RTP stream to pre‐configured multicast  address.  By  configuring  monitoring  multicast  address  on  the  device,  monitor  and  play  the  RTP  stream  which sent by the multicast address.  MCAST Settings  Equipment  can  be  set  up  to  monitor  up  to  10  different  multicast  addresses,  used  to  receive  the  multicast RTP stream sent by the multicast address. ...
  • Page 37 [键入文字] stream,  and  keep  the  current  multicast  session  in  state;  If  it  is  not  enabled,  the  device  will  automatically ignore all receiving multicast RTP stream.   Web Settings:    The multicast SS priority is higher than that of EE, which is the highest priority.  Note: when pressing the multicast key for multicast session, both multicast sender and receiver will  beep.    Listener configuration     Blue part (name)          "Group 1","Group 2" and "Group 3" are your setting monitoring multicast name.The group name will  be displayed on the screen when you answer the multicast. If you have not set, the screen will display the  IP: port directly.   Purple part (host: port)          It is a set of addresses and ports to listen, separated by a colon.  ...
  • Page 38 [键入文字]  The purpose of setting monitoring multicast "Group 1" or "Group 2" or "Group 3" launched a multicast  call.   All equipment has one or more common non multicast communication.   When you set the Priority for the disable, multicast any level will not answer, multicast call is rejected.   when you set the Priority to a value, only higher than the priority of multicast can come in, if you set  the Priority is 3, group 2 and group 3 for priority level equal to 3 and less than 3 were rejected, 1  priority is 2 higher than ordinary call priority device can answer the multicast message at the same  time, keep the hold the other call.   Green part (Enable Page priority)  Set whether to open more priority is the priority of multicast, multicast is pink part number. Explain  how to use:   The purpose of setting monitoring multicast "group 1" or "3" set up listening "group of 1" or "3"  multicast address multicast call.   All equipment has been a path or multi‐path multicast phone, such as listening to "multicast  information group 2".   If multicast is a new "group of 1", because "the priority group 1" is 2, higher than the current call  "priority group 2" 3, so multicast call will can come in.   If multicast is a new "group of 3", because "the priority group 3" is 4, lower than the current call  "priority group 2" 3, "1" will listen to the equipment and maintain the "group of 2".    Multicast service   Send: when configured ok, our key press shell on the corresponding equipment, equipment directly  into the Talking interface, the premise is to ensure no current multicast call and 3‐way of the case, the  multicast can be established.   Lmonitor: IP port and priority configuration monitoring device, when the call is initiated and incoming  multicast, directly into the Talking interface equipment.       ...

  • Page 39: E) Action Url

    [键入文字] e) Action URL      Action URL Event Settings  URL for various actions performed by the phone. These actions are recorded and sent as xml files to the  server. Sample format is http://InternalServer /FileName.xml    f) Time/Date    39 / 54...
  • Page 40 [键入文字]     Time/Date  Field Name    Explanation    Network Time Server Settings  Time Synchronized via    Enable time‐sync through SNTP protocol SNTP  Time Synchronized via    Enable time‐sync through DHCP protocol DHCP    Primary Time Server  Set primary time server address Secondary Time  Set secondary time server address, when primary server is not reachable, the device will try    Server  to connect to secondary time server to get time synchronization.   Time zone  Select the time zone   Resync Period  Time of re‐synchronization with time server Date Format    Date Format  Select the time/date display format Daylight Saving Time Settings  Location    Select the user's time zone specific area   DST Set Type ...

  • Page 41: Egs Access

    [键入文字]   Hour End  The DST end hour Manual Time Settings  The time set by hand, need to disable SNTP service first.  Daylight Saving Time Settings    (5) EGS Access        EGS Access  Field Name    Explanation    Import Access Table  41 / 54...
  • Page 42 [键入文字] Click the <Browse> to choose to import remote access list file (access List.csv) and then clicking  <Update> can batch import remote access rule.  Access Table  According to entrance guard access rules have been added, you can choose single or multiple rules on  this list to delete operation.  Add Access Rule  Name(necessary)  User name  Virtual extension number, used to make position call instead of real number.  Location  It might be taken with unit number, or room number.  RFID card number. You can manually fill in the first 10 digits of the card number or    ID  select the existing card number  Number  User phone number    Card State  Enable or disable holder's RFID card  Fwd Number  Call forwarding number when above phone number is unavailable.    Department  Card holder's department  1/ When the door phone answers the call from the corresponding <Phone Num>  user, then the <Phone Num> user can input the access code via keypad to unlock the  Access Code  door remotely.  2/ The user’s private password should be input via keypad for local door unlocking.   The private password format is Location*Access Code.  Position  Card holder's position  When the feature is enabled, private password inputting and RFID reading must be  Double Auth  matched simultaneously for door unlocking.  Host: the door phone would answer all call automatically.  Type ...

  • Page 43: Egs Logs

    [键入文字] Type: Issuer and revocation  When entrance guard is in normal state, swipe card (issuing card) would make entrance guard into the  issuing state, and then you can swipe a new card, which the card would be added into the database;  when you swipe the issuing card again after cards added done, entrance guard would return to normal  state. Delete card operation is the same with issuing card.  The device can support up to 10 admin cards, 1000 copies of ordinary cards.   Note: in the issuing state, swiping deleted card is invalid.  Shows the ID, Issuing Date and Type of admin card  Delete  Clicking <Delete> would delete the admin card list of the selected ID cards.  Delete All  Click <Delete All>, to delete all admin card lists.      (6) EGS Logs  According to open event log, the device can record up to 150 thousands open event; it would cover  the old records after the records exceed 150 thousands.    Right click on the links to select saving target as  the door log can export CSV format.    Field Name    Explanation    Door Open Log  Result  Show the results of the open the door ( Succeeded or Failed)  Time  The time of opening door.  If the door was opened by swipe card or remote unlocking door, the device would  Access Name  display remote access name.  1. If the opening door method is swiping card, it wound display the card number  Access ID  2. If the opening door way is remote access, it wound display the remote extension’s  43 / 54...

  • Page 44: Function Key

    [键入文字] number.  3. If the opening door way is local access, there is no display information.  Open type: 1. Local, 2. Remote, 3. Brush card (Temporary Card, Valid Card and Illegal  Card).  Note: there are three kinds of brushing card feedback results.  Type  1. Temporary Card (only added ) the card number, without adding other rules )    2. Valid Card (added access rules)  3. Illegal Card (Did not add information)    (7) Function Key     Key Event  You might set up the key type with the Key Event.    Type  Subtype  Usage    None  No responding    Dial  Dialing function  Key Event  Release  Delete password input, cancel dialing input and end call  OK  identification key    44 / 54...
  • Page 45 [键入文字]  Hot Key  You might enter the phone number in the input box. When you press the shortcut key, equipment  would dial preset telephone number. This button can also be used to set the IP address: you can press the  shortcut key to directly make a IP call.      Type  Number  Line  Subtype  Usage  Using Speed Dial mode together with  Fill the  , can define  Speed Dial  The SIP    called  whether this call is allowed to be hung up by  account  re‐pressing the speed dial key.  Hot Key  party’s SIP  correspondi   account or  In Intercom mode, if the caller’s IP phone  ng lines  IP address  Intercom    supports Intercom feature, the device can  automatically answer the Intercom calls     Multicast  Multicast  function  is  to  deliver  voice  streams  to  configured  multicast  address;  all  equipment  monitored the multicast address can receive and play it. Using multicast functionality would make deliver ...

  • Page 46: Alert

    [键入文字]  operation mechanism  You can define the DSS Key configuration with multicast address, port and used codec. The device can  configure via WEB to monitor the multicast address and port. When the device make a multicast, all  devices monitoring the address can receive the multicast data.   calling configuration  If  the  device  is  in  calls,  or  it  is  three‐way  conference,  or  initiated  multicast  communication,  the  device  would not be able to launch a new multicast call.    (8) Alert      Field Name    Explanation    Input settings  Input Detect  Enable or disable Input Detect  46 / 54...
  • Page 47 [键入文字] When choosing the low level trigger (closed trigger), detect the input port 1 (low  level) closed trigger.  Trigger Mode  When choosing the high level trigger (disconnected trigger), detect the input port 1  (high level) disconnected trigger.  Alert message  Set the Alert message send to server  send to server  Output Settings  Output  Enable or disable Output Response  Response  When choosing the low level trigger (NO: normally open), when meet the trigger  condition, trigger the NO port disconnected.  Output Level  When choosing the high level trigger (NO: normally close), when meet the trigger  condition, trigger the NO port close.  Output  Changes in port, the duration of. The default is 5 seconds.  Duration  Alert Trigger Setting  Alarm Ring  Set the Alarm Ring Duration. The default is 5 seconds.  Duration  Trigger Mode: “Input trigger”, “Remote DTMF trigger”, “Remote SMS trigger”, “Call state trigger”.  Call status triggering: there are four triggering modes of Talking / Talking and Ringing / Ringing / Calling  When the input port meet to trigger condition, the output port will trigger(The Port  Input trigger  level time change, By < Output Duration > control)  Received the terminal equipment to send the DTMF password, if  By duration  correct, which triggers the corresponding output port (The Port level  time change, By < Output Duration > control)  Remote DTMF  During the call, receive the terminal equipment to send the DTMF  trigger  By Calling  password, if correct, which triggers the corresponding output port (The  State  Port level time change, (By call state control, after the end of the call, ...
  • Page 48 [键入文字] Alarm  When detected someone tampering the equipment, will be sent alarm to the  command  corresponding server    When the equipment receives the command of reset from server, the equipment will  Reset command  stop alarm  Reset Alerting  Directly stop the alarm from equipment in the Webpage    Status  Ring Type  Set the Ring Type  48 / 54...

  • Page 49: Appendix

    [键入文字]   V Appendix  1. Technical parameters  Communication protocol  SIP 2.0(RFC‐3261)  Main chipset  Broadcom  DSS Key  1 (Stainless steel)  Keys  Numeric keyboard  Support  MIC  1  Speaker  3W/4Ω  Audio  Volume control  Adjustable  Full duplex  Support (AEC)  speakerphone  Speech  Protocols  RTP  flow  Decoding  G.729、G.723、G.711、G.722、G.726  Active Switched  12V/700mA DC  Ports  Output  WAN  10/100BASE‐TX s Auto‐MDIX, RJ‐45  Camera  1/4 "color CMOS, 1 megapixel, wide angle  EM4100 (125Khz) ‐‐‐Standard configuration  RFID/IC card reader(optional) ...

  • Page 50: Basic Functions

    [键入文字] 2. Basic functions   2 SIP lines   PoE Enabled   Full‐duplex speakerphone (HF)   Numeric keypad (Dial pad or Password input)   Intelligent DSS Keys (Speed Dial/intercom etc)   Wall mounted / In‐wall   Integrated RFID Card reader   1 indoor switch interface   1 electric lock relay   Anti‐tamper switch   External power supply   Door phone: call, password, RFID card, indoor switch   Protection level: IP65, IK10, CE/FCC    3. Schematic diagram    Housing Infrared light  Speaker Camera  Numeric keypad  (password and dialing) Lock status RFID area ...

  • Page 51: Other Instructions

    [键入文字] VI Other instructions  1. Open door modes   Local  1) Local Password   Set <Local Password> (the default is "6789") via DOOR PHONE\DOOR PHONE as above.   Use the device's keypad to input password and "#" key, then the door will be unlocked.  2) Private access code   Set <Add Access Rule\Access Code> and enable local authentication.   Use the device's keypad to input access code and "#" key, then the door will be unlocked.   Remote    Visitors call to owner  Visitors call to owner via position speed dial or phone number. (When set the speed dial key, can  press it to call direct.)   The owner answers the call, with pressing the "*" key to unlock the door for visitors.    Owner calls to visitors  Owner calls to visitors via SIP phone.   SIP door phone answers the call automatically.   Owner use keypad to input corresponding <Access codes> to unlock the door.   Slot cards   Use pre assigned RFID cards to unlock the door, by touching RFID area of device.  ...
  • Page 52 [键入文字] 1) Add<Issuer admin card >  Input a card’s ID, selected <Issuer> in the types and Clicked <Add>, you can add Issuer admin card.    2) Add<Revocation admin card>  Input  a  card’s  ID,  selected  <Revocation>  in  the  types  and  Clicked  <Add>,  you  can  add  Revocation  admin card.    3) Administrator Table       Delete Administrator  Select the admin card of need to delete, click <Delete>.     Add user cards  Method 1: used to add cards for starters typically  1) In web page < EGS Setting\Card Reader Working Mode> option, select <Card Issuing> function.    2) Click <Apply>, Card Reader would be entered the issuing status.  3) Use new card to touch card reader induction area, and then you might hear the confirmed indication ...
  • Page 53 [键入文字] 5) Click <Apply>, Card Reader would be back to the Normal status.  6) The issuing records can be found from the Access table list.    Method 2: used to add cards for professionals  1) Use <Issuer admin card> to touch card reader induction area, and it would be entered issuing card  status.  2) Use new card to touch card reader induction area, and you might hear the confirmed indication tone  from the device. Repeat step 2 to add more cards.  3) Use  <Issuer  admin  card>  to  touch  card  reader  induction  area  again,  it  would  be  back  to  normal  working status.    Methods 3: use to add few cards  1) Input cards number in <EGS Setting\Add Access Rule\ID> page, and then click <Add>.    Note: you can also use the USB card reader connected with PC to get cards ID automatically.  Only need input the before 10 Numbers.    ...
  • Page 54 [键入文字]  Delete user cards  Method 1: used to batch delete cards for starters.    1) In web page <EGS Setting\Card Reader Working Mode> option, select <Card revoking>.    2) Click <Apply>, Card Reader would be entered the revoking status.  3) Use card to touch card reader induction area, and you might hear the card reader confirmed  indication tone. Repeat step 3 to delete more cards.  4) In web page <EGS Setting\Card Reader Working Mode >option, select <normal>.    5) Click <Apply>, Card Reader would be back to the Normal status.    Method 2: used to batch add cards for intermediates.  1) Use < Revocation admin card> to touch card reader induction area, and it would be entered revoking  card status.  2) Use the cards you want to delete from system, to touch card reader induction area, and you might  hear the card reader confirmed indication tone. Repeat step 2 to delete cards.  3) Use <Revocation admin card> to touch card reader induction area, and it would be back to card read  only status.    Method 3: use to batch delete cards or delete few cards.  1) In web page<EGS Access\Access Table>select the card ID and then click <Delete>.  Note: If you click <Delete All>, system will delete all the ID cards.    54 / 54...
