Page 1

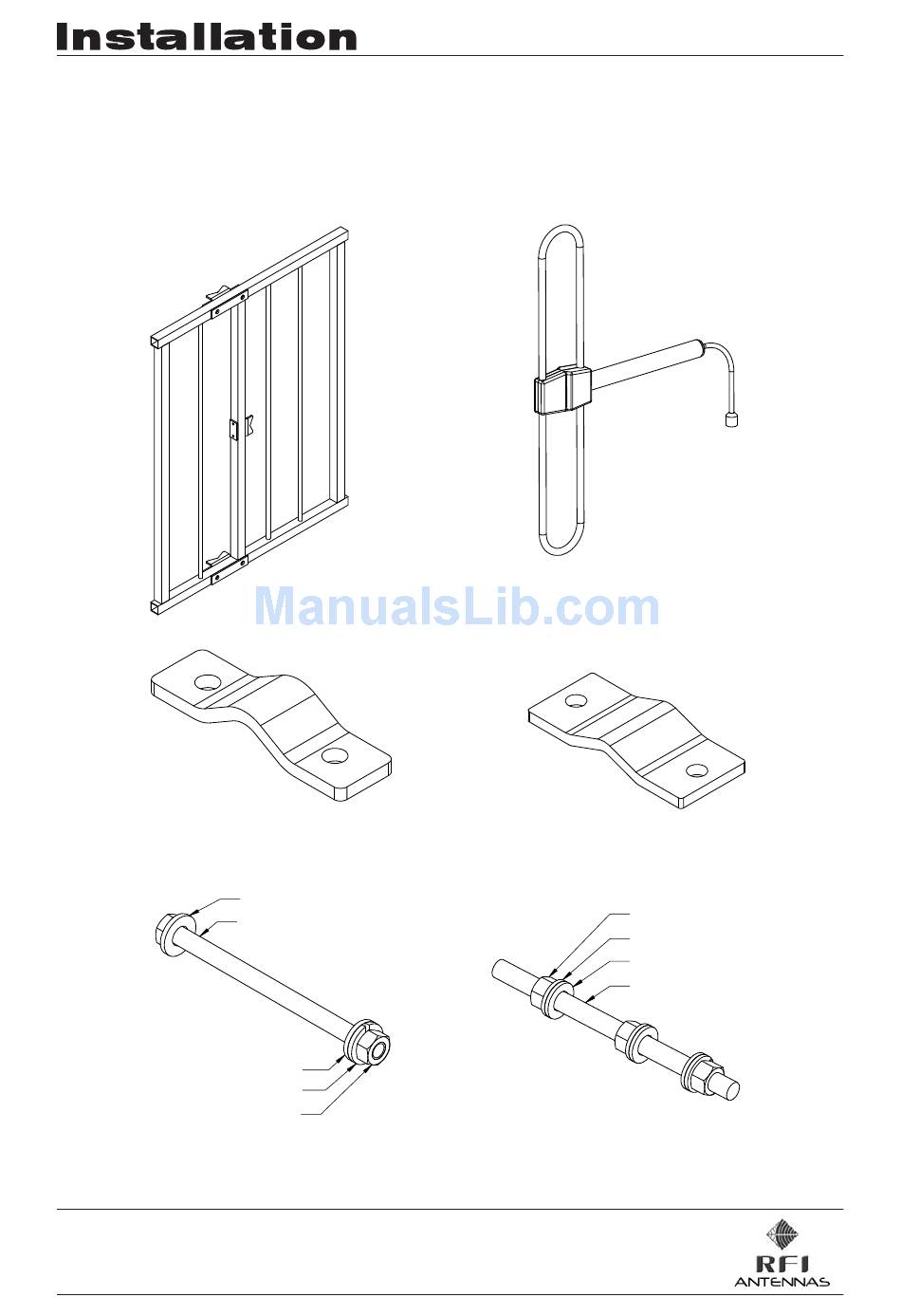

148-174 MHz FSA10-41-DIN COMPONENTS ASSEMBLY INSTRUCTIONS Before assembling your antenna please confirm all the components below are included in the kit. M-8568 M-8648 SCREEN DIPOLE ASSEMBLY QTY: 1 QTY: 1 SMALL CLAMP PLATE LARGE CLAMP PLATE QTY:1 QTY: 2 M8 FLAT WASHER...
148-174 MHz FSA10-41-DIN ANTENNA ASSEMBLY STEP 1: ASSEMBLE THE DIPOLE TO THE SCREEN AS DEPICTED BELOW ENSURING THE DIPLOLE TO SCREEN SPACING IS SET CORRECTLY AND THE DRAIN HOLE IS FACING DOWNWARDS. USING 2 OF THE 4 LARGE CLAMP PLATES AND THE 4 M16 STUD ASSEMBLIES INCLUDED IN THE KIT. TIGHTEN THE M16 NUTS TO 70Nm (50 lbf.ft).
148-174 MHz FSA10-41-DIN ASSEMBLY INSTRUCTIONS continued STEP 2: WITH THE ANTENNA ASSEMBLY LOCATED ON THE MOUNTING TUBE ATTACH THE 2 LARGE CLAMP PLATES AND TIGHTEN THE M16 NUTS CLAMPING THE ANTENNA ASSEMBLY TO THE MOUNTING TUBE. TIGHTEN TO 70Nm (50 lbf.ft)
Page 4
148-174 MHz FSA10-41-DIN ASSEMBLY INSTRUCTIONS continued TYPICAL INSTALLATION SCREENED ARRAY ASSEMBLY FSA-10-41-DIN OUTRIGGER TOWER CLAMPS TOWER MOUNT POLE (THESE ITEMS NOT SUPPLIED WITH ANTENNA) STRAIN RELIEVE FEED CABLE BACK TO SUPPORT STRUCTURE. SEAL CONNECTOR WITH A SUITABLE SELF AMALGAMATING TAPE.
